多伊奇12针防水连接器插座三维结构设计

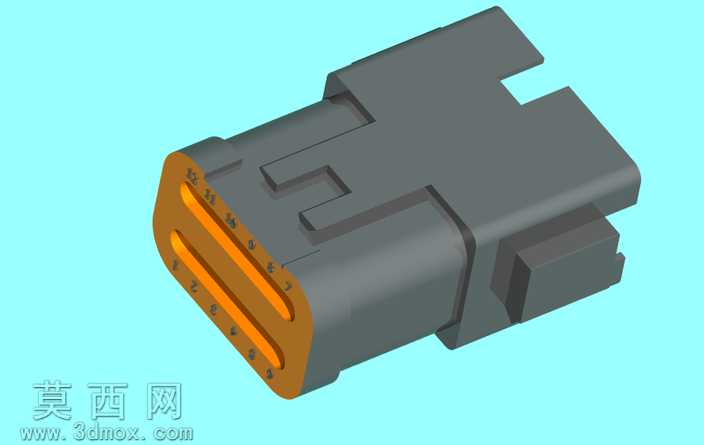

本模型为多伊奇规格12针连接器插座，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循工业连接器的实际尺寸公差规范，先通过草图绘制完成插座主体的外轮廓基准，分别构建绝缘基座、插针安装腔、定位卡扣、密封胶圈安装槽等核心结构特征。建模时对插座外壳的防呆定位凸台做了精准的特征还原，外壳两侧的防滑卡扣结构采用拔模特征处理，模拟实际注塑生产的脱模角度，保证结构的可制造性。材质渲染阶段，主体绝缘外壳采用深灰色硬质工程塑料材质，调整材质的粗糙度参数模拟PA66加纤材质的哑光磨砂质感，前端插接端面的橙色密封胶圈采用耐老化橡胶材质，调整材质的反光度与弹性质感参数，还原橡胶密封件的视觉特征，插针安装位的橙色标识条做了分色处理，清晰区分针脚编号区域。结构设计上，该插座为12针双排布局，插针腔做了错位防呆设计，避免公母头插接时出现针脚错位损坏的问题，外壳外侧的加强筋结构既提升了壳体的结构强度，也能在插接时提供导向定位作用，尾部的出线腔预留了线缆密封安装空间，可适配对应规格的防水尾夹，满足户外工况下的IP67级防护需求。建模过程中对所有装配配合面做了公差预留，插针安装孔的尺寸符合行业通用的端子压接规格，外壳的卡扣配合尺寸经过干涉检查，确保公母座对接时卡扣能够顺畅锁合，拆卸时可通过按压卡扣实现快速分离。渲染阶段采用浅蓝色纯色背景突出产品主体，打光采用柔和的漫反射光源搭配侧方轮廓光，清晰展现壳体表面的结构细节与材质差异，对插针孔位的编号标识做了浮雕特征处理，还原实物的丝印标识效果，整体模型完整还原了该款工业连接器插座的全部结构细节，可用于电气布线设计、连接器选型验证、产品展示等场景。
