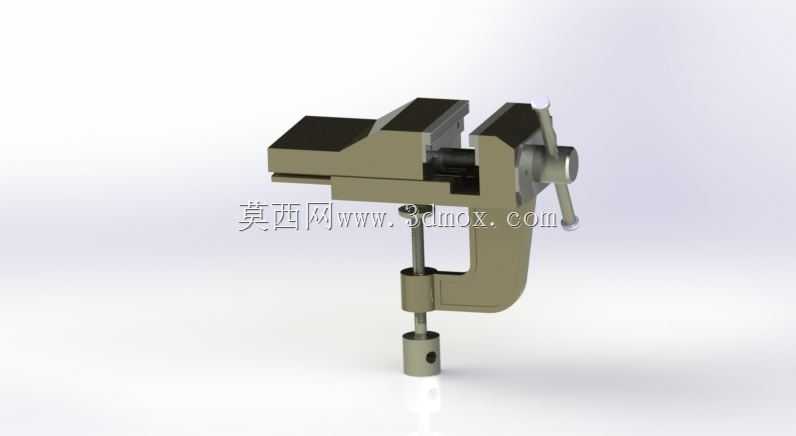

桌夹式小型台虎钳夹持工装结构设计

这款桌夹式虎钳是面向小型加工、维修作业场景设计的夹持类工装，区别于重型落地台虎钳，它的安装边界适配厚度在50mm以内的工作台边缘，无需在台面上打孔固定，通过下方的锁紧螺杆就能快速完成装夹固定，也可以随时拆卸转移作业位置，非常适合流动维修、小型工坊、教学实训这类对工位灵活性要求较高的场景。从功能特性来看，它的钳口采用平行开合结构，活动钳身通过丝杠传动实现进给，钳口开合行程覆盖0到70mm的夹持范围，钳口表面加工有交叉防滑齿纹，夹持金属工件、塑料样件、小型电子组件时都能提供足够的静摩擦力，避免加工过程中工件移位；钳身侧面预留的手柄安装位可以根据操作空间调整摇把角度，在狭窄工位操作时也能顺畅完成夹紧、松脱动作。设计过程中优先考虑了结构的紧凑性，固定钳身和下方的C型夹座采用一体化结构设计，减少了多余的连接部件，整体重量控制在2kg以内，单人即可完成搬运和安装；丝杠部分采用梯形螺纹传动，相比普通三角螺纹拥有更好的自锁性能，夹持工件时不会因为加工振动出现松脱问题，同时梯形螺纹的耐磨性能更优，长期频繁开合也不会出现过大的传动间隙。在实际应用中，这类小型虎钳可以承担小型零件的锉削、钻孔、攻丝、打磨去毛刺等作业，也可以作为电子维修时固定电路板、拆解小型零部件的辅助工装；钳身的活动部分和固定部分之间设置了可调间隙的导轨配合面，长期使用出现磨损后，可以通过调整侧边的紧定螺钉来消除配合间隙，保证钳口的平行度，避免夹持工件时出现翘边、夹不紧的问题。C型夹座的下端压盘设计了防滑橡胶垫，夹紧在木质、钢制工作台边缘时不会刮伤台面，同时能增大夹座和台面的摩擦力，承受较大的锉削力时也不会出现钳身移位的情况；钳口部分采用可更换设计，当防滑齿磨损到夹持力不足时，只需要拆下固定钳口的两个内六角螺丝，就能更换新的钳口配件，不需要整体更换虎钳，降低了长期使用的维护成本。整体结构没有多余的复杂部件，所有传动部件都暴露在易维护的位置，日常使用只需要定期在丝杠和导轨配合面涂抹少量润滑脂，就能保证操作顺畅，不会出现卡滞问题。
