带密封限位结构的传动齿轮轴三维设计

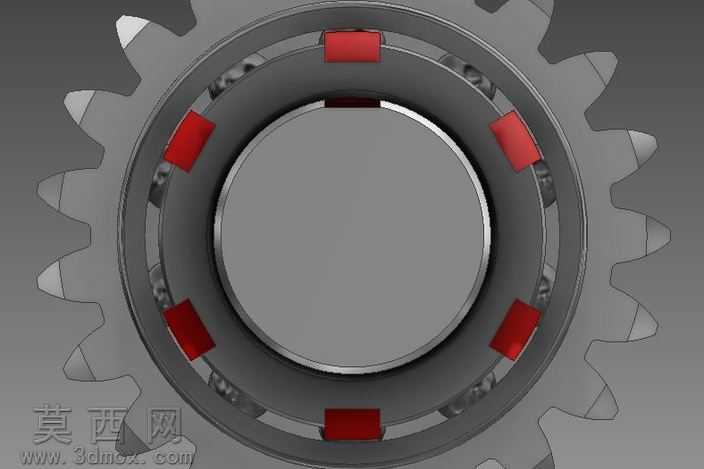

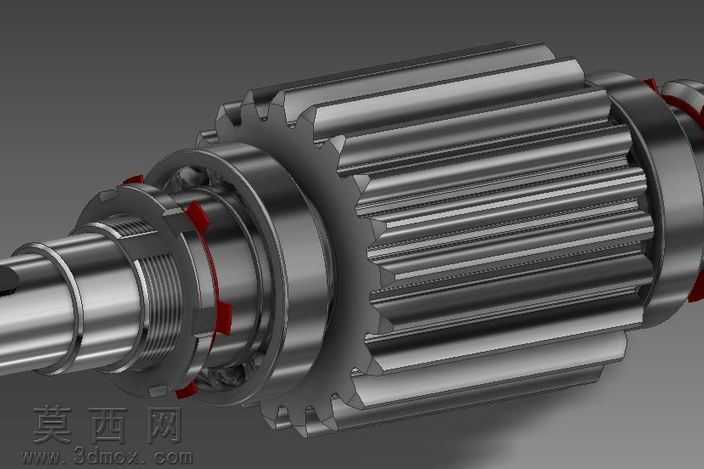

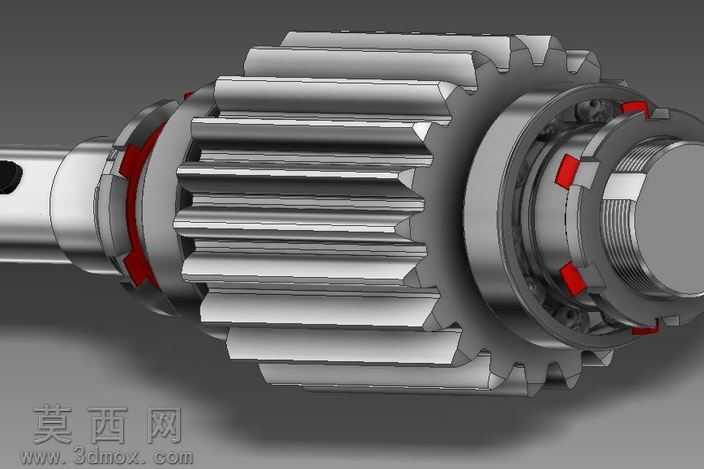

本作品为传动场景使用的齿轮轴三维建模成果，建模过程严格遵循机械传动零件的设计规范，先通过草图绘制完成轴段各阶直径、长度的尺寸约束，依次绘制光轴段、齿轮安装段、轴承配合段、螺纹锁紧段的轮廓，通过回转特征生成轴体基础结构。齿轮部分采用参数化建模方式，依据渐开线齿廓的生成原理，先绘制单个齿的齿槽轮廓，通过圆周阵列完成整圈轮齿的构建，保证齿距、齿厚、齿顶高、齿根高的参数符合传动啮合要求，避免后续装配出现干涉问题。模型对轴上的附属结构做了精细化还原，包括轴肩处的定位台阶、轴承安装位的配合公差预留、锁紧螺纹的牙型细节，以及红色密封挡圈、限位卡块的结构，所有装配位都做了倒角、退刀槽的工艺细节处理，还原真实机加工零件的结构特征。渲染阶段采用金属材质赋予轴体与轮齿，调整材质的粗糙度、金属度参数还原合金钢零件的哑光金属质感，对密封件采用高饱和度的红色橡胶材质，通过色彩区分不同功能的零件结构；场景打光采用多光源组合，主光源突出轮齿的齿廓轮廓与轴体的圆柱面光影过渡，辅光源补光消除结构暗部的死黑区域，清晰展现各零件的装配位置关系。设计过程中充分考虑零件的实际使用场景，针对搅拌器传动的受力需求，对轴段的直径变化做了应力过渡优化，轴肩位置采用圆角过渡避免应力集中，轴承配合段的长度预留了轴承游隙的调整空间，锁紧结构采用螺纹加止动卡块的组合形式，保证传动过程中轴向定位可靠，密封件的位置设计可以阻挡传动过程中的润滑油泄漏与外界杂质进入轴承位，提升部件的使用寿命。整体模型结构完整，各零件的装配关系清晰，既可以用于传动结构的原理演示，也可以作为同类传动零件设计的参考模板，还原了真实工业齿轮轴从结构设计到工艺细节的全要素特征。
