NACA翼型风力发电机叶片三维设计

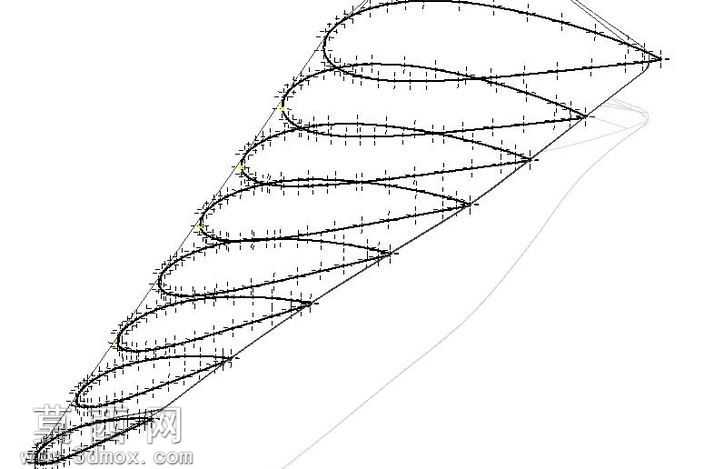

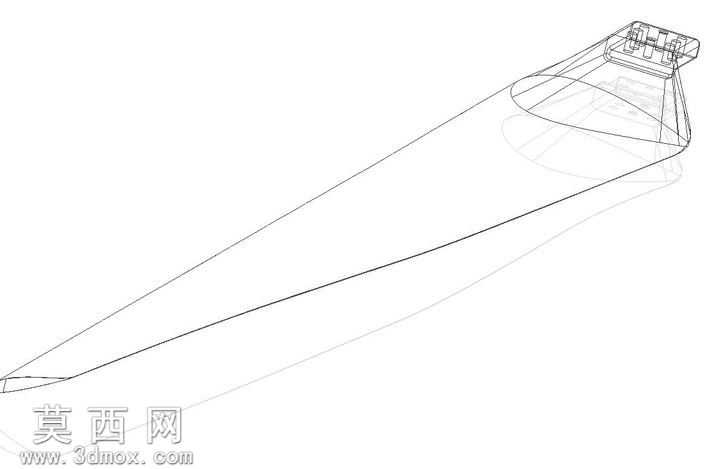

本作品为风力发电机叶片三维模型，采用NACA4424、NACA4421、NACA4418系列翼型进行截面设计，是风力发电机组捕获风能的核心部件。建模过程中沿叶片展向进行翼型截面的参数化排布，从叶根到叶尖逐步调整翼型厚度、弦长与扭转角度，叶根区域采用加厚翼型截面保障结构连接强度，叶尖区域收窄弦长并优化扭转角以降低气动噪声、提升风能捕获效率，整体曲面通过多截面放样命令生成，保证曲面过渡顺滑无褶皱，符合空气动力学设计要求。模型还原了叶片的气动外形与叶根连接端结构，叶根位置预留了与轮毂对接的安装接口结构，可直观展示叶片与轮毂的装配关系。渲染阶段采用哑光灰色作为叶片主体材质，叶尖区域使用红色标识区分，还原实际风电叶片的外观涂装特征，通过光影渲染突出叶片的曲面流线形态，清晰展现翼型沿展向的渐变规律。设计过程中兼顾气动性能与结构合理性，不同展向位置的翼型选型匹配对应区域的来流风速特性，保障叶片在额定风速区间内具备较高的风能利用系数，同时合理的翼型厚度分布可降低叶片运行过程中的结构应力，提升部件运行稳定性。该模型可用于风力发电机原理教学、叶片气动性能仿真分析、风电装备结构展示等场景，能够直观呈现水平轴风力发电机叶片的典型结构特征与翼型设计逻辑，为风电相关的设计学习与结构演示提供精准的三维参考。
