引擎鼓风机DMU运动学仿真三维设计作品

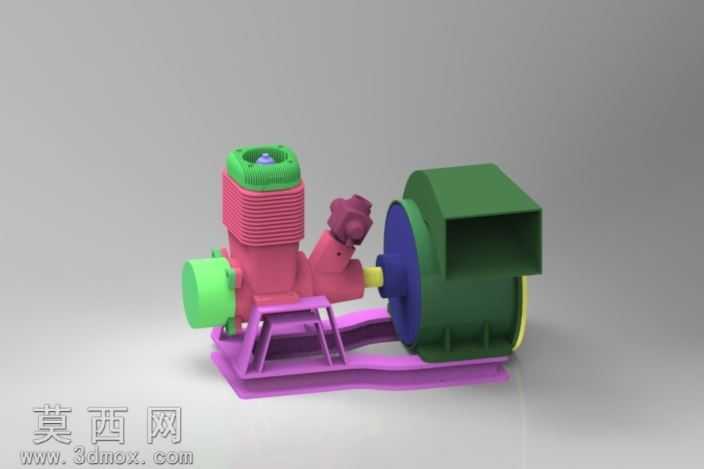

本作品为引擎与鼓风机集成的动力输送装置三维设计成果，依托三维建模环境完成全参数化结构搭建，完整还原了引擎缸体、散热鳍片、传动连接端、鼓风机蜗壳、叶轮腔、共用安装底座等全部核心结构，建模过程中严格遵循机械装配的尺寸配合逻辑，对各部件的装配公差、连接定位关系做了精准约束，确保后续运动仿真环节的运行逻辑符合真实机械传动规律。在模型外观呈现上，采用差异化的色彩材质区分不同功能部件：引擎主体的缸套部分使用高辨识度的玫红色哑光材质模拟铸铁缸体的涂装效果，顶部缸盖、前端传动端盖、侧部泵体组件使用鲜亮的绿色工程塑料材质，还原小型动力装置的非金属部件质感，引擎与鼓风机的连接轴段使用明黄色材质标注传动衔接位置，鼓风机蜗壳主体使用深绿色哑光材质模拟风机壳体的金属喷塑效果，蜗壳与传动端衔接的法兰位置使用深蓝色材质做分区标识，底部共用安装底座使用淡紫色材质，清晰区分支撑结构与功能部件的边界，所有部件的材质均添加了细微的表面粗糙度参数，避免渲染效果出现过度光滑的塑料感，贴近真实工业设备的外观质感。结构设计层面，重点梳理了引擎动力输出端到鼓风机叶轮输入端的传动路径，对安装底座的支撑筋位做了加厚与圆角过渡处理，既保证支撑结构的强度合理性，也避免应力集中的设计缺陷，鼓风机蜗壳的出风口做了渐扩式流道设计，符合流体输送的结构逻辑，引擎侧部的辅助组件也按照真实小型内燃机的布局做了等比例还原，没有遗漏关键的结构细节。在DMU运动学仿真的搭建环节，为各运动副添加了符合实际工况的旋转、约束关系，能够模拟引擎运转时带动鼓风机叶轮同步转动的完整运动过程，可直观展示动力传递的全流程，验证传动结构的运动干涉情况，为后续的结构优化、性能分析提供可靠的三维数字模型基础，整个模型的结构拆分清晰，各部件可单独编辑调整，能够适配不同的设计修改需求。
