带多边形羽毛键适配结构的铸造齿轮组件

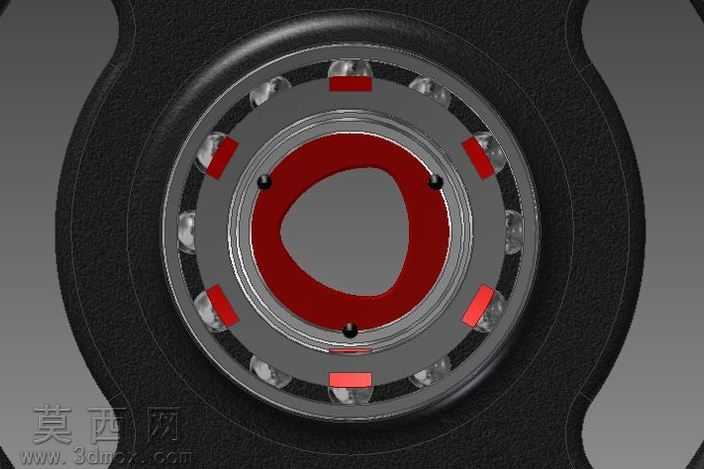

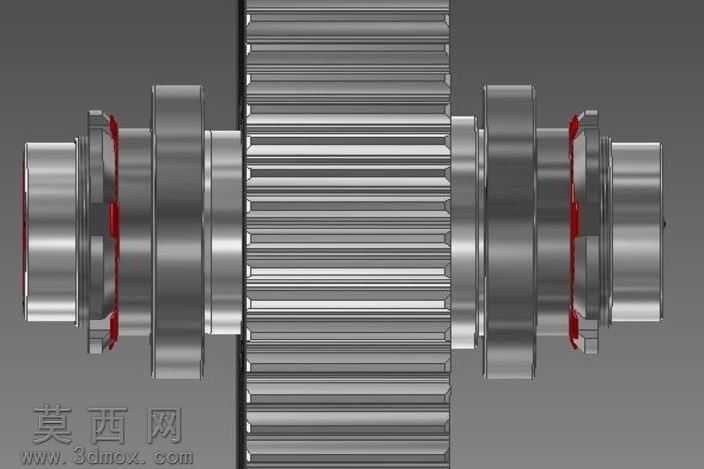

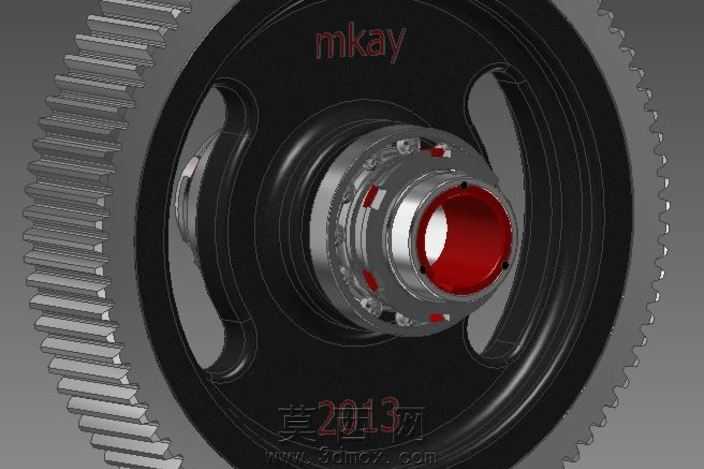

本作品为适配输出轴的铸造齿轮传动组件，采用Autodesk Inventor完成全参数化三维建模，建模过程中先以旋转特征构建轮毂的阶梯轴孔基体，通过拉伸切除完成多边形键槽、羽毛键适配位的精准轮廓绘制，保证键连接结构的公差配合符合机械传动设计规范。齿轮轮齿部分采用渐开线齿廓参数化生成，通过圆周阵列完成全齿分布，齿根圆角、齿顶倒角均按照铸造齿轮的工艺要求做了过渡处理，避免应力集中问题。轮辐部分采用轻量化镂空设计，通过拉伸切除构建三个均匀分布的减重孔，在保证轮体结构强度的前提下降低整体自重，适配高速传动场景的动平衡要求。轮毂与轮辐的连接位置做了圆弧过渡加强结构，提升组件的抗扭承载能力。渲染阶段采用金属材质体系，轮体外缘赋予哑光铸铁材质，还原铸造零件的磨砂金属质感，表面添加细微的铸造纹理与氧化色差，提升真实感；轮毂的连接紧固件赋予亮面镀铬材质，与铸铁主体形成材质对比；轴孔内部的密封结构赋予红色橡胶材质，还原密封件的弹性质感。场景布光采用三点布光法，主光源从侧上方打亮轮齿的啮合面，突出渐开线齿廓的曲面形态，辅光源补亮轮毂的连接结构细节，轮廓光勾勒轮体的外边缘，避免整体画面发闷。设计过程中重点考量了多边形羽毛键的适配精度，键槽的尺寸公差、形位公差均在建模阶段做了参数化约束，保证与对应输出轴装配时无干涉，扭矩传递过程中受力均匀，避免键连接结构出现偏载磨损问题。轮体的壁厚设计遵循铸造工艺要求，不同位置的壁厚保持均匀过渡，避免铸造过程中出现缩孔、冷隔等缺陷，适配批量铸造生产的工艺需求。
