小型桌面三轴数控雕刻机结构设计

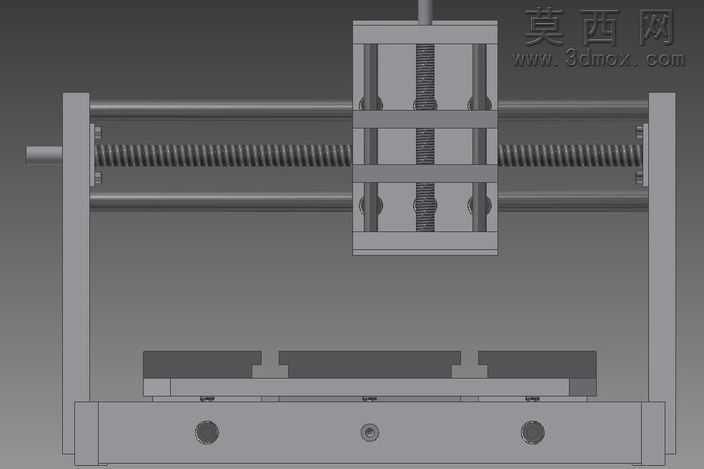

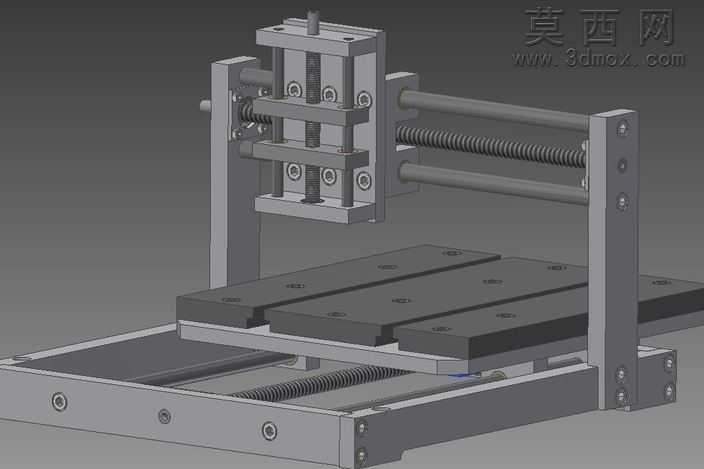

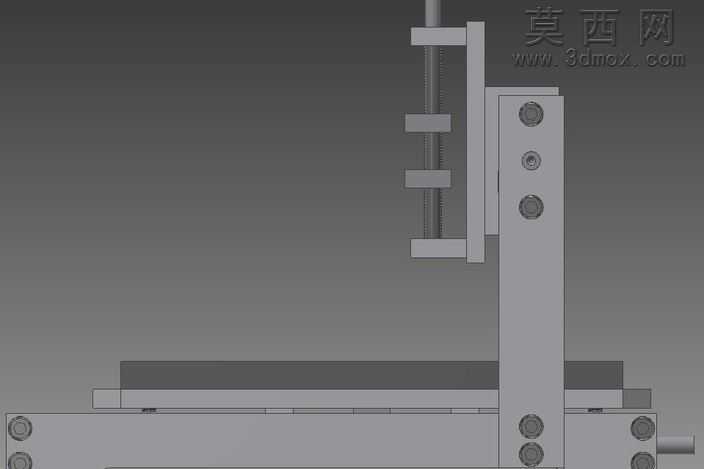

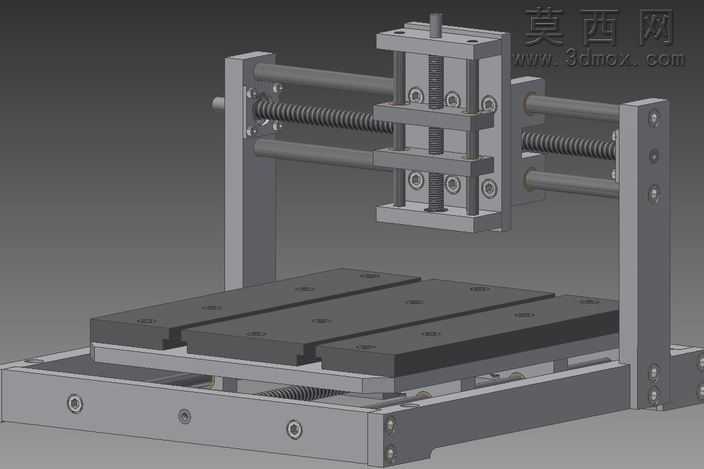

本作品为小型桌面级三轴数控加工设备的三维结构设计，整体采用龙门式动平台布局，在三维建模过程中严格遵循机械加工设备的装配公差规范，对每一处连接结构、运动副都做了符合实际加工装配要求的参数化建模。建模阶段先从整体框架入手，搭建由两侧立式支撑柱、横向光轴导轨组成的龙门固定结构，Z轴滑台通过直线轴承套接在横向光轴上，搭配双导柱垂直导向结构与滚珠丝杠传动副，保证Z轴上下运动的直线度与传动精度；X轴方向同样采用双光轴导轨配合滚珠丝杠的传动方案，带动龙门结构实现横向进给；Y轴则采用下置式丝杠传动搭配平台导轨，带动加工工作台实现纵向进给，三个运动轴的丝杠均预留了联轴器安装位，可适配标准步进电机实现数控驱动。材质设定上，整体框架与滑台、工作台结构均采用6061铝合金材质做基础渲染，光轴、丝杠、紧固件采用不锈钢金属材质，直线轴承、连接螺栓等标准件均按照工业标准件的外观做材质贴图处理，渲染阶段采用哑光金属质感搭配柔和环境光，清晰展现各部件的装配关系与结构层次，避免过度反光遮挡结构细节。设计思路上主打小型化桌面应用场景，整体结构紧凑占地面积小，各轴传动均采用成熟的光轴导向+滚珠丝杠传动方案，兼顾传动精度与制作成本，工作台采用T型槽台面设计，方便装夹各类加工工件，Z轴滑台预留了主轴安装位，可根据加工需求适配不同功率的雕刻主轴，能够满足软金属、塑料、木材等材质的小型零件雕刻、铣削加工需求，整体结构无冗余设计，各部件连接均采用螺栓紧固的可拆卸结构，方便后期拆装维护与零部件更换，建模过程中对所有运动部件都做了干涉检查，确保全行程范围内各运动部件无碰撞、无卡滞，符合实际设备的运行逻辑。
