便携式双主轴数控雕刻加工设备结构

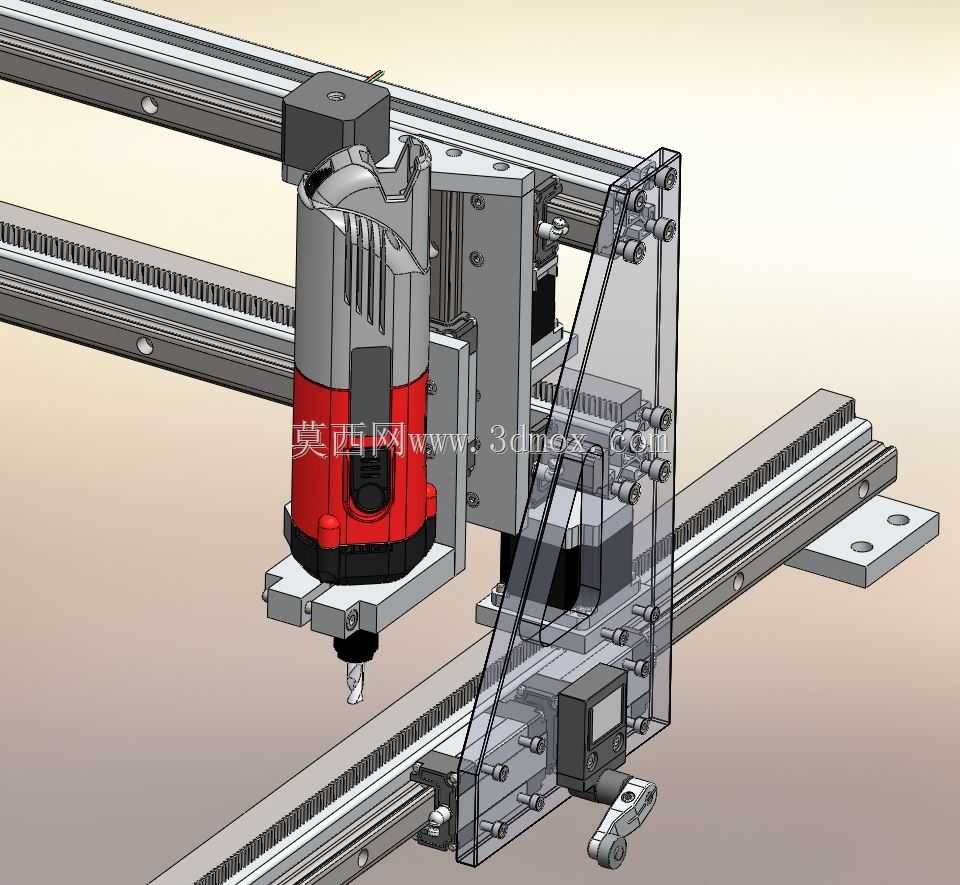

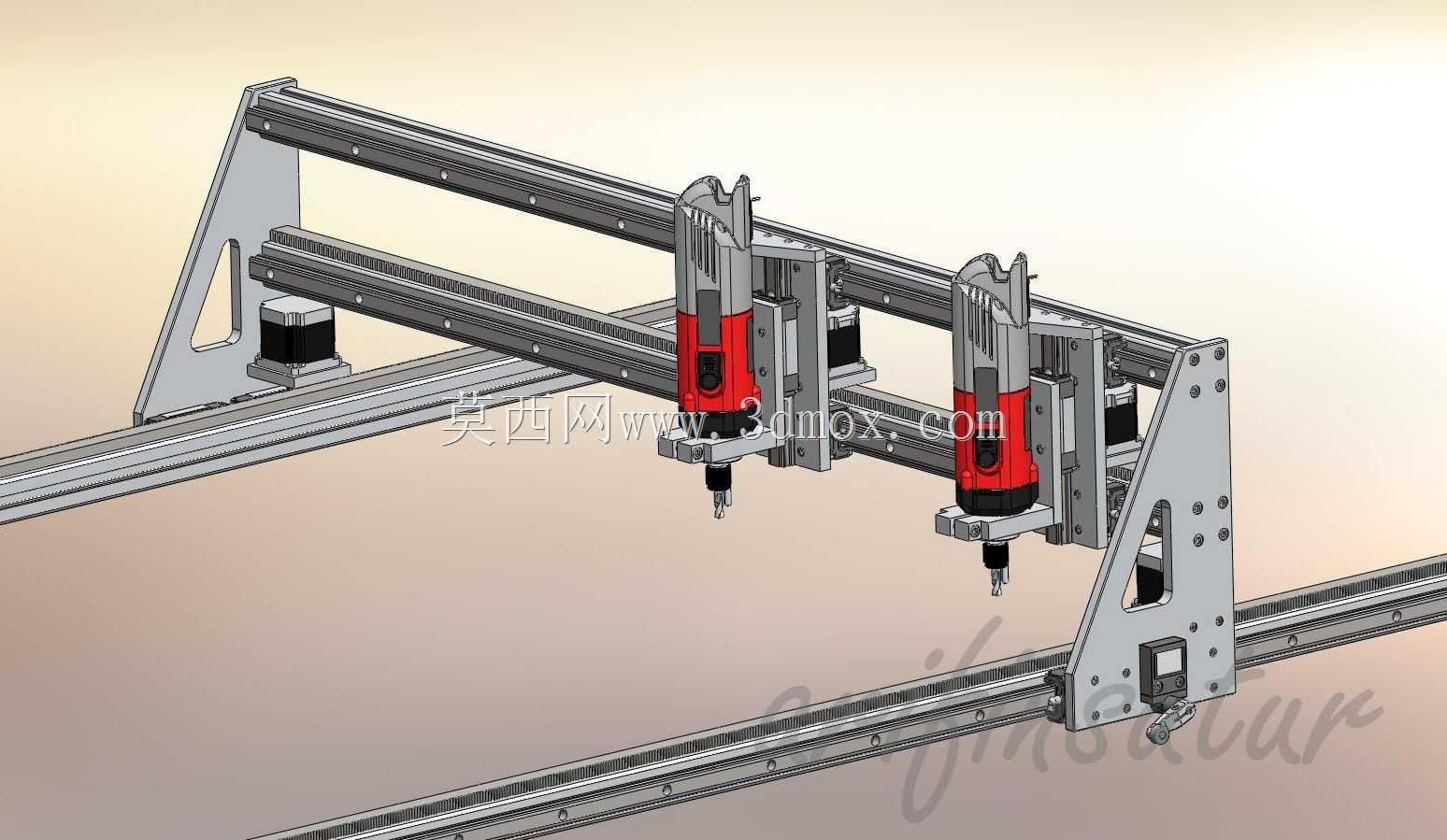

这款双主轴移动式数控加工设备，主要面向现场大尺寸工件的加工作业场景，解决传统固定式雕刻机无法适配超大幅面工件、难以移动到作业现场的痛点，常见于大型板材浮雕加工、现场广告字制作、建筑装饰构件现场修型、大型非金属模具局部铣削等作业场景，无需将重型工件搬运至固定机床工位，可直接将设备架设在待加工工件表面完成作业，大幅降低大尺寸工件的转运与装夹成本。设备整体采用龙门式跨装结构，两根平行的长导轨作为整机的支撑基础，可直接架设在待加工板材的两侧，通过调整导轨的跨距与固定位置，适配不同宽度的加工工件，有效加工幅面覆盖长度方向1500mm、宽度方向1100mm、垂直进给方向100mm的作业区间，可满足绝大多数现场加工的深度与幅面需求。横梁部分采用工业铝型材搭配钢板加强筋的焊接组装结构，在保证整体刚性的前提下尽可能降低整机重量，方便人工搬运与现场架设，横梁与两侧导轨的连接座采用带预压的直线滑块结构，配合同步带传动实现X轴方向的平稳移动，移动过程中无明显卡顿间隙，保证长距离行走的加工精度。两个独立的雕刻主轴单元分别通过独立的滑座安装在横梁导轨上，每个主轴单元可独立沿Y轴方向移动，也可协同完成同轨迹加工，双主轴的设计可在批量加工相同图案时实现双倍加工效率，也可分别安装不同刀具完成粗精加工切换，减少换刀辅助时间；主轴采用通用的高速电主轴接口，适配市面上常见的雕刻机夹头，可装夹铣刀、刻刀、钻头等多种加工刀具，满足雕刻、钻孔、铣槽等不同工艺需求。Z轴进给单元采用线性导轨搭配滚珠丝杠的传动结构，每个主轴配备独立的Z轴驱动，可独立控制下刀深度，适配不同加工工序的深度要求，主轴安装座预留了刀具冷却管路的安装位，可根据加工材质选配风冷或微量润滑冷却系统，降低加工过程中的刀具磨损。设备的两侧端架采用三角形加强筋的钢板焊接结构，既承担横梁的支撑作用，也集成了X轴驱动的传动轮安装位，端架底部预留了通用的夹具安装孔，可搭配快速夹具、压板等配件将设备固定在不同厚度的工件边缘，无需制作专用安装基础，架设时间可控制在半小时以内，适配现场快速转场作业的需求。电气控制部分的安装位预留于端架侧面，可外挂通用的数控运动控制系统，支持标准G代码解析，可适配市面上主流的雕刻机编程软件输出的加工路径，无需专用的后置处理程序，降低现场操作人员的使用门槛。整体结构设计上充分考虑了便携性与刚性的平衡，所有非受力的防护部分均采用轻量化设计，受力的导轨安装面、主轴安装座均做了铣平处理，保证装配精度，传动部件的选型均采用通用标准件，后期维护更换配件无需定制，可直接采购标准件替换，适合户外、装修现场、小型加工门店等非固定厂房场景的加工作业，相比同幅面的固定式雕刻机，整体重量降低60%以上，转场运输仅需普通小型车辆即可装载，无需起重设备辅助搬运。
