DIY升级款X形框架桌面数控雕刻设备

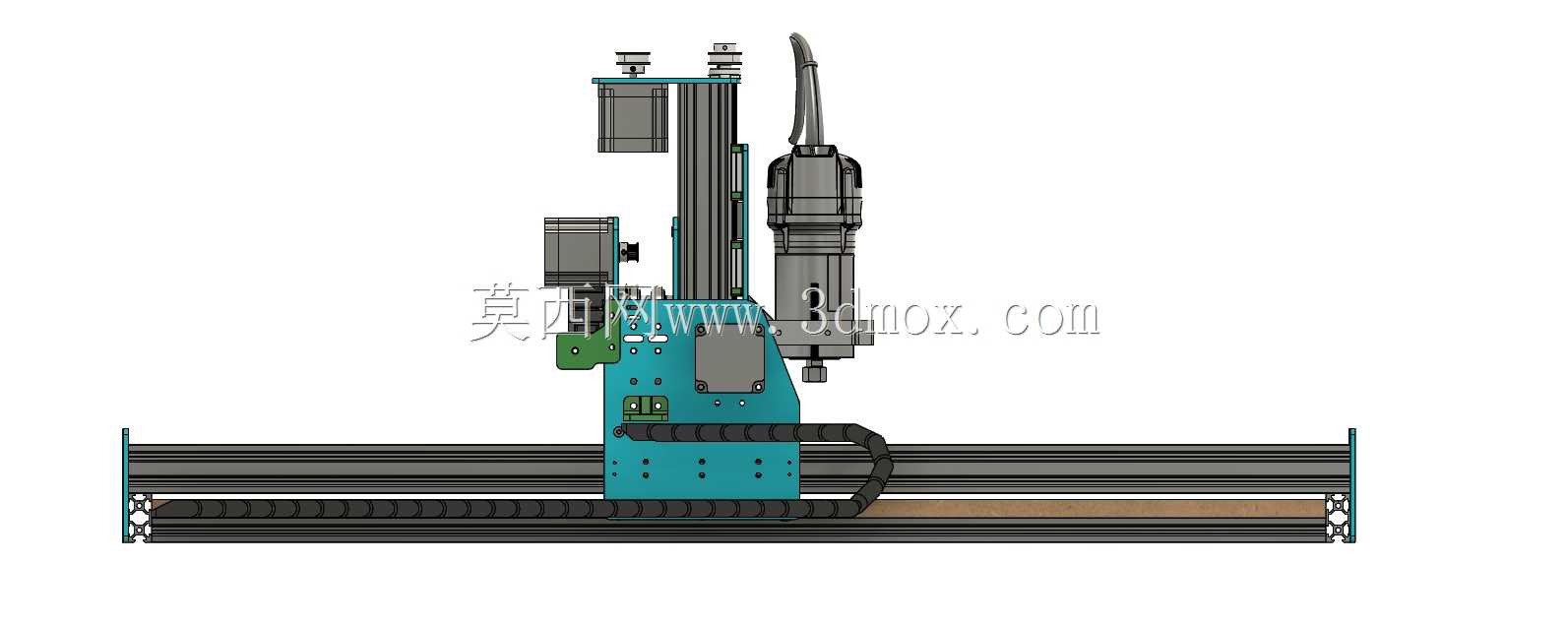

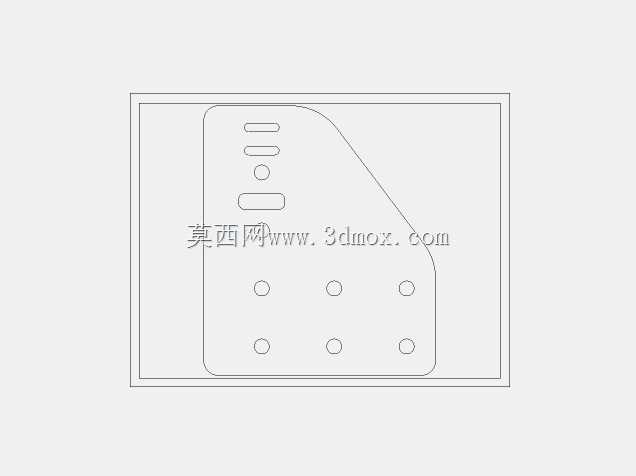

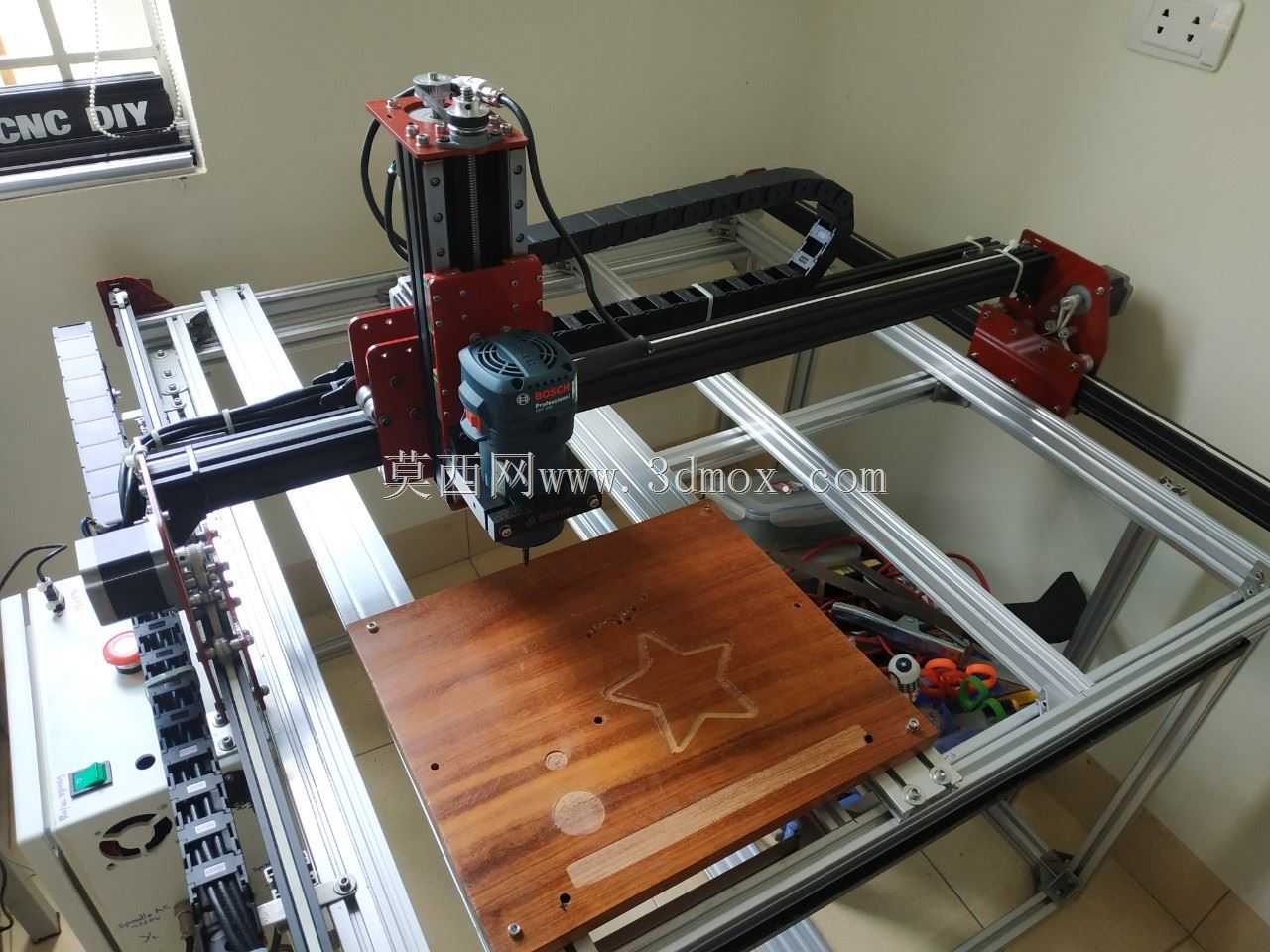

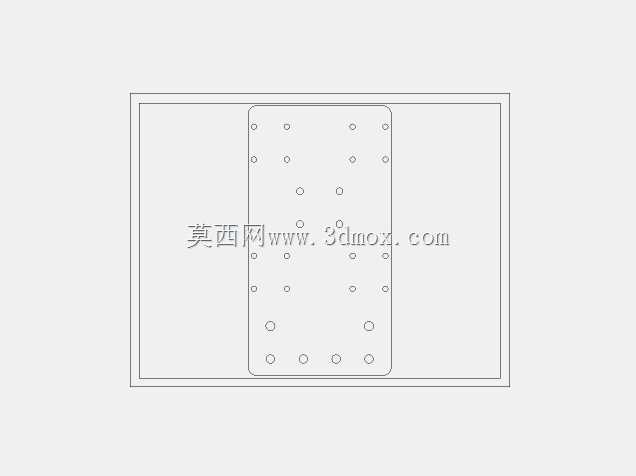

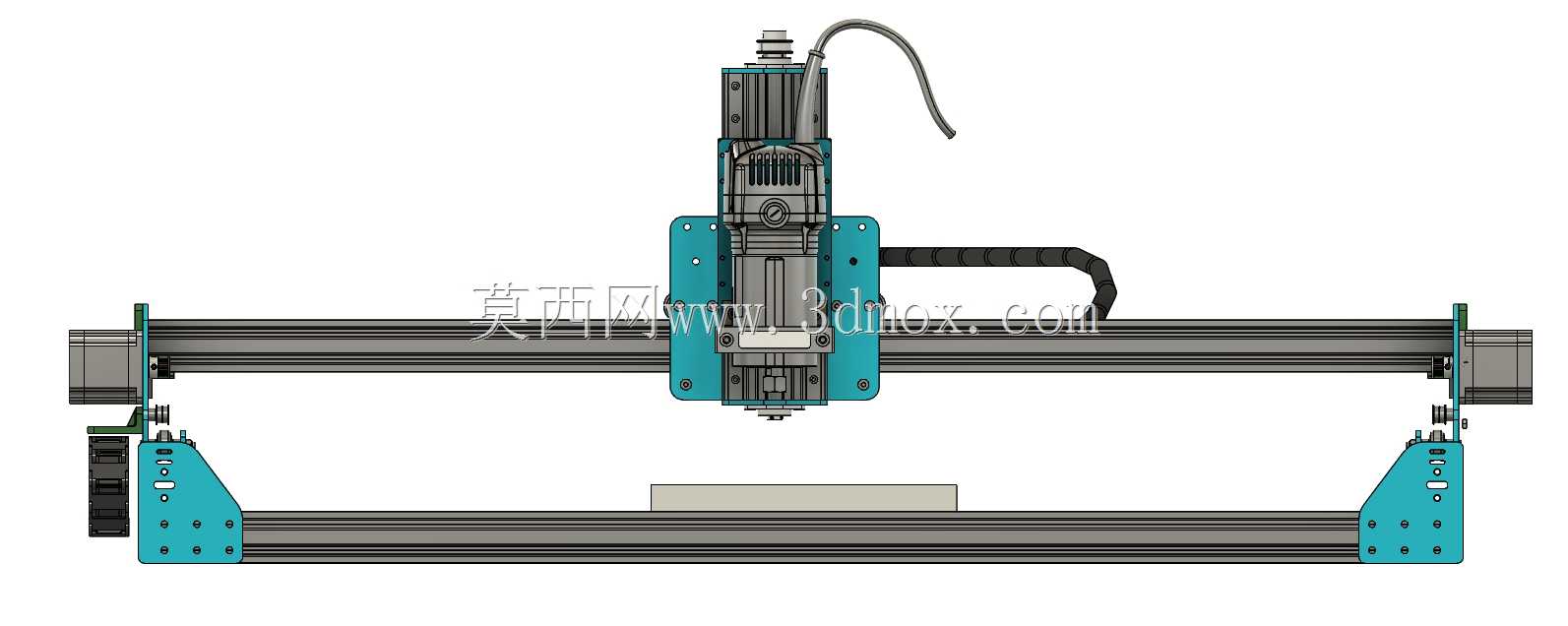

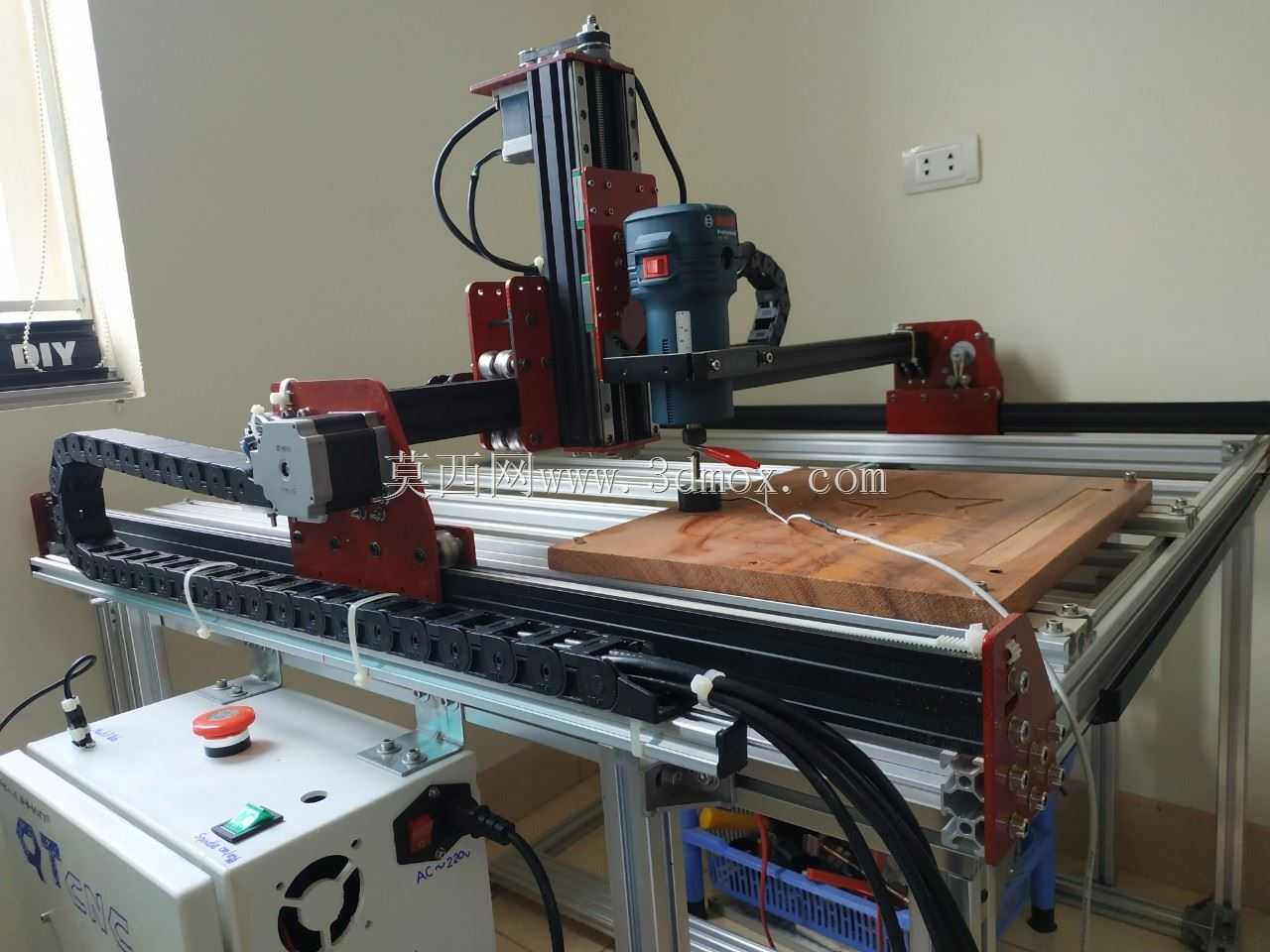

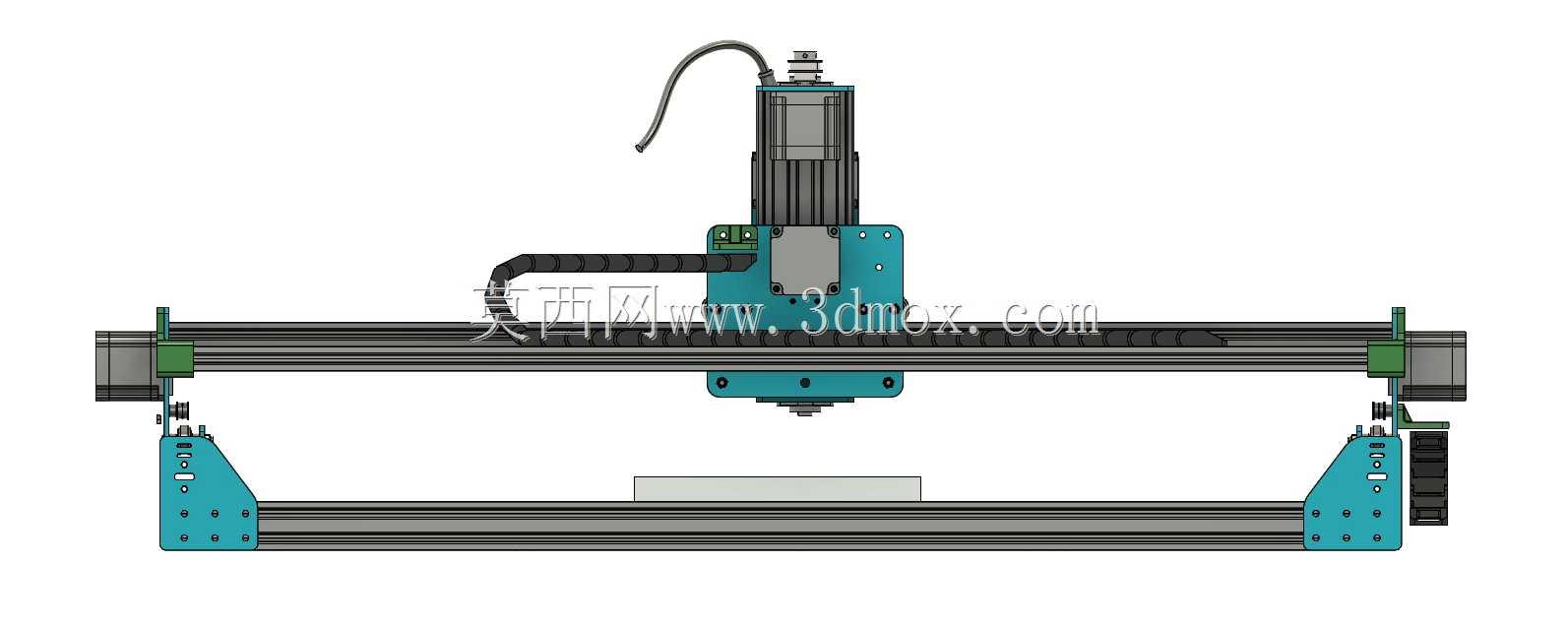

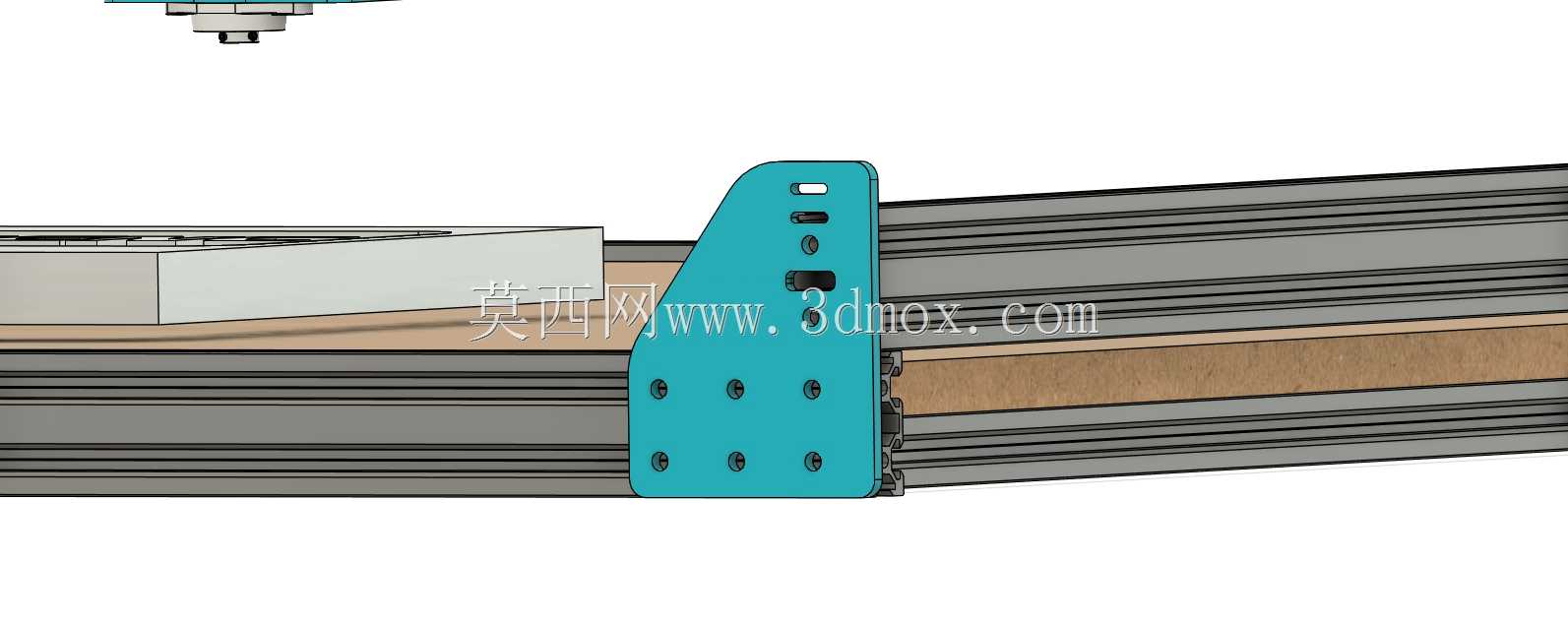

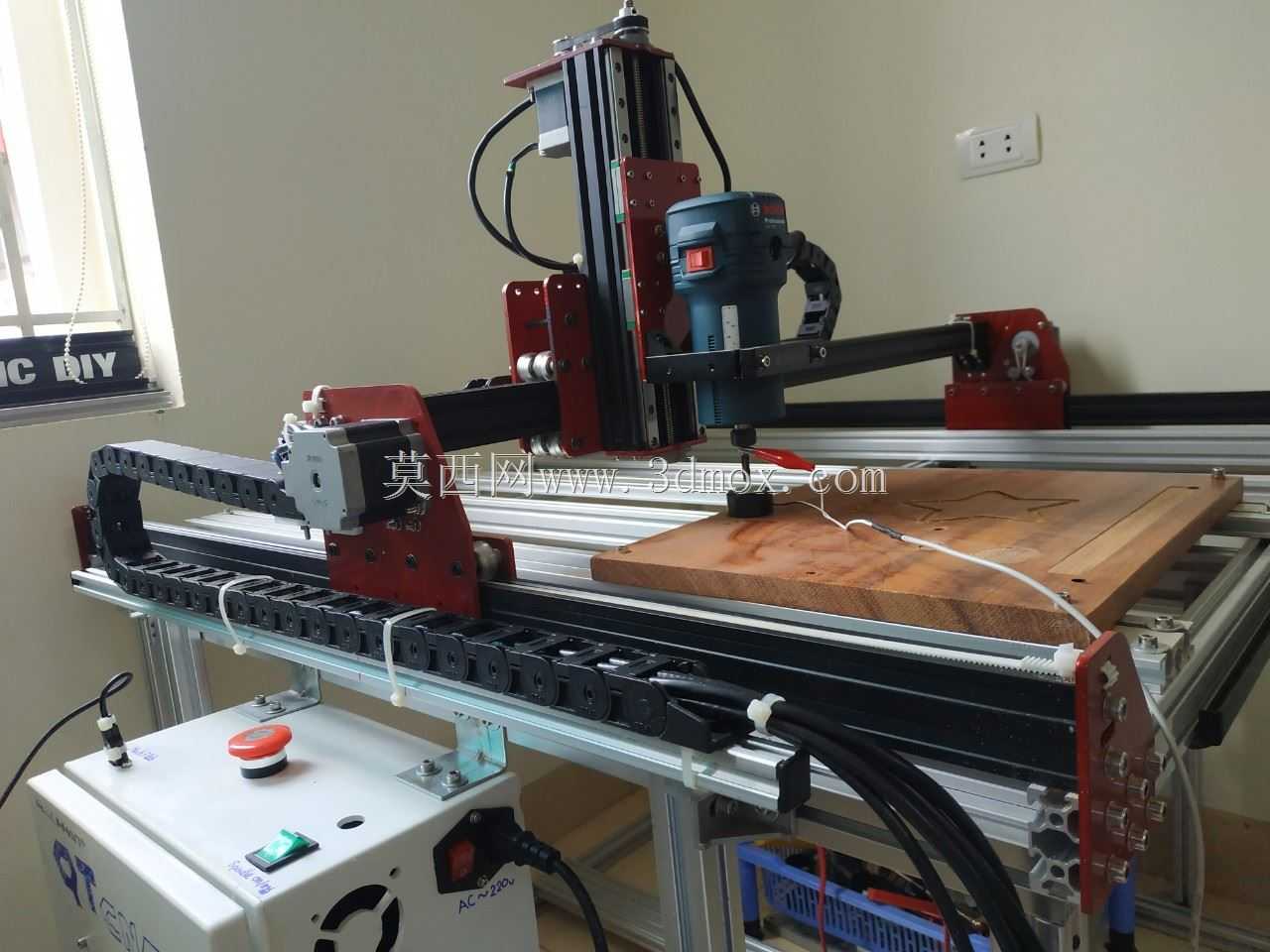

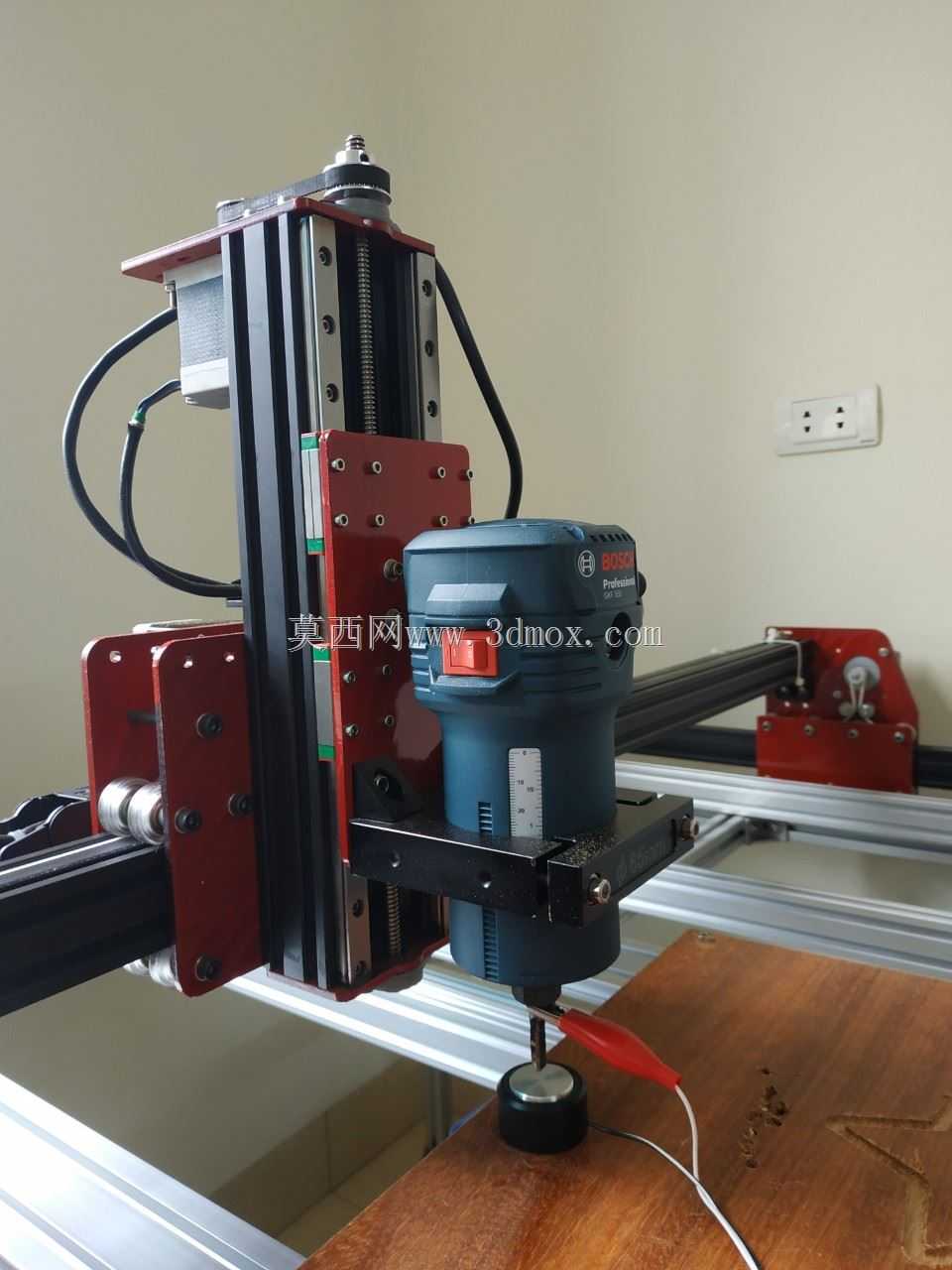

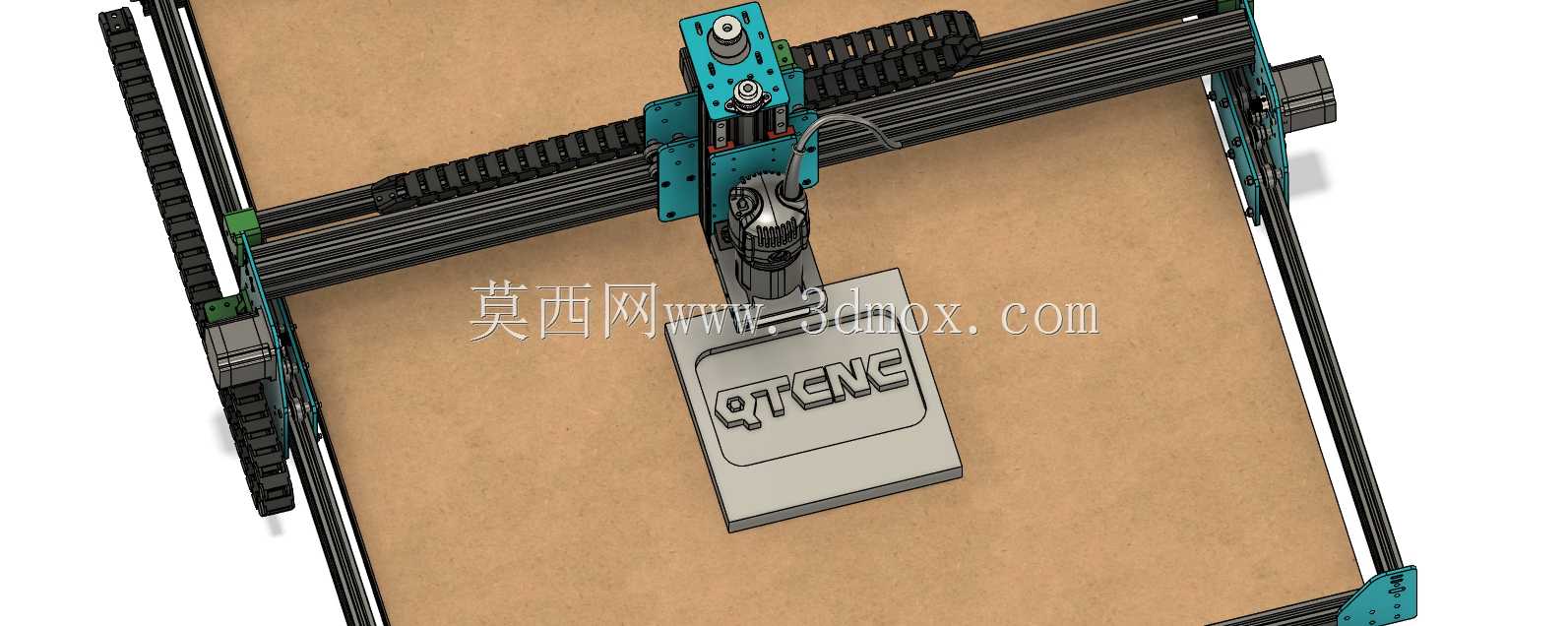

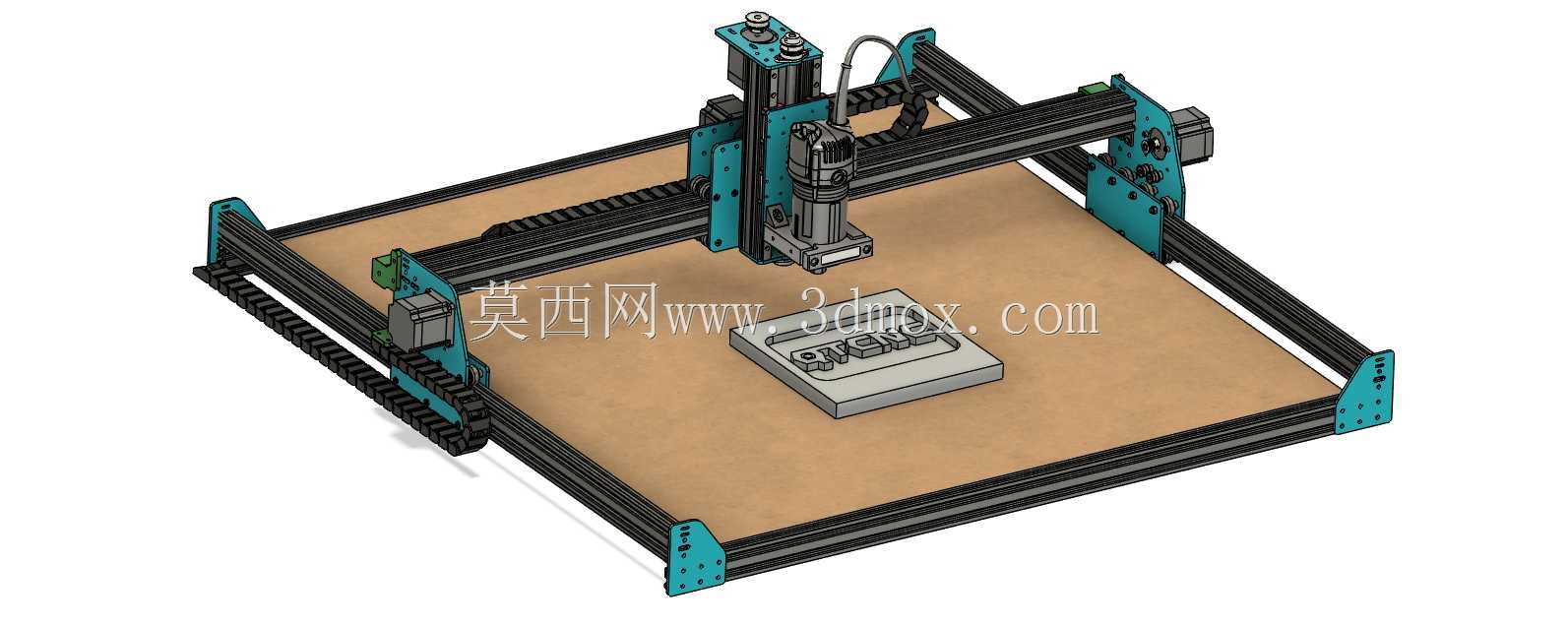

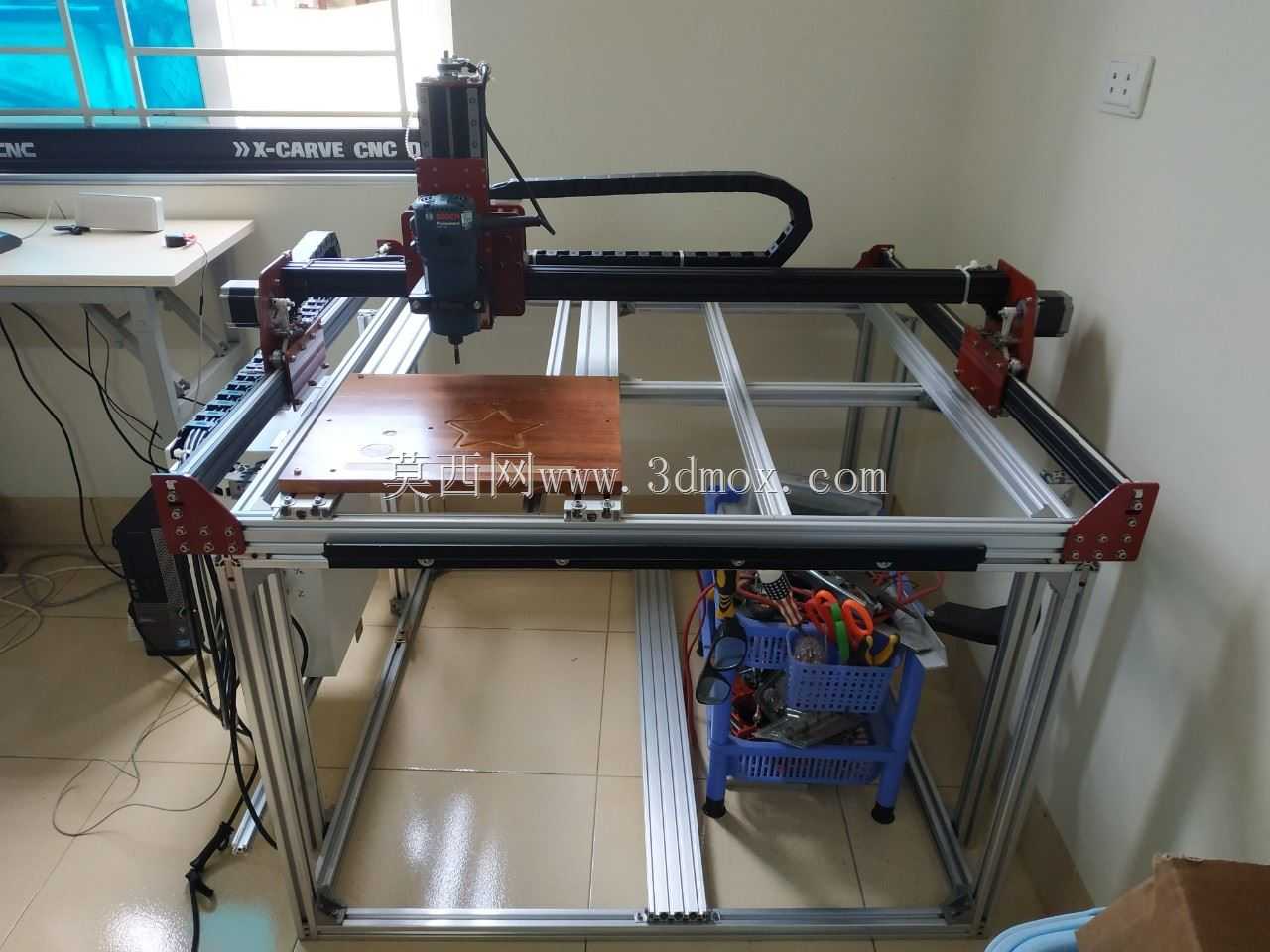

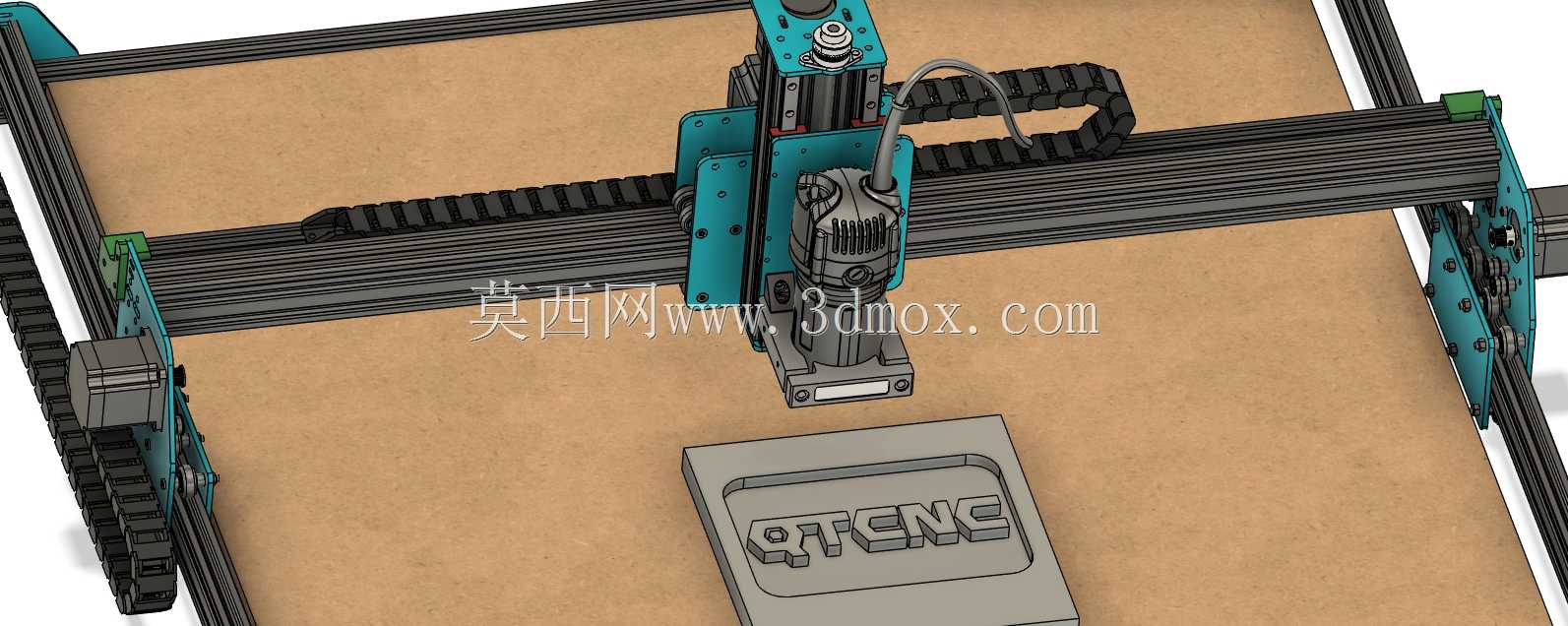

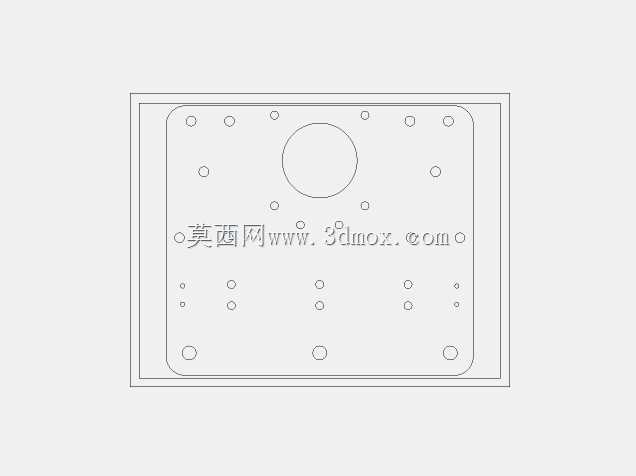

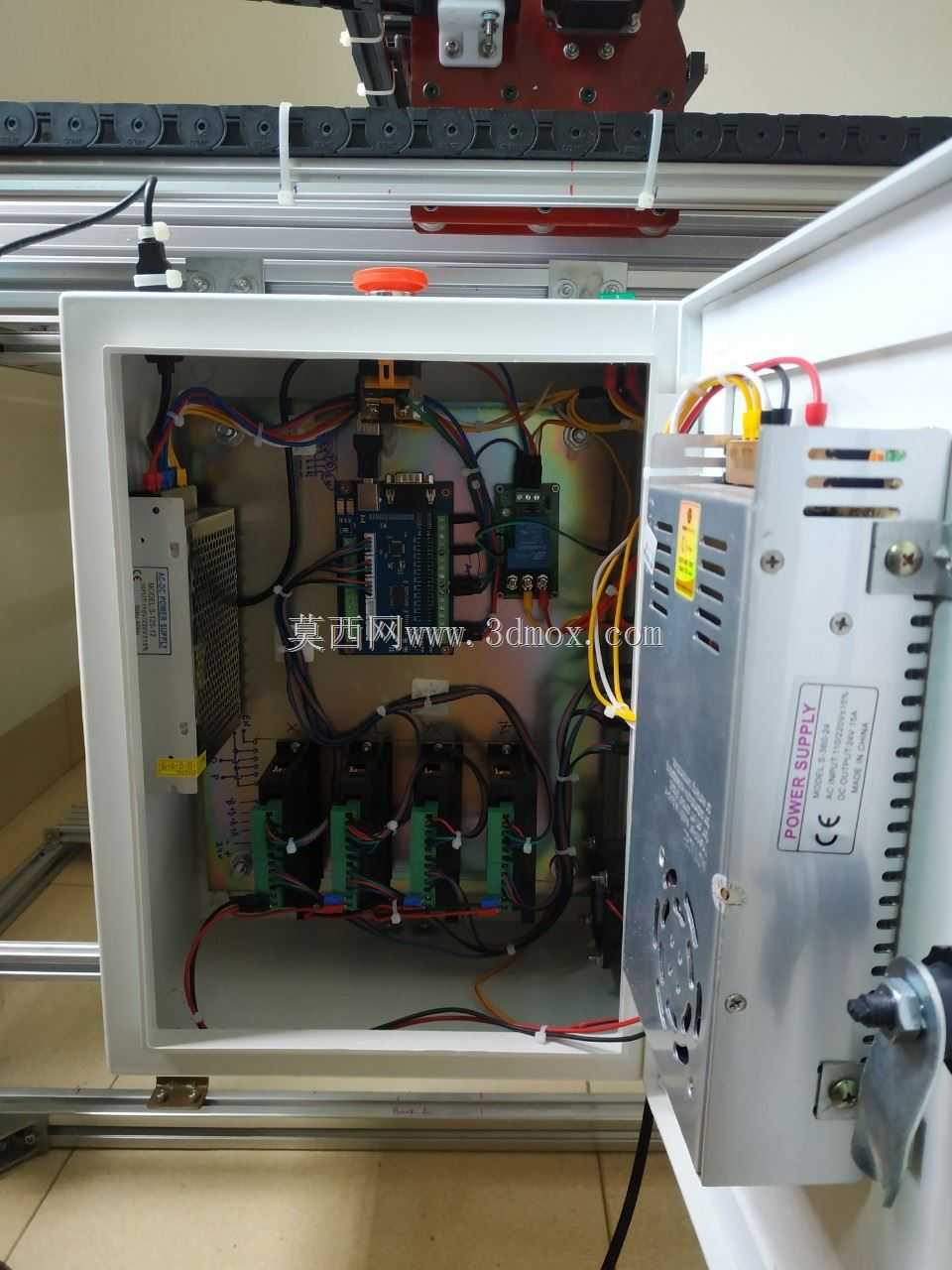

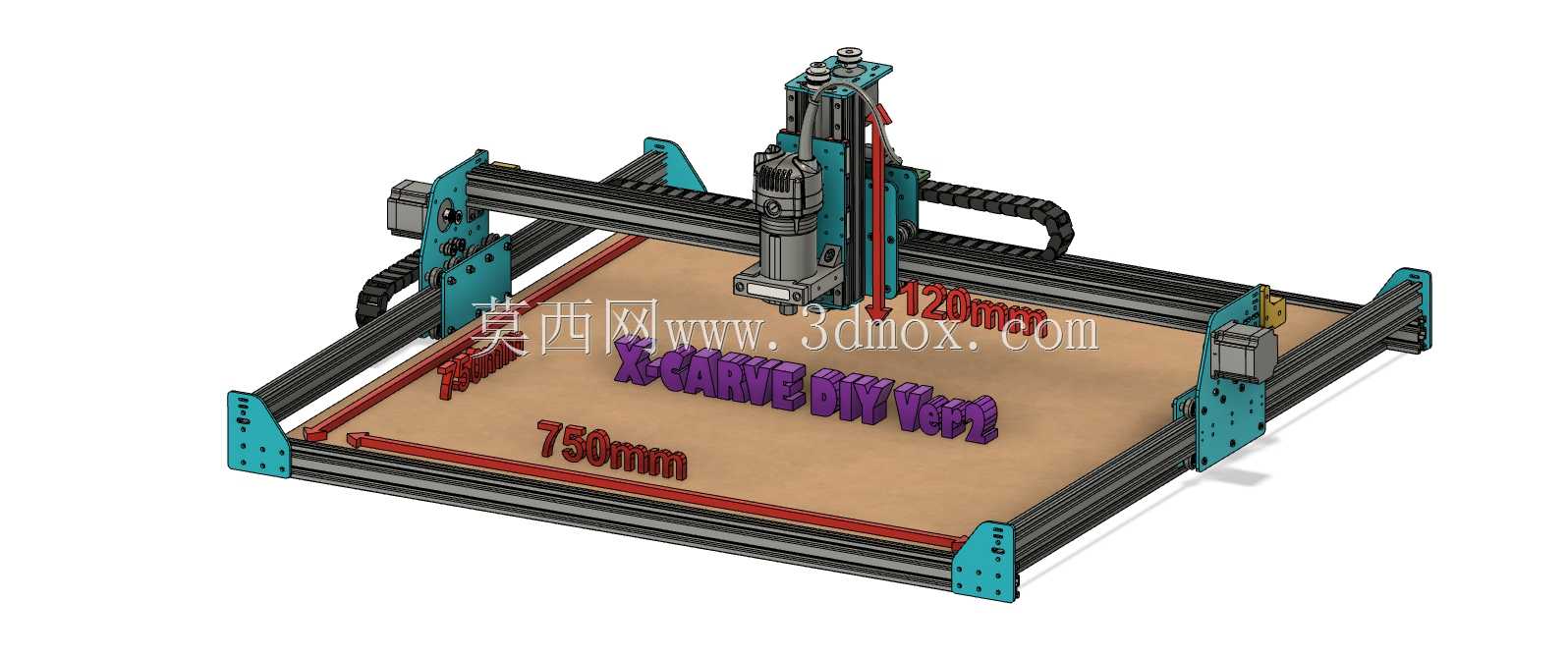

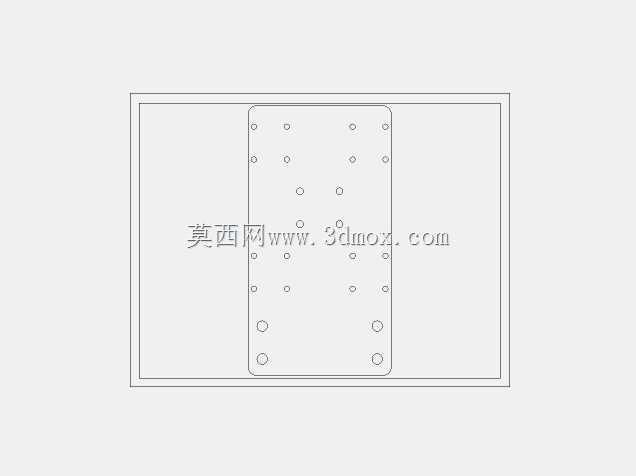

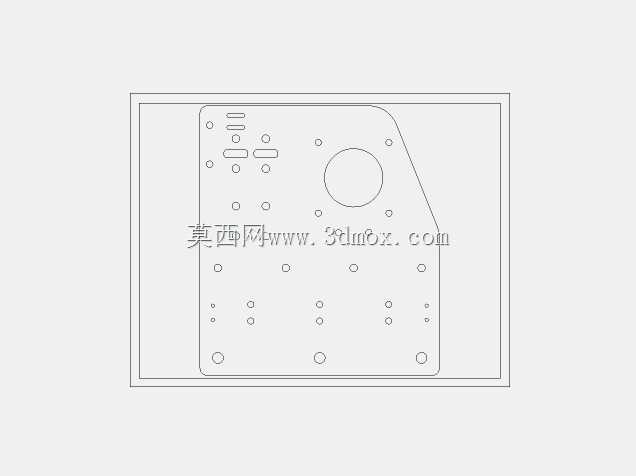

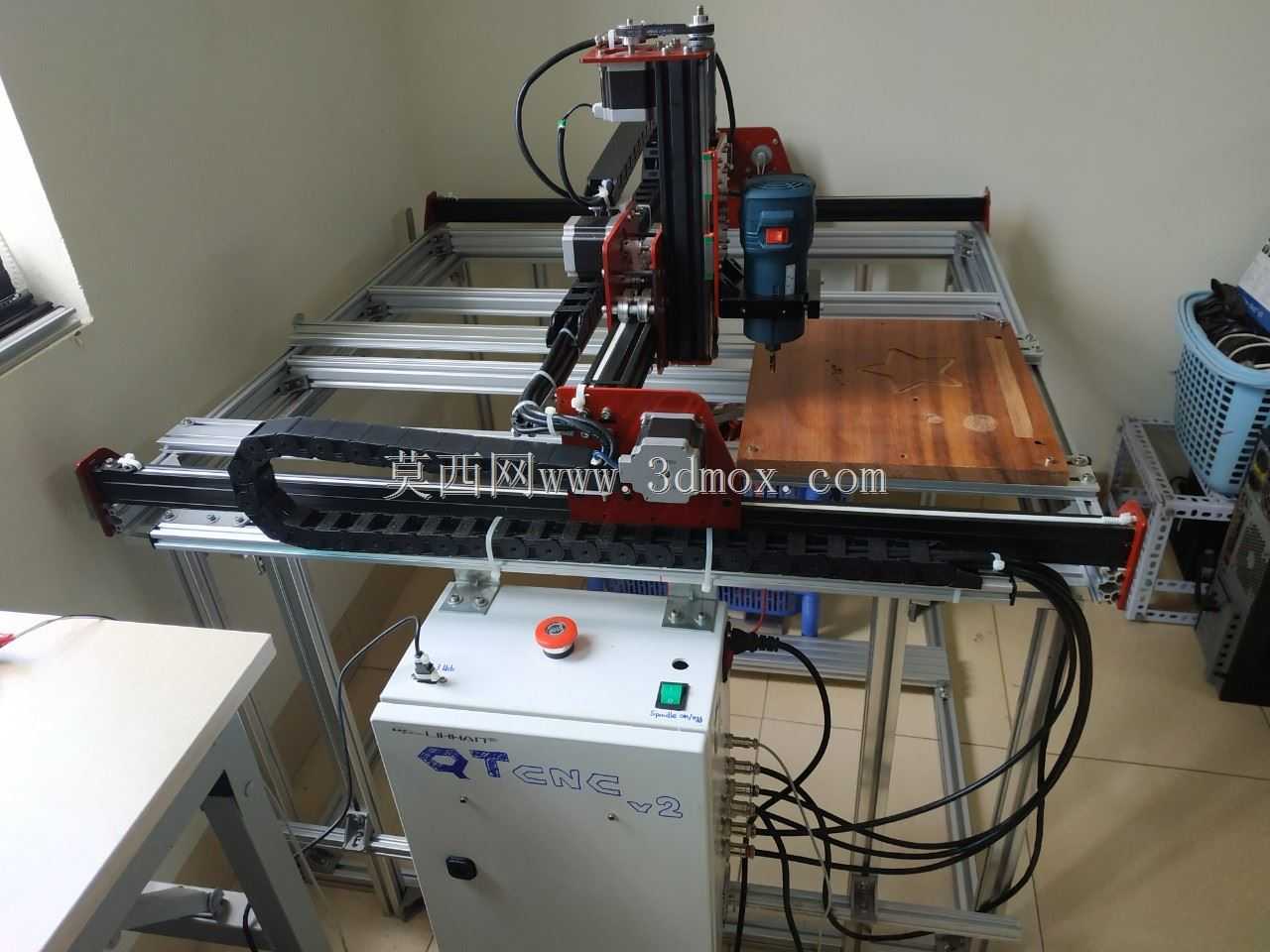

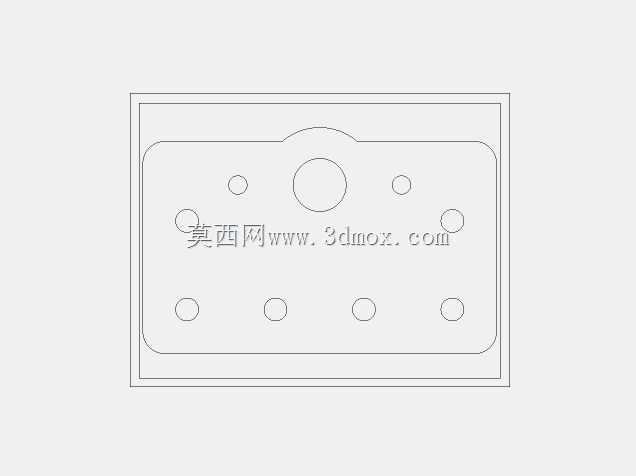

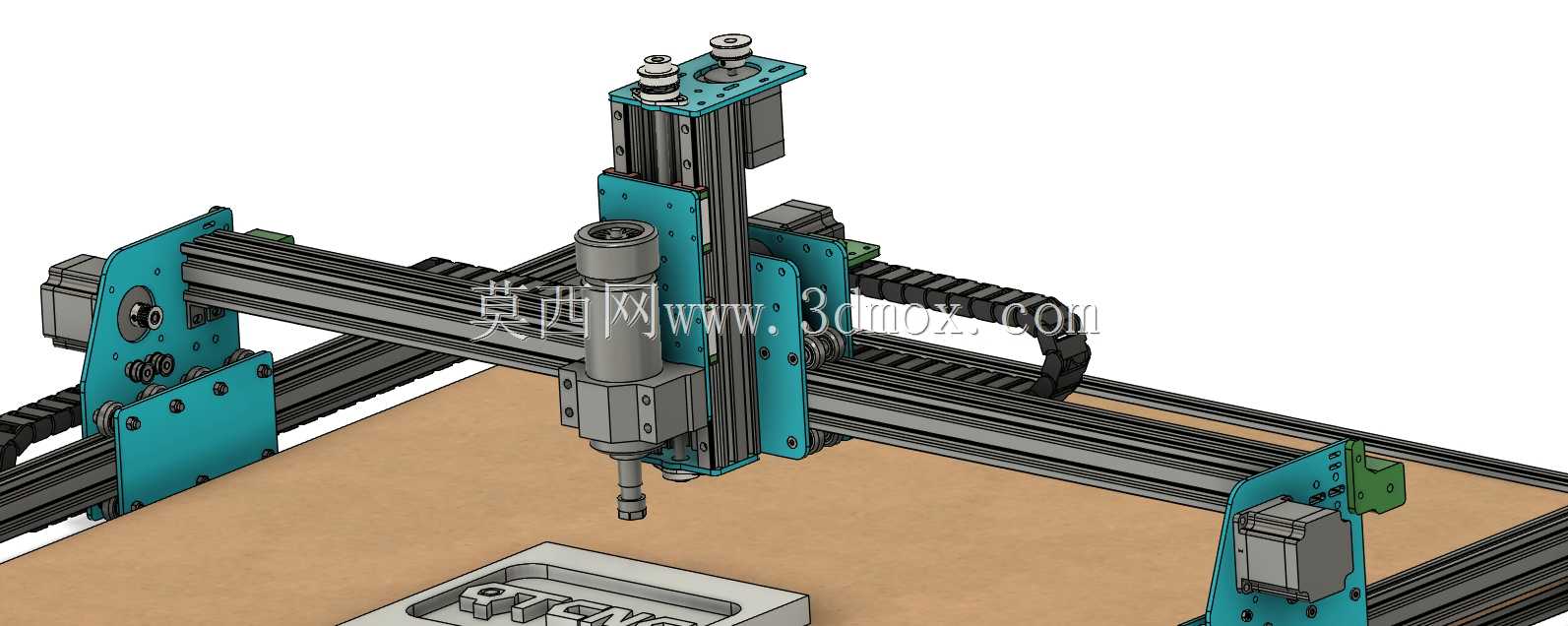

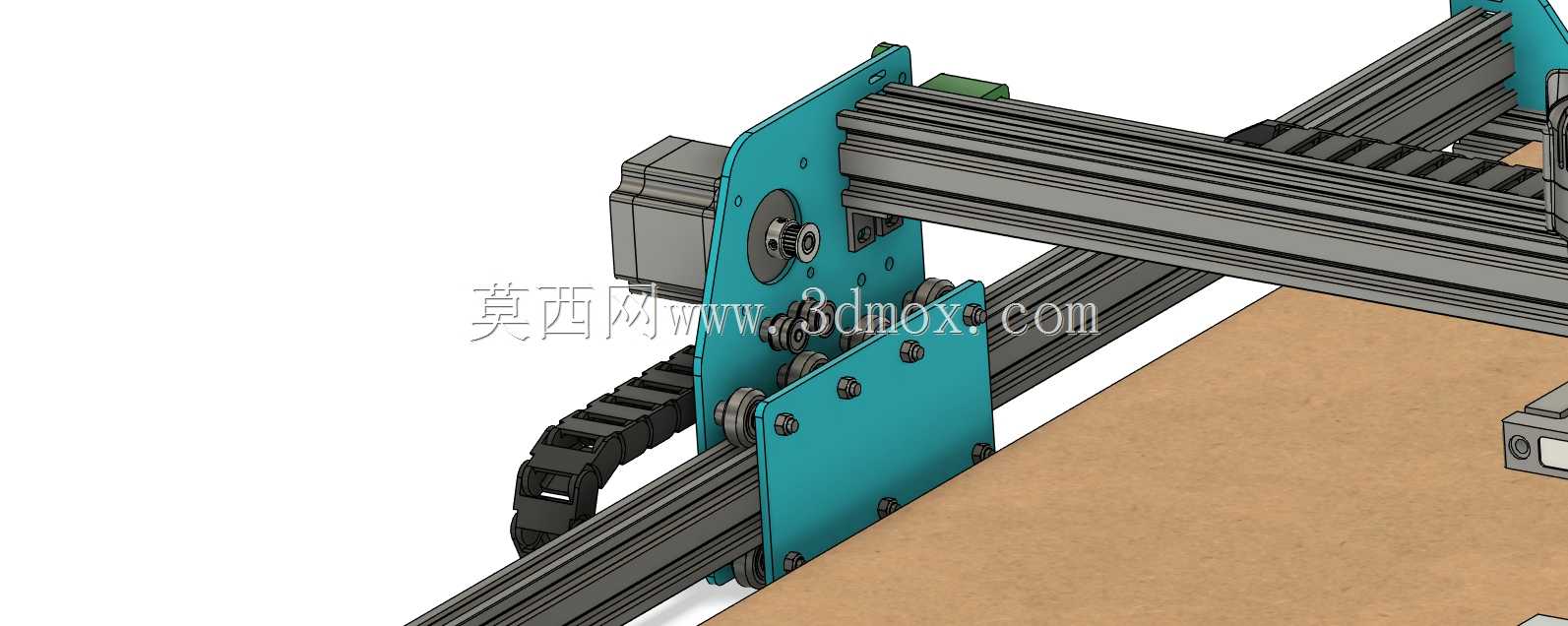

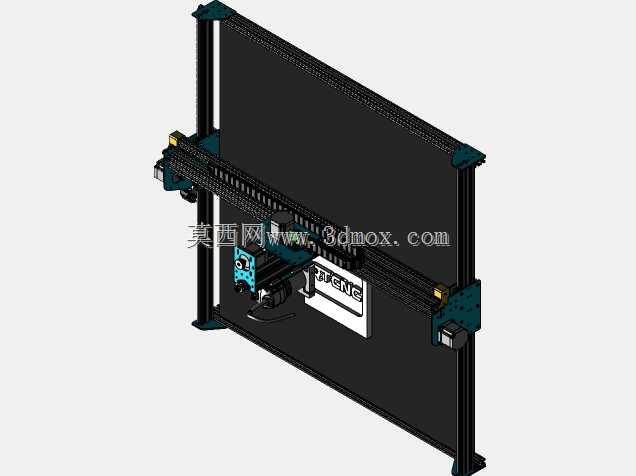

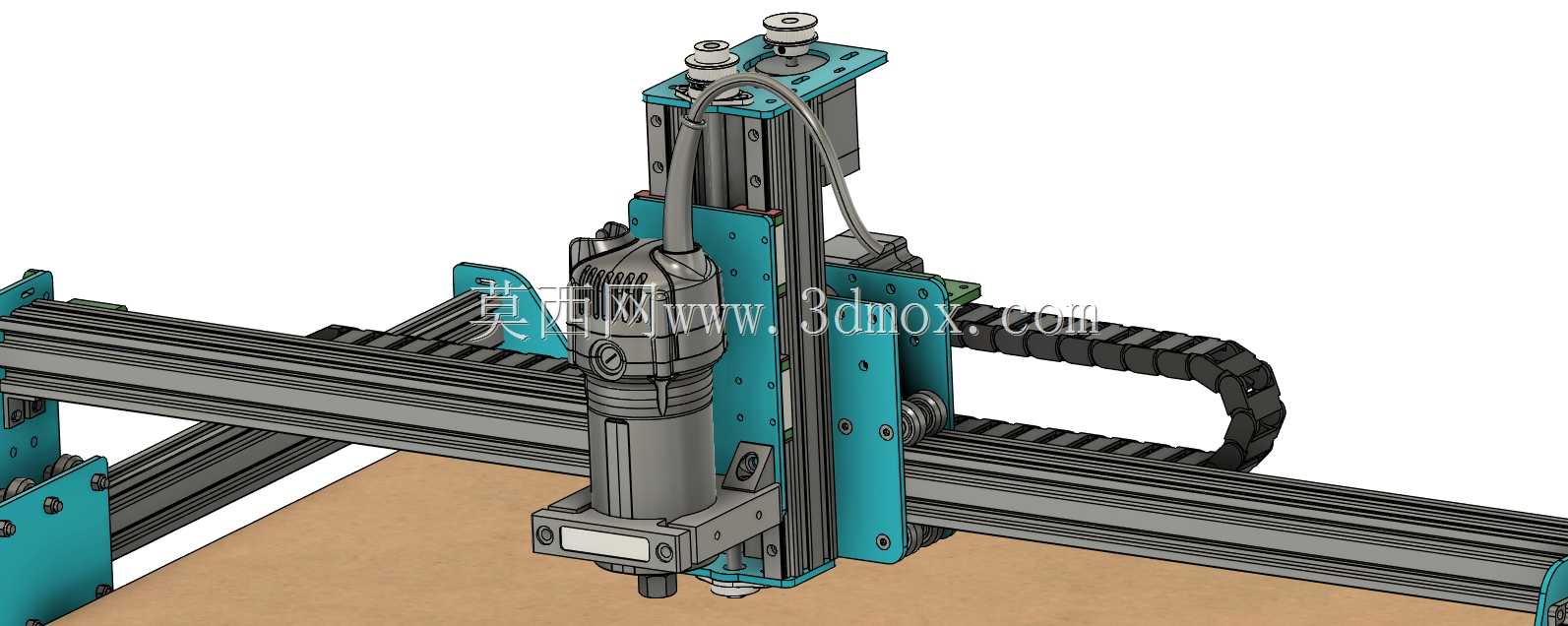

这款桌面级数控雕刻设备针对个人工坊、创客空间、小型加工门店的轻量加工场景设计，可覆盖软金属、亚克力、密度板、实木薄片等常见材料的平面雕刻、浅铣削加工需求，适合定制化文创产品打样、小型零件轮廓加工、教学实训操作等实际使用场景。设备整体采用铝型材搭建主体框架，X向与Y向传动均依托轨道结构运行，替代传统V形槽轮传动方案，运行过程中传动间隙更小，长时间往复运动的稳定性更强，进给过程平滑无卡顿，能有效降低加工表面的振纹，提升成品表面质量。设备的有效加工工作区尺寸为X向750mm、Y向750mm、Z向120mm，安装时需预留至少1000mm*1000mm的桌面放置空间，Z向行程可满足大部分薄型工件的加工深度需求，针对常规浮雕、标识刻制、薄料切割的加工场景完全适配。结构设计上对原有X-Carve的多个核心部件做了针对性优化，Y轴机架部分调整了型材连接的固定点位，增加了角码加固位置，减少大进给切削时的机架形变量；Y轴夹具重新设计了装夹定位结构，传动带的张紧调节更便捷，日常维护时无需拆解过多部件即可完成张力调整；X轴机架优化了滑块安装基准面，保证导轨安装的平行度公差控制在合理范围内，降低运动卡滞的概率；Z轴滑台部分升级了导轨安装结构，相比初代DIY版本框架坚固度有明显提升，可适配更大功率的主轴单元，拓展加工材料的覆盖范围。整机采用模块化设计思路，所有结构件均可通过标准紧固件完成装配，个人DIY制作时可依托标准铝型材切割件、通用传动配件完成整机搭建，无需定制特殊铸造件，加工与装配门槛较低。传动布局上采用双侧同步带驱动Y轴运动，X轴传动带居中布置，Z轴依托丝杠传动实现垂直进给，各轴的限位开关安装位置预留充分，装配时可根据实际走线需求调整固定点位，电气走线可沿铝型材槽道内嵌布置，避免加工过程中切屑、粉尘剐蹭线缆造成损坏。工作台面采用高密度密度板作为牺牲层，加工时可直接将工件通过夹具固定在台面上，长期使用出现台面凹痕后可快速更换牺牲层板材，维护成本极低。针对个人用户的DIY需求，所有结构连接点均设计了足够的调节余量，装配时可通过塞尺、百分表校准各轴的垂直度与平行度，保证整机装配精度满足加工要求，即使是初次搭建数控设备的爱好者，也可按照结构装配逻辑逐步完成校准调试，投入实际加工使用。
