桌面级微切割A6数控雕刻设备结构设计

这款桌面式数控雕刻加工设备，核心定位面向小尺寸印刷电路板的精密雕刻与切割加工场景，在电子打样、小批量PCB试制、小型工艺件精雕领域有着极强的适配性，相比大型工业雕刻设备，它的占地尺寸控制在桌面级范畴，不需要单独的设备安装工位，普通工作台面即可完成放置固定，安装边界仅需预留前后左右各100mm的操作维护空间，不需要额外的地基固定，整机自重控制在单人可搬运的范畴，适合实验室、个人工作室、小型电子加工坊这类场地有限、加工需求灵活的场景使用。

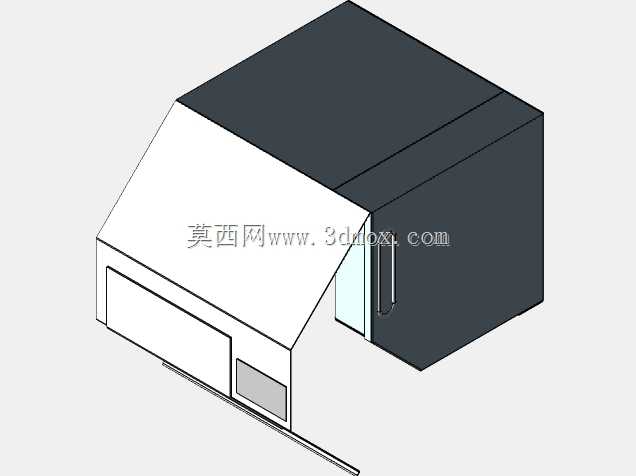

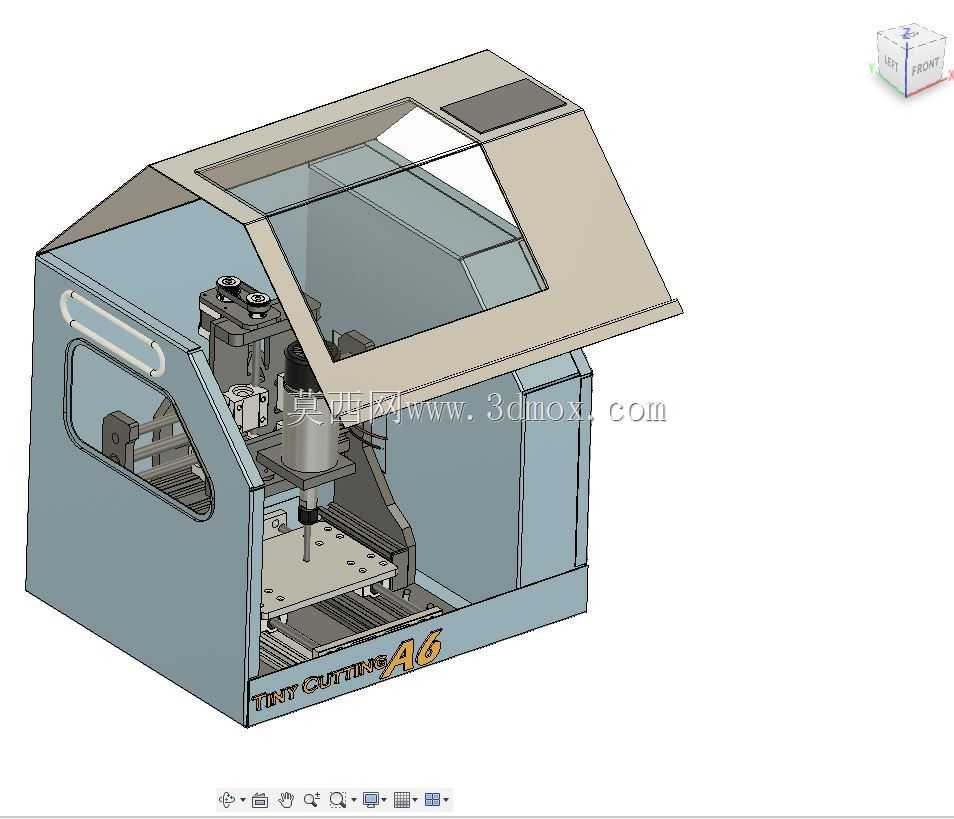

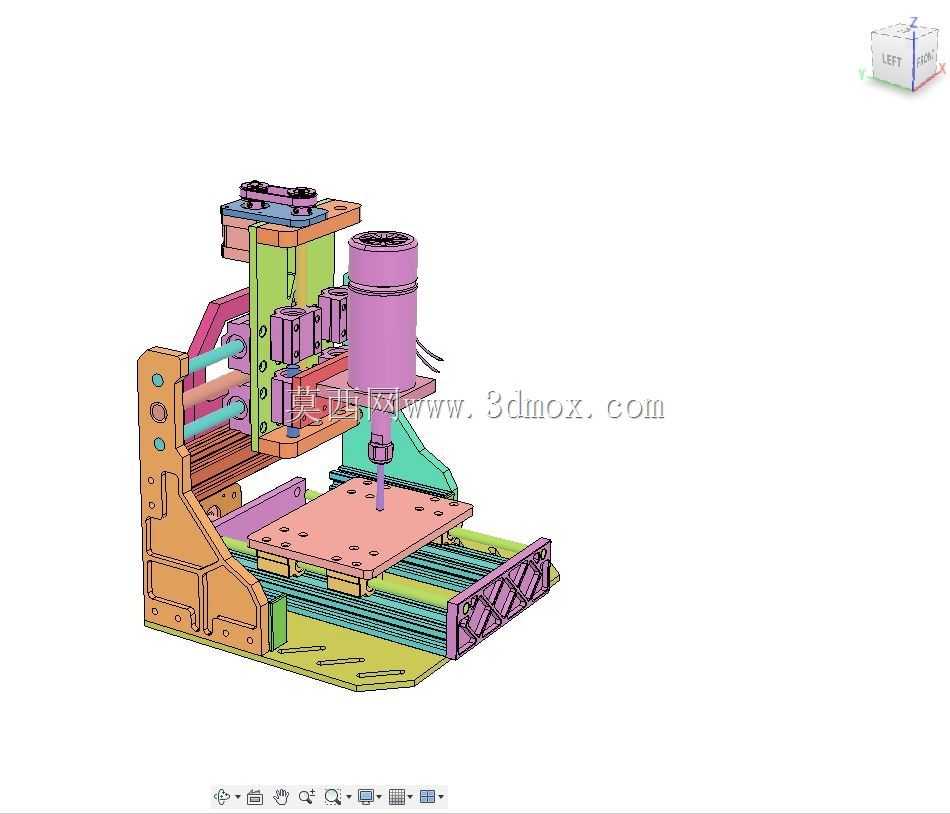

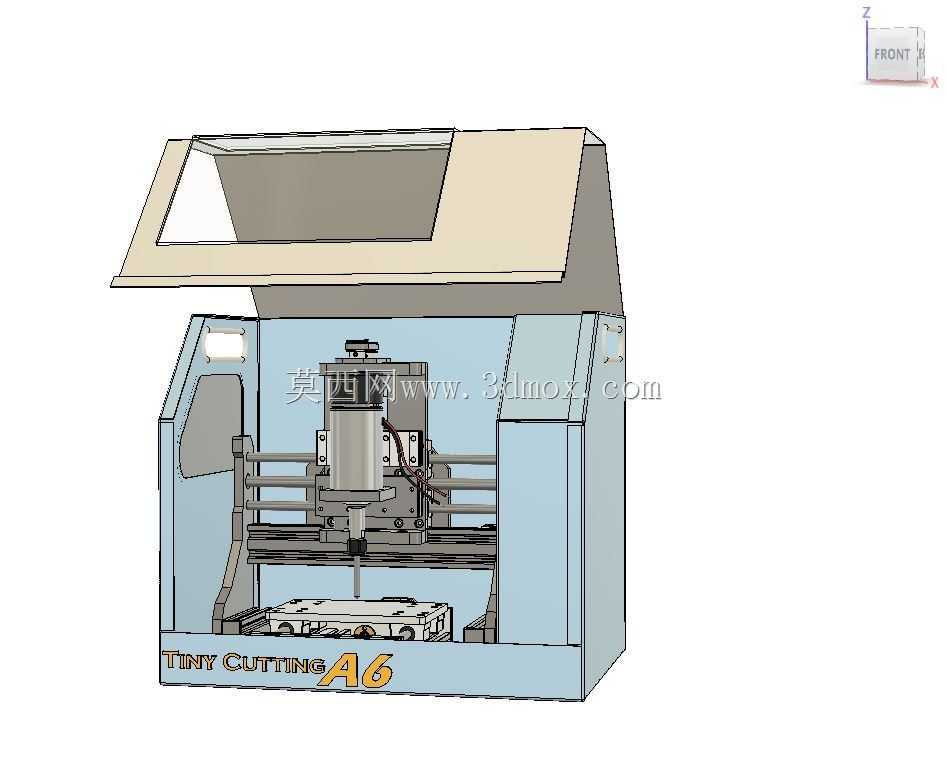

从功能特性来看，设备采用全封闭半开式护罩结构，上掀式透明观察窗既可以在加工过程中阻挡切屑飞溅、降低加工噪音外传，也能随时掀开观察窗完成工件装夹、刀具更换、加工状态核验的操作，护罩侧面预留的走线槽位可以规整排布主轴供电、信号传输线路，避免加工过程中线路拖拽干涉运动轴的运行轨迹。设备的运动结构采用经典的台式雕刻机龙门布局，X轴负责带动主轴组件做横向进给，Y轴负责承载工件工作台做纵向进给，Z轴完成主轴的上下进刀与抬刀动作，三轴均采用直线导轨作为运动导向部件，配合精密传动副可以保证小尺寸加工场景下的进给精度，满足印刷电路板加工所需的微米级走刀精度要求，避免出现线路刻断、刻偏的问题。

设计过程中，首先围绕PCB加工的核心需求做了参数边界锁定：加工行程覆盖常规单面板、双面板的通用尺寸，不需要追求大行程带来的结构冗余，以此压缩整机的外形尺寸；主轴选型匹配PCB加工常用的微小径铣刀、雕刻刀的转速要求，保证高速旋转下的刀具跳动量控制在合格范围内，避免断刀、加工面毛刺过多的问题。工作台采用带定位基准的平面结构，可以搭配通用夹具固定不同厚度的PCB基板，不需要定制专用工装，降低用户的使用成本。设备正面的操作区域预留了足够的手部操作空间，装夹工件时不需要将身体探入设备内部，更换刀具时Z轴抬升到最高位置后有足够的操作间隙，日常维护时可以快速拆卸侧护板完成导轨润滑、传动副张紧的常规保养操作。

考虑到桌面使用场景的安全需求，护罩的开合位置设置了安全触发结构，当观察窗掀开至安全角度以上时，设备会自动锁定主轴旋转与轴进给动作，避免误操作带来的安全隐患。设备底部设置了可调式减震脚杯，可以根据工作台面的平整度调整四个支撑点的高度，保证工作台面处于水平状态，避免长期放置出现机身倾斜影响加工精度的问题。切削区域的底部预留了切屑收集空间，加工产生的PCB切屑不会堆积在导轨或传动部件表面，日常清理只需要掀开护罩用毛刷清扫即可，不需要拆解复杂的结构件。

从结构建模的细节来看，所有的外护罩钣金件都做了折弯边加强设计，薄钣金不会因为加工过程中的振动产生共振异响，内部的安装支架都采用标准化的型材拼接结构，不需要复杂的定制铸件，既降低了加工制造成本，也方便后期的零部件更换维修。主轴安装座设计了同轴度调节结构，可以在装配时微调主轴的垂直精度，保证刀具垂直于工作台面，避免加工出现斜面、孔位偏斜的问题。三轴的行程限位都设置了硬限位与软限位双重保护，即使控制系统出现误信号，运动轴触碰到硬限位块也会立即停止运行，避免超程撞机损坏主轴或导轨部件。

这款设备的设计没有追求冗余的多功能拓展，而是聚焦在小尺寸PCB雕刻切割的核心需求上做结构优化，所有的结构设计都围绕精度保持、操作便捷、占地小巧三个核心点展开，没有多余的装饰性结构，每一处外形结构都对应实际的功能需求，比如护罩的斜面设计既可以提升观察视野，也能让加工产生的噪音在护罩内部形成漫反射降低外传音量，设备前部的标识区域既做了型号标注，也可以作为操作提示的粘贴位置，不会破坏整体的结构协调性。对于需要搭建桌面级PCB加工场景的使用者来说，这套结构模型完整还原了设备的所有装配关系、运动边界、安装尺寸，可以直接作为设备选型参考、结构优化设计的基础模型使用，所有的配合尺寸都按照实际加工装配的公差要求做了预留，不存在结构干涉、装配冲突的问题。
