汽车转向系统万向转向节联合结构

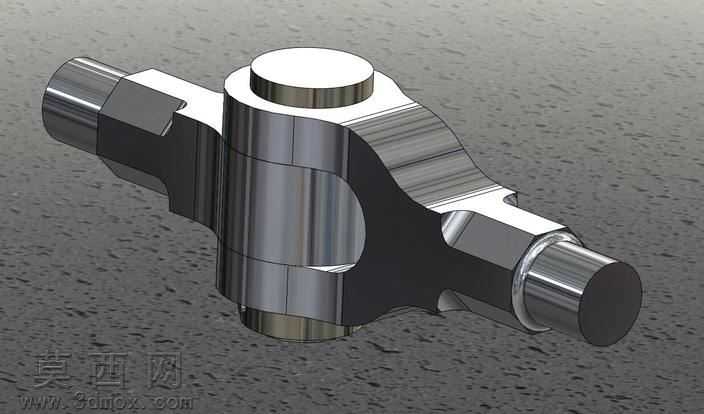

本作品为汽车转向系统核心铰接部件转向节联合的三维参数化模型，建模阶段以机械设计中万向铰接结构的传动逻辑为核心依据，首先通过草绘绘制主体回转截面与两侧销轴的基准轮廓，采用回转特征生成中间主壳体的基础回转结构，再通过拉伸、切除特征完成两侧对称销轴的轴径、定位台阶与端面结构的构建，顶部的限位销轴结构同样通过回转与拉伸组合特征实现，各配合面预留了符合机械加工公差要求的装配间隙。建模过程中对壳体与销轴的过渡区域做了圆角优化处理，避免应力集中问题，所有特征均保留完整参数化历史记录，可根据不同车型的载荷需求调整轴径、壳体壁厚、销轴长度等核心尺寸。材质渲染阶段，模型整体赋予高抛光合金钢材质，调整金属材质的反射率、粗糙度与环境光遮蔽参数，还原金属机加工表面的细腻金属光泽，销轴端面做了细微的倒角高光处理，壳体表面添加轻微的机加工纹理质感，背景采用哑光颗粒质感的中性灰色调，通过三点布光方案突出部件的立体结构与金属质感，主光源从侧上方投射形成清晰的明暗交界线，辅助光源补全暗部细节避免死黑，轮廓光勾勒部件边缘轮廓提升整体层次感。结构设计上，该部件采用十字轴式万向铰接逻辑，中间壳体作为核心承载结构连接两组垂直布置的销轴，可实现两个垂直方向的角度偏转，满足转向系统在车轮跳动与转向动作叠加时的角度补偿需求，各销轴与壳体的配合面设计为高精度圆柱配合，保证传动过程中的同轴度与运转平顺性，顶部销轴设置有限位凸台结构，可限制最大偏转角度避免部件脱出，整体结构紧凑、承载能力强，符合汽车底盘部件高可靠性、高疲劳强度的设计要求。设计过程中参考了成熟车型转向节的结构参数，在保证结构强度的前提下尽可能优化壳体壁厚，实现轻量化与结构强度的平衡，所有棱边均做了去毛刺倒角处理，符合实际机械加工的工艺要求，模型可直接用于装配验证、运动仿真与工程图导出。
