滚筒式搅拌单元装配结构三维设计

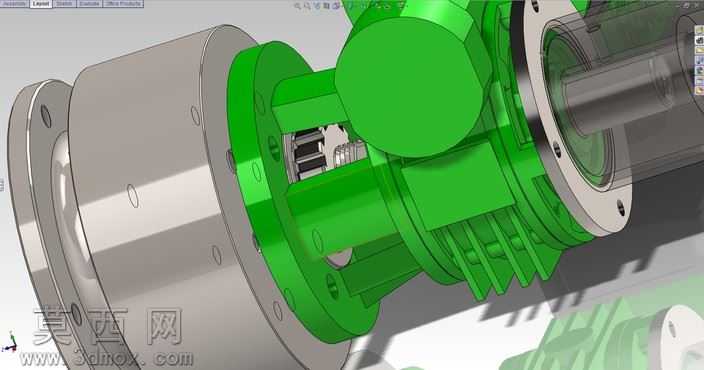

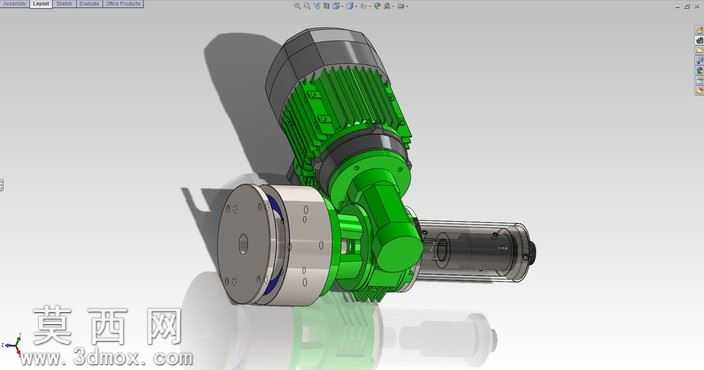

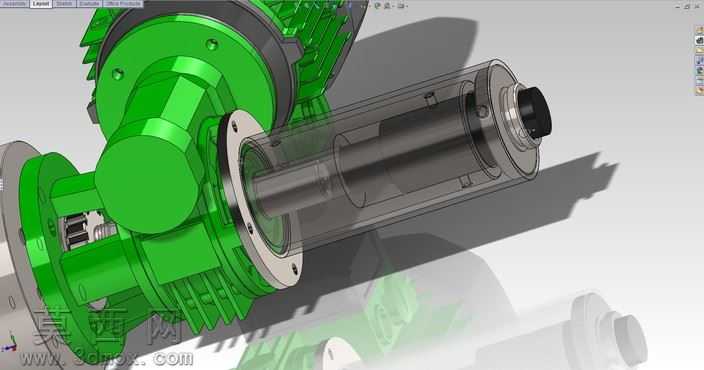

本作品为滚筒式搅拌单元的完整装配三维设计，依托三维建模软件完成全参数化构建，从核心动力输入部件到终端搅拌执行结构均做了精细化还原，可清晰呈现整套搅拌单元的装配逻辑与运行原理。建模过程中首先搭建整体装配骨架，确定动力端、传动端、搅拌执行端的同轴度与装配基准，先完成驱动电机部分的建模：电机外壳采用散热筋阵列特征构建，还原真实电机的散热结构形态，端盖、接线盒等附属部件均按照实际工业产品的比例做细节刻画，材质上为电机外壳赋予深绿色工程塑料与金属端盖的组合材质，散热筋处做细微的磨砂质感处理，还原工业电机的真实外观质感。传动衔接部分采用银色金属材质，还原金属加工件的车削纹理，端面上的刻度标识通过贴图特征实现，清晰呈现安装对位的参考标记，传动腔体内部的轴承、密封件等隐含结构也做了完整建模，确保装配关系不存在干涉问题。终端搅拌滚筒部分采用半透明与金属材质结合的渲染方案，透明筒体可直观展示内部的搅拌腔空间，端盖的紧固件、密封结构均按实际装配要求做阵列排布，还原真实设备的紧固连接逻辑。整套模型的设计思路围绕模块化装配展开，将整套搅拌单元拆分为动力模块、传动衔接模块、搅拌执行模块三个独立子装配，每个子装配可单独拆解查看内部零件结构，各模块间的配合关系采用同轴、面重合等标准装配约束，完全符合实际机械装配的工艺要求。渲染阶段采用工作室环境光，添加柔和的地面阴影效果，突出各部件的轮廓层次与材质差异，金属部件添加适度的反射效果，透明筒体做折射参数调整，避免出现失真的透明效果。整套模型完整还原了滚筒式搅拌单元的核心结构，可用于机械结构教学、设备方案展示、同类产品设计参考等场景，各零件均保留可编辑的建模参数，支持根据实际使用需求调整尺寸规格与结构细节，装配过程中已完成全局干涉检查，不存在零件间的配合冲突，能够直观演示搅拌单元的动力传递路径与工作运行状态。
