0.75至1.1千瓦离心式跳堡风机结构

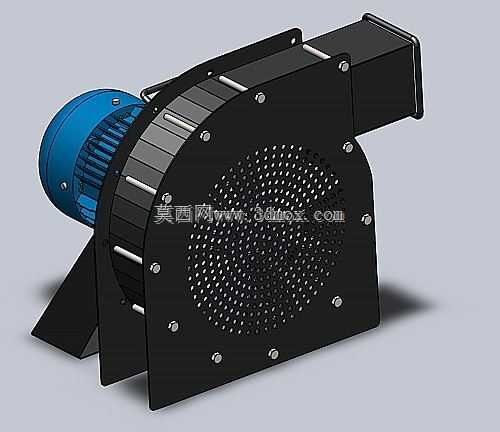

　　这套三维结构围绕小型离心通风设备展开，主体由蓝色驱动电机、黑色蜗壳风室、侧向方形出风口、带孔进风面板和底部支撑支架组成，适用于餐饮设备、小型工业工位、局部排风、热风循环以及需要稳定空气输送的紧凑场合。模型在外观上保留了跳堡风机常见的布置方式：电机横向接入蜗壳侧部，叶轮封闭在钣金壳体内，气流从带密集圆孔的正面进入，经叶轮加速后沿蜗壳导向，从上方偏侧的矩形风道排出。这种结构的重点不在于复杂曲面，而在于各功能部件之间的空间关系、安装边界和维护可达性。

　　从实际使用角度看，0.75kW与1.1kW功率段的风机通常承担中等风量、中等压损的通风任务。餐饮场景中，它可作为小型炉灶排风、设备散热或空气补风部件；工业场景中，则常用于电子设备冷却、包装机械热风循环、小型除尘支路、烘箱风道以及生产线局部排烟。蜗壳式结构相比普通轴流风扇，能够在有限出口面积下提供更高压力，适合连接短风管、弯头或过滤层。设计时需要重点校核出风口方向与设备外壳的干涉关系，尤其矩形出口带有外翻边和折边结构，后期若接帆布软接、法兰或风管，应预留紧固件操作空间。

　　外形建模采用工程设备常用的分件表达思路。电机部分以圆柱机座、散热筋、端盖和安装接合面构成，蓝色外壳与黑色风壳形成明确的功能分区。蜗壳侧板通过多颗螺栓连接，正面圆孔阵列既体现进风防护网板的形态，也提示实际产品中需要考虑异物防护、进风阻力和清洁维护。侧板上的螺栓位置沿蜗壳轮廓分布，建模时不能只按视觉均布处理，应结合密封压紧和钣金搭接边来布置，避免螺栓过于靠近折弯线或出风口加强边。底部支架为斜向承托结构，承担电机与蜗壳整体重量，安装面需要考虑地脚螺栓、焊接强度以及设备运行振动。

　　结构设计上，电机轴与叶轮中心的同轴度是关键边界。电机通过侧部法兰或支架与蜗壳连接，叶轮位于风壳内部，若三维布局中未给轴承、轴套、密封盘和叶轮锁紧件留出空间，实际装配时容易出现叶轮擦壳、维护拆卸困难等问题。蜗壳内部型线应围绕叶轮外径建立连续扩压通道，侧板与叶轮端面之间保留合理间隙；间隙过大易产生回流损失，过小则对钣金焊接变形和轴承窜动提出更高要求。正面进风孔区域需要保持足够有效通流面积，孔边距、孔径和板厚会影响防护刚度与风噪表现。

　　安装边界方面，该设备并非单纯落地件，底部支架、电机尾部和侧向出风口共同决定占位。设备靠墙布置时，电机后端应预留接线盒、线缆弯曲和检修空间；出风口向上并侧向伸出，接管后需关注风管重量是否直接压在蜗壳出口上，必要时增加独立吊架。支架底脚的孔位应与整机重心匹配，尤其电机偏重一侧，地脚固定后要避免启动时整机绕支架摆动。若用于餐饮设备，还应在蜗壳底部或低位区域考虑油污清洁、排油接口以及可拆卸面板的位置；若用于热风循环，则材料与涂层需适应温度升高带来的热膨胀。

　　建模表达中，钣金件的折弯厚度、螺栓头高度、出风口外翻边、支架斜撑和电机散热筋都被清楚呈现，便于结构工程师在总装阶段判断外形包络、检修路径和风道连接方式。对于选型人员而言，该类模型的价值在于快速确认风机与主机壳体、风管方向、电机接线侧和底脚安装面之间的协调关系；对于详细设计而言，则可在此基础上继续补充叶轮参数、蜗壳内部型线、减振垫、密封垫和紧固件规格，使概念布局进一步转化为可制造、可装配的通风设备。
