25mm方管直角转接弯头结构

　　现场做方管框架时，最容易卡住人的不是主梁下料，而是两根25mm方管在转角处怎么接得顺、装得快、后期还不晃。这个直角转接件就是针对这类痛点展开的：它不走焊接老路，也不靠外露角码拼凑外观，而是把两个互相垂直的承插通道做进同一个本体里，让横竖两根方管从相邻两个端面插入，靠内腔包覆和侧壁限位完成90度转向。

　　从使用场景看，这类结构在轻型设备机架、工作台围挡、物料小车扶手、输送线侧护栏、检测台支架、展会道具骨架里都很常见。那些场合对方管接头的要求并不完全相同：有的强调拆装频次，希望框架能反复打包转运；有的强调外表面整洁，不能在可见面露出大颗螺栓头；有的则关注装配效率，工人切完定长方管后，直接涂胶或打入紧定螺钉即可成框。弯头本体把转角受力从单点焊缝转移到一段连续包覆区域，配合方管自身的截面惯性矩，能让拐角在受侧向推压时减少张开变形。

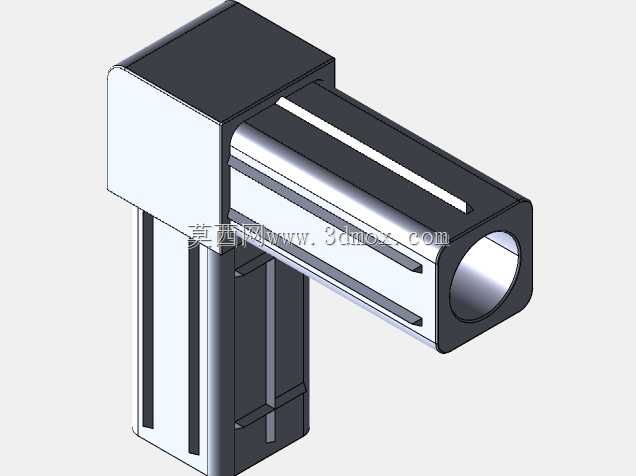

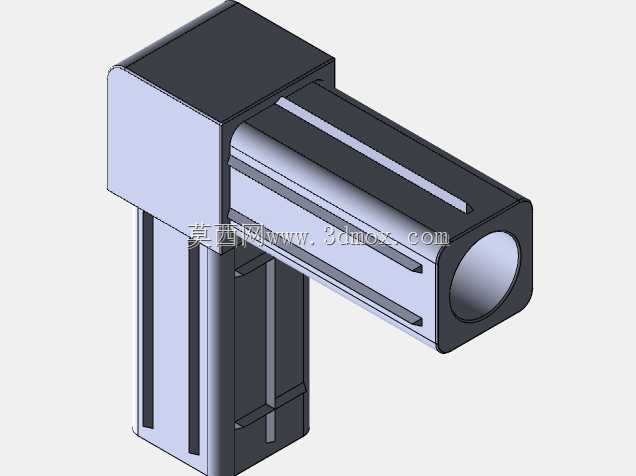

　　结构上，本体一端沿水平方向延伸出长套筒，另一端沿竖直方向形成短套筒，两个通道轴线垂直相交但不互相贯通到底。这样处理有实际好处：方管插入后不会在拐角内部互相顶死，装配时能明确控制插入深度；封闭的中转区域也让弯头外形更完整，避免两根管材在交汇处露出缝隙。水平段外侧面开出多条纵向凹槽，竖直段同样保留槽位，这些槽不是单纯装饰：一方面减少实体材料堆积，降低厚壁区域收缩不均的风险；另一方面在注塑或切削加工后形成视觉分区，也能为卡扣、盖板、装饰条提供定位边界。

　　内腔尺寸围绕25mm方管设计，重点控制的是名义内孔、导入倒角和配合公差。方管原材料即使标称25mm，实际来料也会有圆角、壁厚偏差和轻微扭曲，因此入口处需要做短距离引导斜面，让管材在不对中的情况下也能滑入。配合不能一味追求紧：间隙过小，现场喷涂层、氧化膜或轻微磕碰都会让插管困难；间隙过大，框架又会在拐角处产生转动虚位。比较稳妥的思路是让内腔主段承担直线导向，入口段放宽便于穿管，局部再通过螺钉侧向压紧或结构胶填充，把制造公差和装配便利性平衡掉。

　　安装边界也要在建模阶段提前交代清楚。弯头本体外部不是简单方块，水平套筒从立块侧面向外伸出，竖直套筒向下展开，两个方向都要预留足够的插管行程。排布框架时，不能只按方管中心线算长度，还要把接头插入深度从管材净跨里扣除；若相邻位置还要安装脚轮、门板铰链、层板托或设备面板，螺钉头不能与套筒侧壁干涉。外露端面采用圆角过渡，既降低搬运时的划伤风险，也能缓解拐角应力集中。端部圆孔区域与方管通道形成清晰的视觉端面，便于检查管材是否插到位。

　　受力思路上，这种接头主要承担框架拐角的弯矩、扭矩和拉拔组合作用。人推扶手时，竖直管与水平管之间会产生使夹角张开的趋势；接头外侧块状区域承受压缩，内侧承插壁承受管材转动带来的挤压。把水平套筒做长，可以增加力臂方向上的接触长度，让紧定螺钉不必单独承担全部弯矩；竖直段保留连续外壁，则能防止侧向撞击时局部开口。对于需要频繁拆装的场景，可在侧壁预留螺钉孔，使压力作用在方管平面而不是棱边上，避免顶伤管壁后造成拆卸困难。

　　建模时应先确定两条垂直通道的中心关系，再反推外轮廓壁厚。内孔按方管截面建立，端部导入角、侧壁槽位、螺钉过孔和局部加强区依次加入。圆角不要只放在外观面，内腔转折处也应保留合理过渡，因为框架受载时，转角根部往往是应力传递最复杂的位置。外形上黑白分面的表达虽然属于渲染处理，但结构逻辑仍然清晰：大块实体负责交汇承载，长条套筒负责导向与包覆，槽位负责减重和工艺分区。

　　放到整机或整线设计里，这种90度方管弯头的价值在于把复杂转角标准化。设计人员不需要为每个框架拐角重新画焊接件，也不用在现场依赖焊工水平；采购和装配端只需按25mm方管系列选型，切管、去毛刺、插管、锁紧即可完成搭建。对于需要后期改尺寸的工位器具，这种可拆转接方式还能让管材重复利用，减少改制废料。整体结构没有复杂运动件，可靠性来自配合边界、插入深度和拐角刚度的合理设定，特别适合轻型机械外围框架与工业辅助设施的快速搭建。
