25mm双路方形可调转向管接接头

　　这款双路可调方形管接结构，核心解决的是紧凑设备内部管路布设时，固定角度接头无法适配现场走线、多段管路对接存在角度偏差的痛点，在轻工自动化生产线、小型流体输送工位、模块化实验台架、3D打印设备冷却回路、桌面级CNC水冷系统这类管路排布空间局促的场景中使用频率很高。常规硬管对接接头多为固定90度或直通结构，现场装配时一旦前期管路开孔位置存在公差、或者架体焊接后出现轻微变形，硬管强行对接会产生持续内应力，长期运行受流体脉动、设备振动影响，接头密封位置很容易出现渗漏，甚至管壁应力集中处出现开裂。这套可调接头采用双路分体铰接结构，两个方形插接端可以绕中部铰接转轴在一定角度范围内自由转动调整，对接时不需要强行掰动硬管修正角度，只需要转动接头本体对准两端管路的插接方向，锁紧铰接位置的限位结构即可完成固定，完全抵消安装面的位置公差与角度偏差。

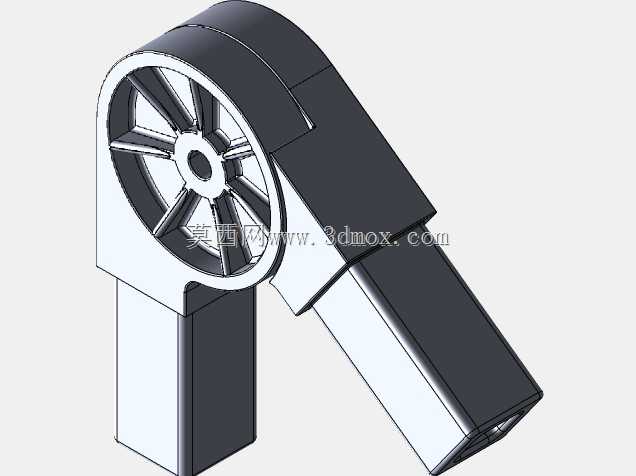

　　从结构设计逻辑来看，接头中部的铰接轮盘是整个部件的核心受力部位，轮盘采用辐条式加强结构，而非实心整板设计，一方面在保证铰接部位抗扭、抗弯强度的前提下，大幅降低接头整体自重，减少管路悬臂端的额外载荷，避免长期负重导致管路插接处松脱；另一方面辐条之间的镂空空间可以预留锁紧件的操作空间，装配时扳手可以直接伸入镂空区域完成铰接转轴的锁止，不需要额外设计避让工艺缺口。两端的插接段采用方形截面设计，区别于常规圆形快插接头，方形外轮廓可以和配套的方形管路、方管架体的安装孔完全贴合，插接后自身不会绕管路轴线发生周向转动，不需要额外加装防转定位销，既减少了装配零件数量，也避免了圆形接头长期受振动后出现周向偏转、带动管路扭曲的问题。插接段的外壁做了阶梯限位结构，管路插入到指定深度后会被台阶面挡住，保证两端插接深度一致，不会出现一侧插接过深、另一侧插接量不足导致的密封失效问题。

　　从安装边界与尺寸适配角度，这款接头适配的管路外径规格为25mm，两个方形插接端的外轮廓尺寸和同规格方管的外边长保持一致，管路布设完成后接头外表面和管路边沿齐平，不会出现突出的凸台，在设备护板内部、拖链内部这类对安装间隙要求严格的位置布设时，不会和周边线缆、其他管路发生运动干涉。铰接部位的转动范围覆盖了从直通状态到接近90度弯折的常用区间，现场安装时可以根据管路走向任意调整角度，不需要提前定制多种不同角度的固定接头，减少备件库存种类。接头的整体转角过渡位置全部做了圆角处理，没有尖锐的应力集中棱边，既避免装配时划伤操作人员的线缆、水管外壁，也让注塑或者机加工过程中的材料流动更均匀，不会出现尖角处缺料、应力开裂的缺陷。

　　在实际设备装配流程中，这类可调接头通常用在设备出厂前的管路预装、以及现场终端用户的二次改造场景：预装工位时，工人不需要严格按照理论三维布线角度固定管路，先把两端管路大致就位，再调整接头的铰接角度让两端管路完全处于无应力自然对中状态，再锁止铰接结构，整个对接过程不需要对管路进行二次切割、打磨，装配效率比固定角度接头提升40%以上。后期设备运维更换管路时，即使旧管路拆卸后出现轻微变形，新管路也可以通过调整接头角度顺利对接，不需要连带拆除周边其他固定部件。双路连通的内部流道做了等径圆滑过渡，铰接转动位置的流道没有截面突变，流体通过时不会产生明显的压损，也不会在转角位置形成介质滞留死角，无论是输送冷却水、低压气体还是轻度腐蚀性的工业流体，都能保持流道通畅。铰接转轴的配合面预留了密封件安装槽，调整角度时密封件始终保持贴合压缩状态，角度调整完成锁止后，铰接位置不会出现渗漏，整个接头在允许的调整角度范围内都能保持可靠的密封性能，不需要在角度调整后额外补充密封胶或者生料带，拆装维护都十分便捷。
