乘用车铝合金多辐条轮毂结构设计方案

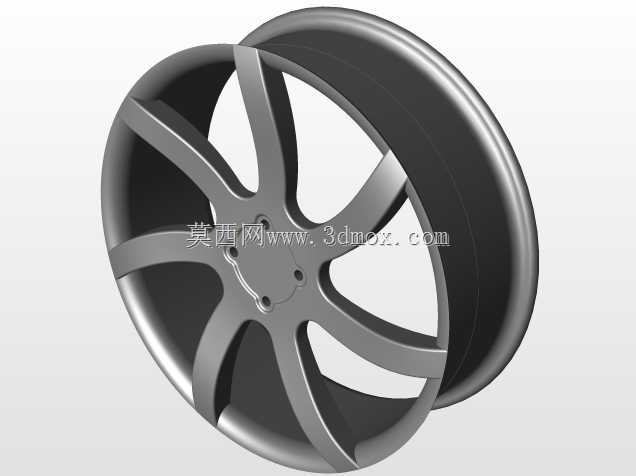

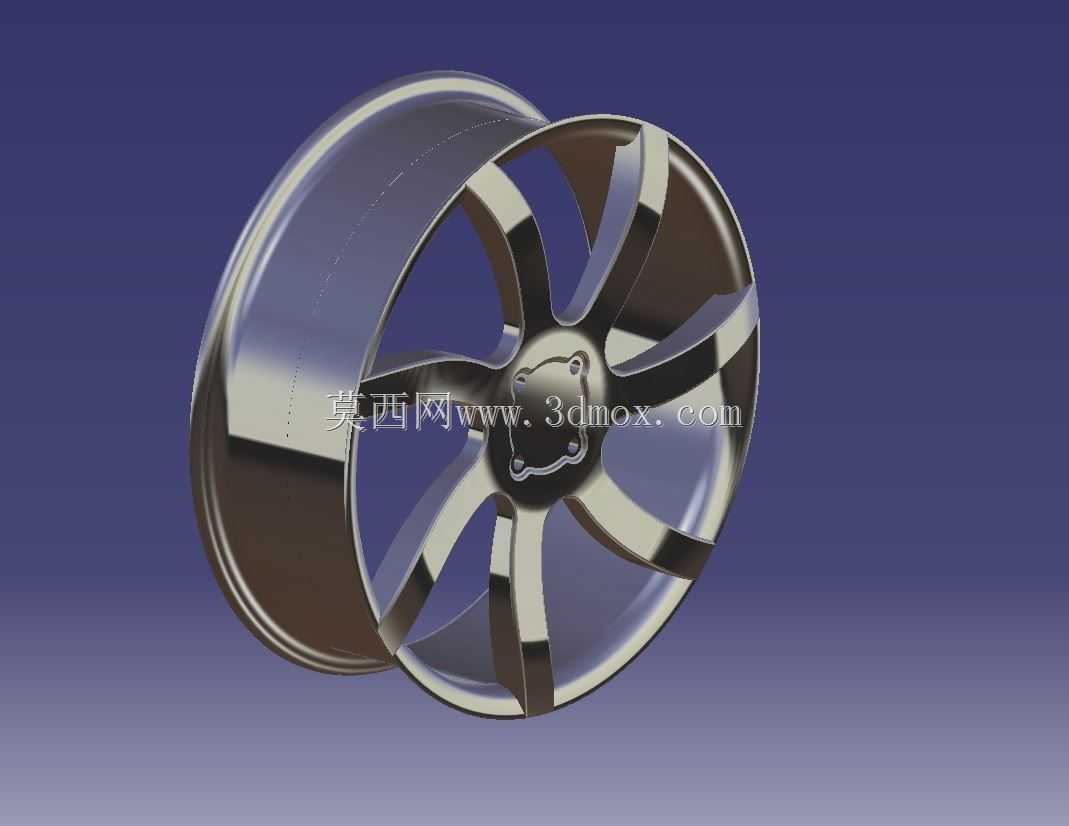

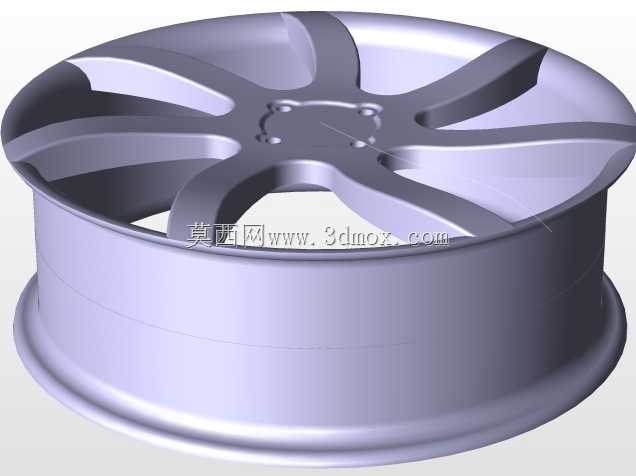

日常做整车底盘行走系统匹配时，轮辋是连接轮胎与车桥轴头的核心承载部件，这个多辐条铝合金轮辋的设计，首先要兼顾承载性能与轻量化需求，区别于钢制轮辋的冲压焊接结构，铝合金材质的轮辋通过一体铸造成型后做机加工精加工，能在满足同等载荷要求的前提下降低非簧载质量，直接提升整车的悬挂响应速度与行驶平顺性。从实际装车场景来看，这类轮辋多用于家用紧凑型及中型乘用车，适配16-18英寸区间的子午线真空轮胎，轮辋的胎圈座位置做了符合国标要求的锥面设计，能保证轮胎充气后与轮辋紧密贴合，避免高速行驶时出现轮胎脱圈、漏气的风险。设计过程中首先要确定的是安装边界参数，轮辋中心的定位孔需要与车桥轴头的定位凸台精准配合，PCD节圆直径的孔位分布要对应车型的轮毂轴承安装法兰，螺栓孔的倒角设计要适配轮毂螺栓的球面贴合面，保证安装时螺栓锁紧力均匀分布，不会出现轮辋安装偏摆、高速抖动的问题。轮辐部分采用七辐双肋的结构布局，每根辐条从中心安装盘位置向轮缘方向平滑过渡，截面做了变厚度设计，靠近中心安装座的位置厚度更大，能传递、分散整车垂直载荷与转弯时的横向载荷，靠近轮缘的位置逐渐收窄，在保证结构强度的同时留出足够的刹车系统散热空间，避免长时间制动时热量堆积在轮辋内部引发轮胎温度过高、制动效能衰减的问题。轮辋的轮缘部分做了加厚的防擦设计，日常行驶中遇到路肩剐蹭时，首先接触的是轮缘的凸起防护边，不会直接损伤胎圈座的密封面，也能降低轮辋本体受冲击变形的概率。轮辋的气门嘴安装孔预留位置避开了辐条的遮挡区域，后期安装胎压监测传感器、给轮胎充气时不需要额外调整轮辋角度，维修保养的操作便利性更好。从结构受力的角度考虑，辐条与轮辋本体的连接位置做了大圆角过渡，避免应力集中导致的疲劳开裂，在经过减速带、坑洼路面时，轮辋承受的冲击载荷能顺着辐条平滑传递到中心安装座，不会在连接位置出现应力突变。整个轮辋的外观曲面做了高光铣削的造型处理，在满足结构性能的前提下兼顾外观装饰属性，辐条表面的曲面落差能在行驶过程中形成光影变化，符合家用乘用车的外观设计需求。做三维建模过程中，需要重点校验轮辋的偏距参数，保证装车后轮胎的接地面中心与整车设计的轮距参数匹配，不会出现轮胎蹭翼子板内衬、蹭刹车卡钳的装配干涉问题，同时要预留平衡块的安装位置，保证后期轮胎动平衡操作时，平衡块能牢固贴合在轮辋的轮辋槽位置，不会在高速旋转时脱落。轮辋的中心孔周边设计了均匀的减重凹槽，在不降低安装面结构强度的前提下进一步降低整体重量，同时凹槽的位置能容纳轴头的防锈盖，避免安装后出现凸起干涉。这类轮辋的设计还要考虑轮胎拆装的便利性，轮辋的深槽尺寸符合轮胎拆装的操作要求，维修店的普通轮胎拆装机就能完成轮胎的拆装作业，不需要特殊的专用工具，降低后期的使用维护成本。
