重卡轮毂后缘连接轮盘结构设计

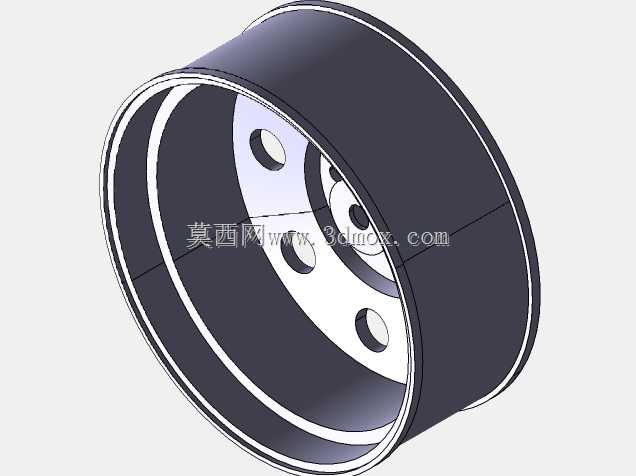

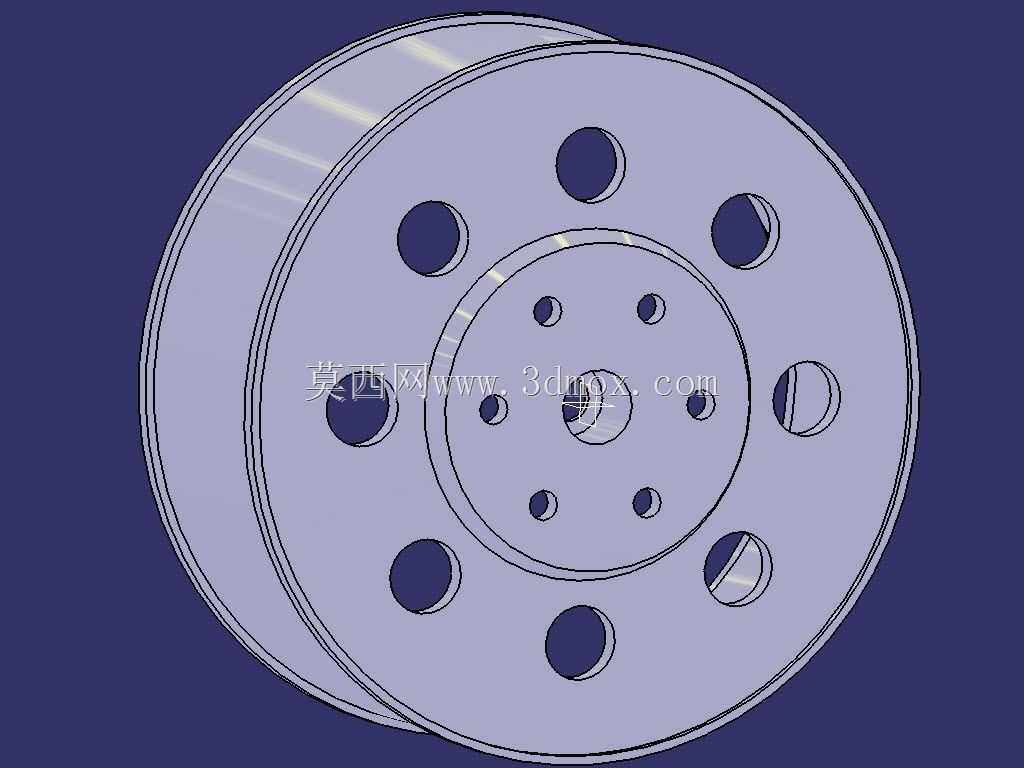

商用车轮端的轮盘类零件，是承载整车重量、传递驱动扭矩的核心受力部件，这款轮盘结构主要适配重型卡车的后驱动轮后缘安装位，日常作业中需要同时应对铺装路面的持续滚动载荷、非铺装路面的冲击载荷，以及制动过程中产生的交变热应力耦合作用，设计阶段首先要平衡零件强度与簧下质量的矛盾——过重的轮盘会增大整车簧下重量，直接影响悬架响应速度与轮胎抓地表现，过薄的结构又无法满足重载工况下的抗疲劳要求。从结构布局来看，轮盘采用双层叠合的盘体设计，外层大直径盘体对应轮辋的安装贴合面，加工时需要保证端面全跳动公差控制在0.1mm以内，避免轮辋安装后出现径向跳动引发的轮胎偏磨问题；内层小直径凸台对应车桥轮毂轴的安装定位止口，止口直径的公差带选用H7级过渡配合，保证装配时轮盘与轮毂轴的同轴度，避免高速行驶时出现轮端抖动。盘面上的开孔做了差异化排布：外圈大直径通孔为轮辋固定螺栓的穿装位，孔位分布圆直径严格匹配标准重卡轮辋的螺栓孔距，每个孔位周边做了1.5mm的倒角处理，既可以消除螺栓装配时的应力集中，也能避免孔口锐边划伤螺栓镀层引发锈蚀；内圈的小直径孔分为两类，一类是轮毂轴端的固定螺栓孔，另一类是减重工艺孔，减重孔的位置经过拓扑优化计算，全部落在盘体受力的低应力区域，在不削弱整体结构强度的前提下，相比实心盘体减重约22%，有效降低了簧下质量。两层盘体之间的过渡圆角做了R3的圆弧处理，避免直角过渡带来的应力集中问题，经过有限元仿真验证，在满载13吨轴荷、过坑冲击载荷达到3.5倍静载荷的工况下，过渡位置的最大应力值低于材料屈服强度的60%，满足100万公里疲劳寿命的设计要求。实际装配过程中，轮盘的安装端面需要做精加工处理，表面粗糙度达到Ra1.6，保证与轮辋、轮毂的贴合面接触面积超过90%，避免长期使用后出现连接螺栓松动的问题；盘体的厚度方向尺寸需要匹配轮端的安装空间，总厚度控制在轮辋与制动鼓之间的预留间隙内，避免装配后出现运动干涉。针对重卡经常行驶在多尘、涉水路段的使用场景，轮盘的非配合表面做了喷塑防锈处理，配合面做了磷化处理，既可以抵御路面泥水、融雪剂的腐蚀，也能保证配合面的装配精度不会因为锈蚀出现偏差。设计时还考虑了售后维护的便利性，所有螺栓孔的位置都预留了足够的扳手操作空间，拆卸轮胎时不需要额外调整轮盘位置即可完成螺栓拆装，降低了维保环节的操作难度。在建模过程中，所有孔位的位置度、端面的形位公差都做了参数化关联，调整螺栓孔距、盘体直径等参数时可以自动更新所有关联特征，方便后续适配不同吨位、不同轮辋规格的重卡车型做衍生设计，减少重复建模的工作量。
