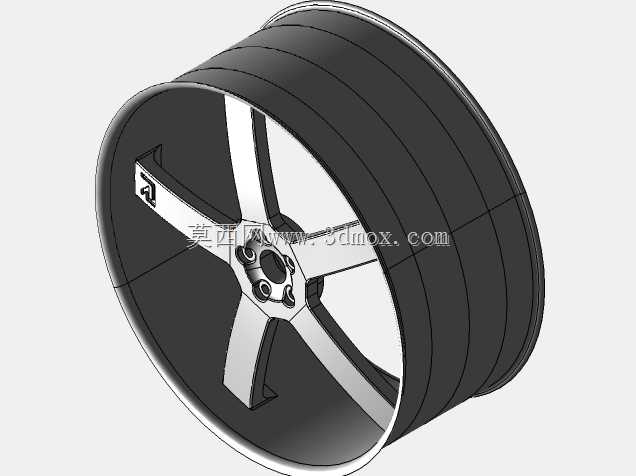

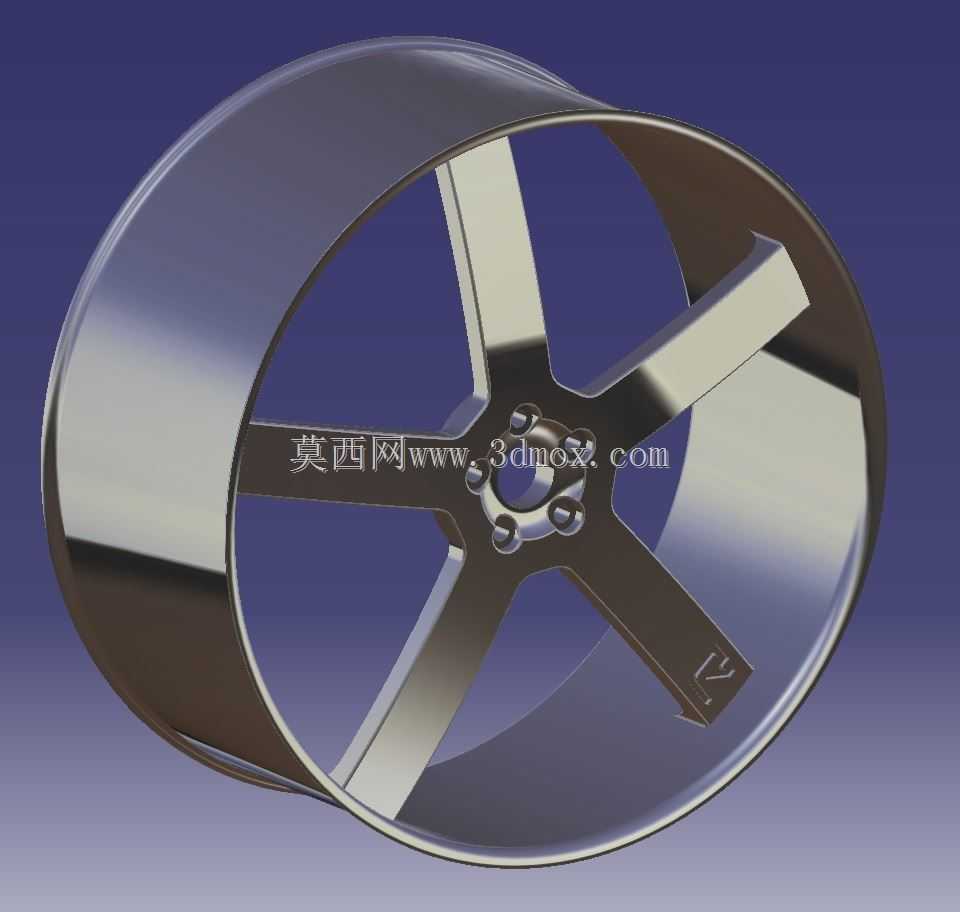

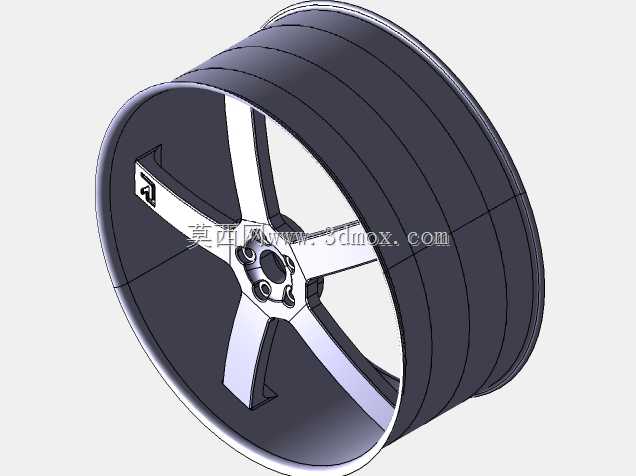

沃尔沃R型乘用车五辐轮毂结构设计

该轮毂结构面向乘用轿车行走系统配套开发，核心承担承载车身载荷、传递驱动与制动力矩、匹配轮胎安装的核心功能，日常应用场景覆盖城市铺装路面行驶、常规高速通勤等乘用车主流使用工况，可适配对应规格的真空子午线轮胎，满足家用轿车日常行驶的强度与动平衡要求。设计阶段优先考虑轮辋与轮胎的配合密封性，轮缘部位采用标准乘用车轮辋的凸缘结构，胎圈座角度与直径公差严格匹配对应轮胎的安装尺寸，避免行驶过程中出现轮胎脱圈、慢泄气等故障；同时轮辐采用五辐对称式布局，单根辐条做等宽变截面设计，靠近轮心安装座的位置截面厚度更大，向轮辋边缘延伸时逐步收窄厚度，既保证辐条在承受垂向冲击、侧向转弯载荷时的结构强度，又能合理控制整体重量，降低非簧载质量，提升车辆行驶的悬挂响应表现。安装边界层面，轮心部位的PCD节圆直径、中心孔尺寸、螺栓孔数量与沉孔深度均匹配对应沃尔沃车型的转向节安装接口，螺栓孔周边做局部加厚处理，分散螺栓紧固时的压应力，避免长期使用后安装面出现压溃变形；中心孔与转向节轴头采用过渡配合，保证轮毂安装后的同轴度，降低高速行驶时的径向跳动量。设计过程中同步考虑了制动系统的避让空间，轮辐内侧预留了足够的间隙，可容纳对应规格的通风制动盘与浮动式制动卡钳，避免转向或悬架跳动时轮辐与制动部件发生运动干涉；轮辋的偏距设置兼顾了轮距与转向拉杆的运动行程，不会导致转向时轮胎与翼子板内衬发生剐蹭。气门嘴安装孔设置在轮辋的标准位置，孔边做倒角处理，避免安装气门嘴时割伤橡胶密封层，同时预留了胎压监测传感器的安装位置，可直接适配原厂直接式胎压监测模块。表面处理层面预留了抛光与涂装的工艺余量，辐条表面的过渡圆角均做了圆滑处理，既降低应力集中系数，提升轮毂的抗疲劳寿命，也能减少涂装过程中的流漆缺陷，保证外观一致性。从受力特性来看，五辐对称结构的受力传递路径更直接，路面冲击从轮胎传递到轮辋后，可通过五根辐条均匀分散到中心安装座，避免局部应力过大导致的辐条断裂问题；同时对称结构在做动平衡校正时更容易调整平衡块位置，降低残余不平衡量，减少高速行驶时的方向盘抖动问题。轮辋的槽底深度符合轮胎拆装的工艺要求，维修更换轮胎时可顺利将胎圈压入槽内完成拆装，不会出现轮胎拆装困难的问题；轮缘的高度设计兼顾了轮胎侧向支撑与低扁平比轮胎的适配性，在激烈驾驶时可减少轮胎胎壁的侧向形变，提升转向响应的精准度。
