五辐运动风格乘用车铝合金轮辋结构设计

在乘用车底盘行走系统的部件开发中，轮辋作为连接轮胎与车桥的核心承载构件，其结构设计直接关联整车的操控表现、行驶安全与外观风格。这款五辐结构的轮辋，主要面向偏向运动定位的乘用车型开发，适配常规铺装路面的家用轿车、入门性能车的改装与原厂配套场景，日常使用场景覆盖城市通勤、高速巡航以及轻度的激烈驾驶工况，能够在保证结构强度的前提下，兼顾轻量化与视觉运动感的平衡。

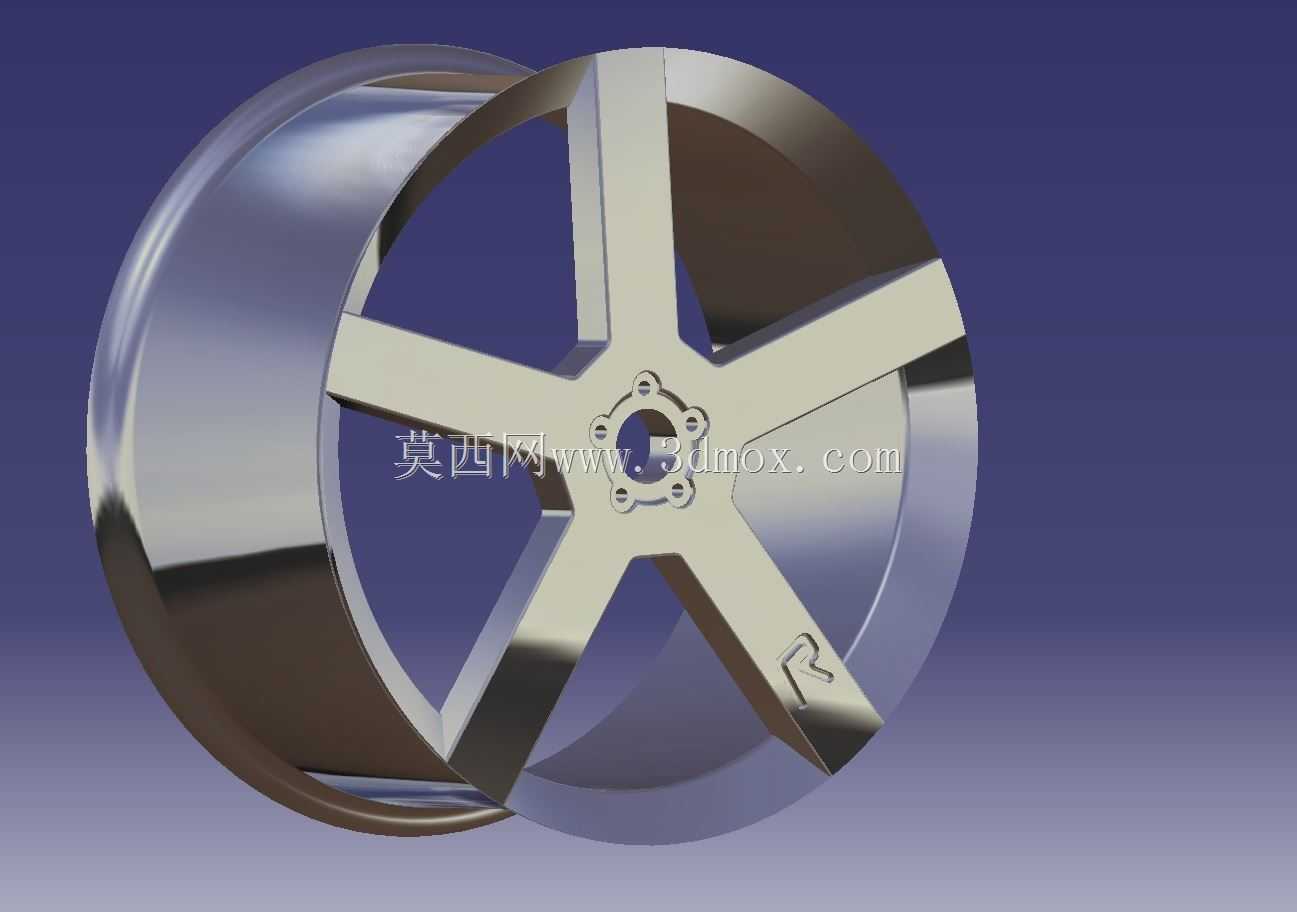

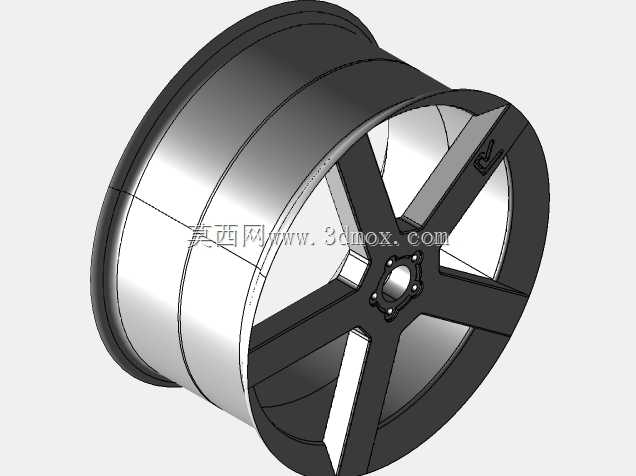

从实际装车的功能特性来看，轮辋首先需要承担整车垂直载荷的传递，在车辆经过颠簸路面、过弯侧倾、制动减速时，还要承受来自轮胎的径向冲击、侧向弯矩以及制动力矩带来的剪切作用，因此辐条的结构布局直接决定了轮辋的受力表现。这款轮辋采用五辐宽条的设计思路，每根辐条从中心安装盘位置向外延伸至轮辋胎圈座位置，辐条截面采用渐变式设计，靠近中心安装座的位置截面厚度更大，能够有效分散螺栓预紧力带来的局部应力，向轮缘延伸的过程中截面逐步收窄，在保证辐条抗弯截面模量满足强度要求的前提下，尽可能削减非受力区域的材料冗余，实现轻量化目标。辐条表面做了大面的铣削亮面处理，既能够提升外观的精致感，也能在加工过程中消除铸造环节产生的表面应力集中点，降低长期使用后出现辐条裂纹的风险。

中心安装区域采用了常规的乘用车五孔安装布局，螺栓孔的位置度公差严格按照整车装配要求设计，中心定位孔的尺寸与对应车型的轴头尺寸匹配，安装面的平面度控制在合理范围内，保证装车后轮辋与轴头法兰面完全贴合，避免高速行驶时出现车轮抖动的问题。轮辋的胎圈座结构按照标准子午线轮胎的匹配尺寸设计，轮缘位置做了加厚的防脱结构，在轮胎胎压不足或者遭遇较大侧向冲击时，能够避免轮胎从轮辋上脱开，提升行驶安全性。气门嘴的安装位置设置在两根辐条之间的轮辋凹槽区域，既方便日常充气操作，也不会与辐条、刹车卡钳产生运动干涉。

在设计过程中，需要重点考量轮辋的安装边界尺寸，首先是偏距参数的设定，需要匹配对应车型的悬挂几何，保证轮辋装车后不会超出翼子板边界，同时也不会与内侧的减震器、刹车卡钳、转向拉杆等部件产生运动干涉，在车轮上下跳动、转向到最大角度的全行程范围内，预留足够的安全间隙。轮辋的J值也就是轮辋宽度，需要与适配轮胎的宽度范围匹配，保证轮胎安装后胎侧的变形量处于合理区间，避免轮胎异常磨损。轮辋的中心孔周围预留了平衡块的安装位置，方便后期做动平衡时粘贴配重块，消除车轮高速旋转时的不平衡量。

从实际使用的场景适配来看，这款轮辋的宽辐条设计相比细多辐结构，在日常使用中更易打理，附着的刹车粉尘、路面污渍更容易清理，同时较宽的辐条也能更好地遮挡内侧的刹车系统，对于搭载大尺寸刹车卡钳的车型，也能在视觉上形成更协调的搭配效果。轮辋的轮辋槽深度按照标准设计，方便轮胎的拆装维护，在更换轮胎时不需要使用特殊工具就能完成轮胎与轮辋的分离，降低后期维护的难度。在结构强度验证环节，这类轮辋需要通过径向疲劳试验、弯曲疲劳试验以及冲击试验的考核，模拟车辆长期行驶过程中的交变载荷、过弯时的弯矩载荷以及驶过坑洼路面时的冲击载荷，确保在全生命周期内不会出现结构失效的问题。

另外在设计细节上，辐条背面做了掏空的加强筋结构，在不降低整体结构强度的前提下，进一步降低轮辋的整体重量，减少簧下质量，对于提升整车的悬挂响应速度、改善操控表现有明显的帮助。每根辐条末端与轮辋连接的位置做了大圆角过渡，避免应力集中，在承受大冲击载荷时，应力能够沿着圆角均匀分散到轮辋整体结构上，不会在连接位置出现应力峰值导致开裂。轮辋的表面处理采用多层涂装工艺，底层做防腐处理，中间层做色漆喷涂，表层做透明清漆保护，能够抵御日常行驶中路面碎石的击打、雨水以及融雪剂的腐蚀，长期使用也不会出现漆面脱落、氧化失光的问题。
