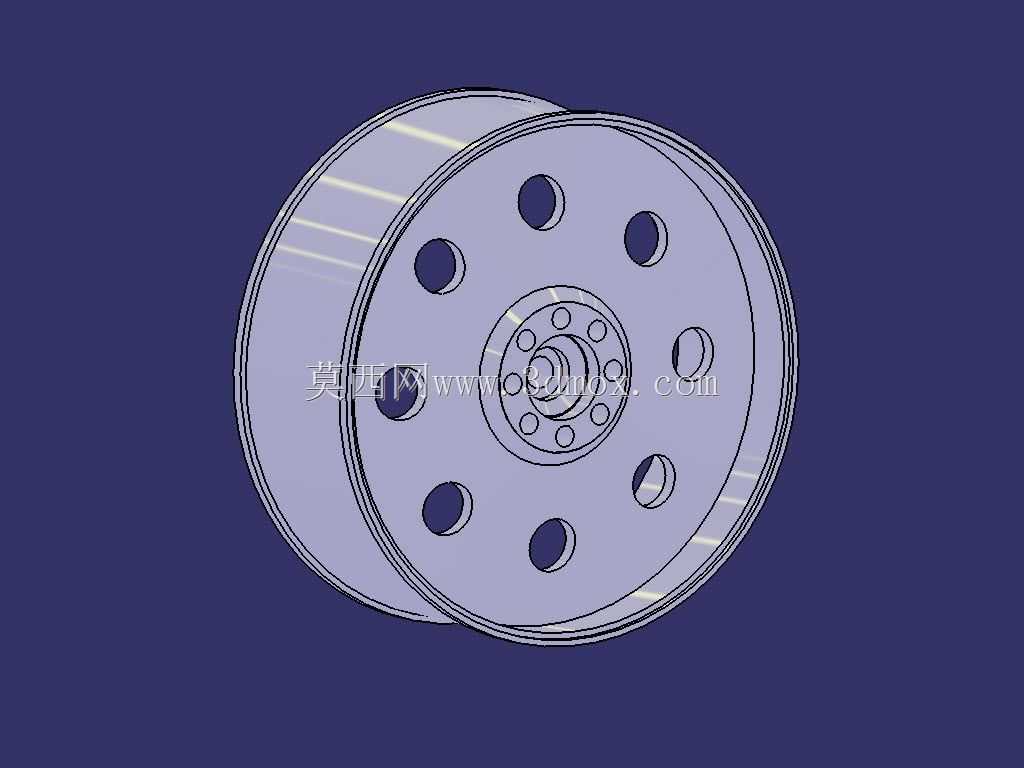

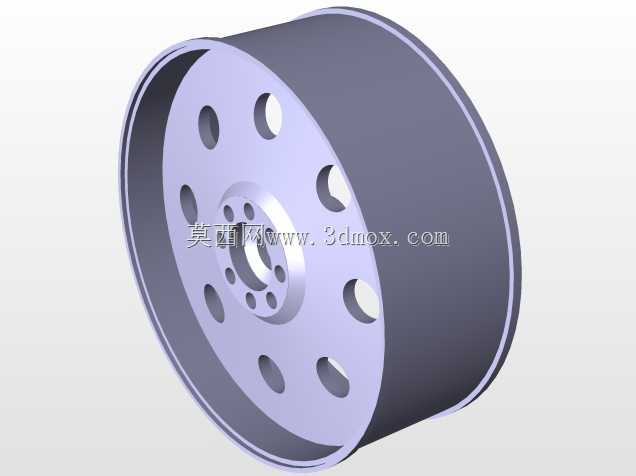

商用车前轮钢制轮辋结构设计

在商用车底盘行走系统的部件选型与结构设计环节，前轮轮辋的设计合理性直接关联整车行驶安全性、轮胎使用寿命与转向系统的受力稳定性，不同于乘用车的轻量化合金轮辋，重载卡车的前轮轮辋需要兼顾承载能力、抗冲击性能与安装适配性，是行走系统中核心的受力承载部件。该轮辋采用等厚钢板滚压成型后焊接的结构形式，轮缘部位做了圆弧过渡强化处理，能够在车辆经过坑洼路面、承受侧向冲击时避免应力集中导致的轮辋变形，轮辋本体的滚压槽深度匹配标准载重卡车轮胎的胎圈尺寸，安装时可以保证胎圈完全卡入轮辋锁止位置，避免高速行驶或者急转向时出现轮胎脱圈的风险。从安装边界来看，轮辋中心的定位孔采用台阶式设计，与前轮轮毂的轴头定位止口采用过渡配合，装配时能够保证轮辋与轮毂的同轴度，降低车轮转动时的径向跳动量，减少行驶过程中的方向盘抖动问题。中心孔周围分布的螺栓孔采用均匀圆周排布，孔位的位置度公差控制在0.2mm以内，匹配卡车前轮的轮毂螺栓规格，安装时螺栓能够顺利穿入，拧紧后各螺栓受力均匀，避免长期行驶后出现螺栓松动或者轮辋安装孔磨损的问题。轮辐面上的减重孔采用圆形等距分布设计，在不降低轮辐整体结构强度的前提下，有效降低轮辋整体重量，减少非簧载质量，提升前桥悬架的响应速度，同时这些圆形孔位也可以作为安装时的操作孔，方便维修人员穿入工具拧紧内侧的固定螺栓，也能在车辆行驶过程中为制动鼓提供通风散热的通道，降低长距离下坡时制动系统的热衰减风险。设计过程中需要重点校核轮辋的径向疲劳强度与侧向弯曲疲劳强度，轮辐与轮辋本体的焊接位置采用满焊工艺，焊后做去应力处理，避免焊接残余应力导致的焊缝开裂问题，轮辋的安装面经过车削加工，平面度公差控制在0.1mm以内，保证与轮毂安装面完全贴合，避免装配后出现轮辋偏斜。在实际应用场景中，这类前轮轮辋主要匹配总质量12-18吨的中型载重卡车，适配常见的9.00R20、10.00R20规格的载重子午线轮胎，轮辋的偏距参数经过匹配计算，保证前轮的转向角度不与转向拉杆、制动气室、前桥钢板弹簧发生运动干涉，车辆在最大转向角时轮胎与翼子板、直拉杆之间保留足够的安全间隙。不同于后轮双胎并装的轮辋结构，前轮轮辋采用单轮安装结构，轮辐的受力方向需要同时承受垂直方向的载荷、转向时的侧向力以及制动时的扭矩，因此轮辐的板材厚度比后轮轮辋的单轮辐厚度更高，材料选用高强度低合金热轧钢板，屈服强度不低于355MPa，在保证强度的同时具备足够的韧性，遇到路面冲击时能够产生微量弹性变形吸收冲击能量，不会发生脆性断裂。轮辋的气门嘴孔位置设置在两个减重孔之间的轮辐实体区域，孔位边缘做翻边强化处理，安装橡胶气门嘴后能够保证密封性能，避免长期使用后气门嘴根部出现漏气问题。在三维建模过程中，需要准确还原轮辋各段的滚压成型轮廓，尤其是轮缘的圆弧半径、胎圈座的角度与宽度参数，这些尺寸直接决定轮胎与轮辋的配合紧度，建模时需要严格对照相关行业标准的尺寸要求，不能随意修改轮廓参数，否则会导致轮胎安装困难或者配合过松。轮辐上的螺栓孔倒角尺寸需要匹配螺栓头的压紧面角度，保证螺栓拧紧后压紧面完全贴合，减少螺栓受到的附加弯曲应力。对于结构设计人员来说，这类轮辋的建模重点在于准确还原各部位的壁厚变化与焊接位置，在做有限元受力分析时，需要在焊接位置设置对应的焊缝单元，模拟实际焊接后的受力传递路径，才能得到准确的应力分布结果，为后续的结构优化提供参考。在维修更换场景中，该结构的轮辋通用性较强，同参数的轮辋可以适配多个品牌的中型卡车前轮，安装时不需要额外做改装，只需要按照规定的扭矩对角拧紧固定螺栓即可，日常维护时可以通过轮辐上的减重孔观察制动片的磨损情况，不需要拆卸车轮就能完成制动间隙的检查，降低日常维保的工作量。
