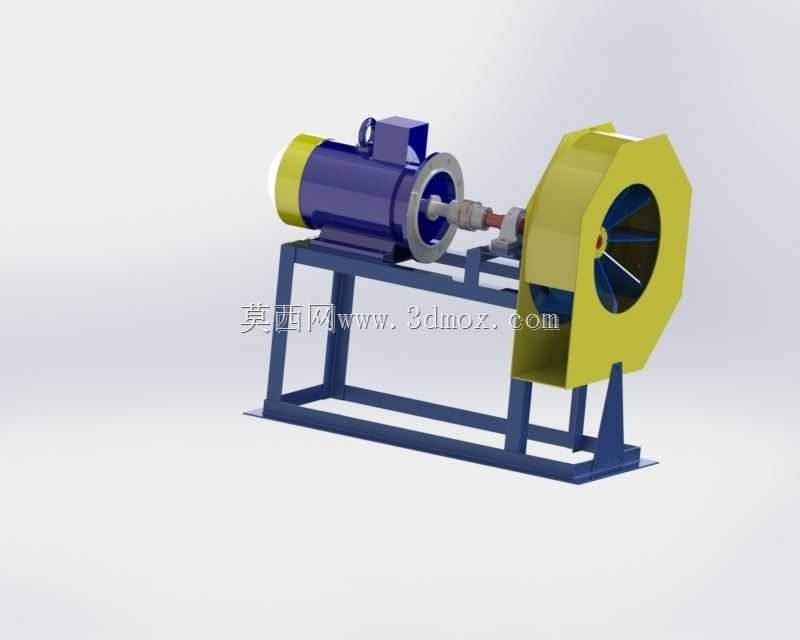

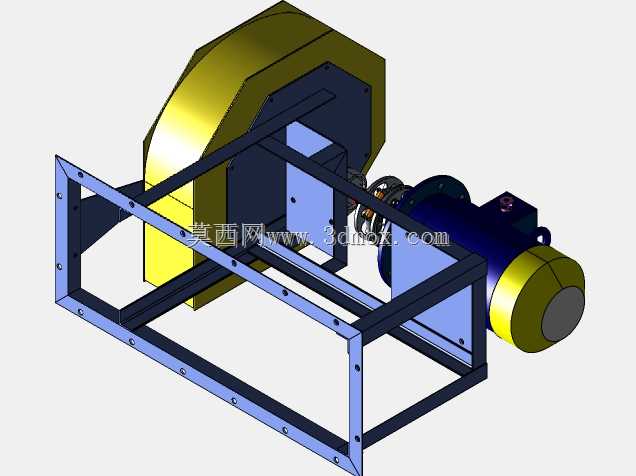

电机直联离心式工业通风机结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:315467
  • 电机直联离心式工业通风机结构设计
  • 电机直联离心式工业通风机结构设计

这套结构的核心应用场景覆盖车间工位送风、除尘系统引风、小型工艺设备排风等常规工业通风需求,区别于大型高压离心风机,该款机型主打中小风量、中低风压的工况适配,在电子组装车间局部排风、小型锅炉引风、粮食加工工序通风除尘这类场景中,安装灵活度更高,后期维护拆换部件的操作门槛更低。从实际用途来看,该结构通过电机直联传动省去了皮带传动的张紧调整、皮带损耗更换环节,传动效率比皮带传动机型高8%左右,日常运维仅需定期检查轴承润滑、叶轮积灰情况即可,适合运维人员配置较少的中小型生产车间使用。

功能特性上,叶轮采用多翼式前向叶片设计,相同转速下能输出比径向叶片更大的风量,运行时的气动噪声更低,蜗壳采用八角形切边结构,相比传统圆形蜗壳,板材下料时的材料利用率更高,折弯成型的工艺难度更低,焊接拼接的焊缝长度更短,能有效控制生产环节的加工成本。机架采用型钢焊接成型,底部预留了四个地脚安装孔,安装时可通过膨胀螺栓直接固定在混凝土基础上,也可搭配减震器安装在楼顶平台或钢架平台上,适配不同现场的安装条件。电机与蜗壳之间的联轴器采用弹性柱销结构,能补偿电机轴与叶轮轴之间的少量同轴度误差,避免安装时同轴度偏差过大导致的轴承异常磨损、运行振动超标的问题,联轴器外侧加装了半圆形防护罩,避免运行时异物卷入传动部位,符合机械设备安全防护的规范要求。

设计思路上,整个结构做了明确的部件拆分,机架、电机安装座、蜗壳、叶轮、进风口、联轴器、防护罩均为独立可拆单元,其中机架的纵梁和横梁采用标准槽钢下料,焊接时通过工装夹具保证各安装面的平面度,电机安装座预留了长条形调节孔,可在安装时微调电机的轴向位置,方便联轴器的对中操作,也能适配不同功率规格的同机座号电机安装,提升了机架的通用适配性。蜗壳的侧板和风圈采用冷轧钢板折弯焊接,表面做喷漆防锈处理,进风口采用收敛式流线型结构,能引导气流均匀进入叶轮,减少进气口的涡流损失,提升风机的运行效率。叶轮的叶片与前盘、后盘采用铆接固定,相比焊接叶轮,铆接结构的动平衡精度更容易控制,运行时的叶轮变形量更小,长时间运行的稳定性更好。

外形尺寸与安装边界方面,整套设备的总长度控制在1.2米左右,总宽度约0.7米,总高度约0.9米,属于小型整装风机范畴,运输时无需拆分部件,可整体装车转运,现场安装时仅需对接进风管道、出风管道,接通电机电源即可投入使用。安装时需要预留的维护空间为:电机侧预留0.4米的电机拆换空间,蜗壳侧预留0.3米的叶轮检查空间,设备上方预留0.2米的吊装操作空间,底部基础的水平度误差需控制在2mm/m以内,避免运行时机架受力不均导致振动超标。进风口对接管道的直径需与蜗壳进风口尺寸匹配,避免管道变径过急导致的风量损失,出风口可根据现场管道走向调整角度,适配水平出风或垂直出风的不同安装需求。

从结构细节来看,叶轮的后盘与轴套采用过盈配合加键连接,能传递足够的扭矩,避免启动时叶轮与轴之间出现打滑问题,轴套处加装了密封端盖,防止灰尘进入轴承部位影响轴承使用寿命。蜗壳底部预留了排污螺孔,在输送含湿气体或粉尘浓度较高的气体时,可定期打开螺孔排出蜗壳内的积灰或积液,避免叶轮积灰失衡导致振动异常。电机选用标准Y系列三相异步电机,安装尺寸符合通用电机标准,后期更换时无需对机架安装座做二次加工,降低了备件采购和更换的成本。整个结构的受力路径清晰,电机运行时的扭矩通过联轴器直接传递给叶轮,气动载荷通过蜗壳传递到机架,再由机架分散到安装基础上,各部件的受力计算均按1.5倍的运行载荷做冗余设计,能保证设备在额定工况下长期稳定运行,不会出现结构变形或焊缝开裂的问题。
