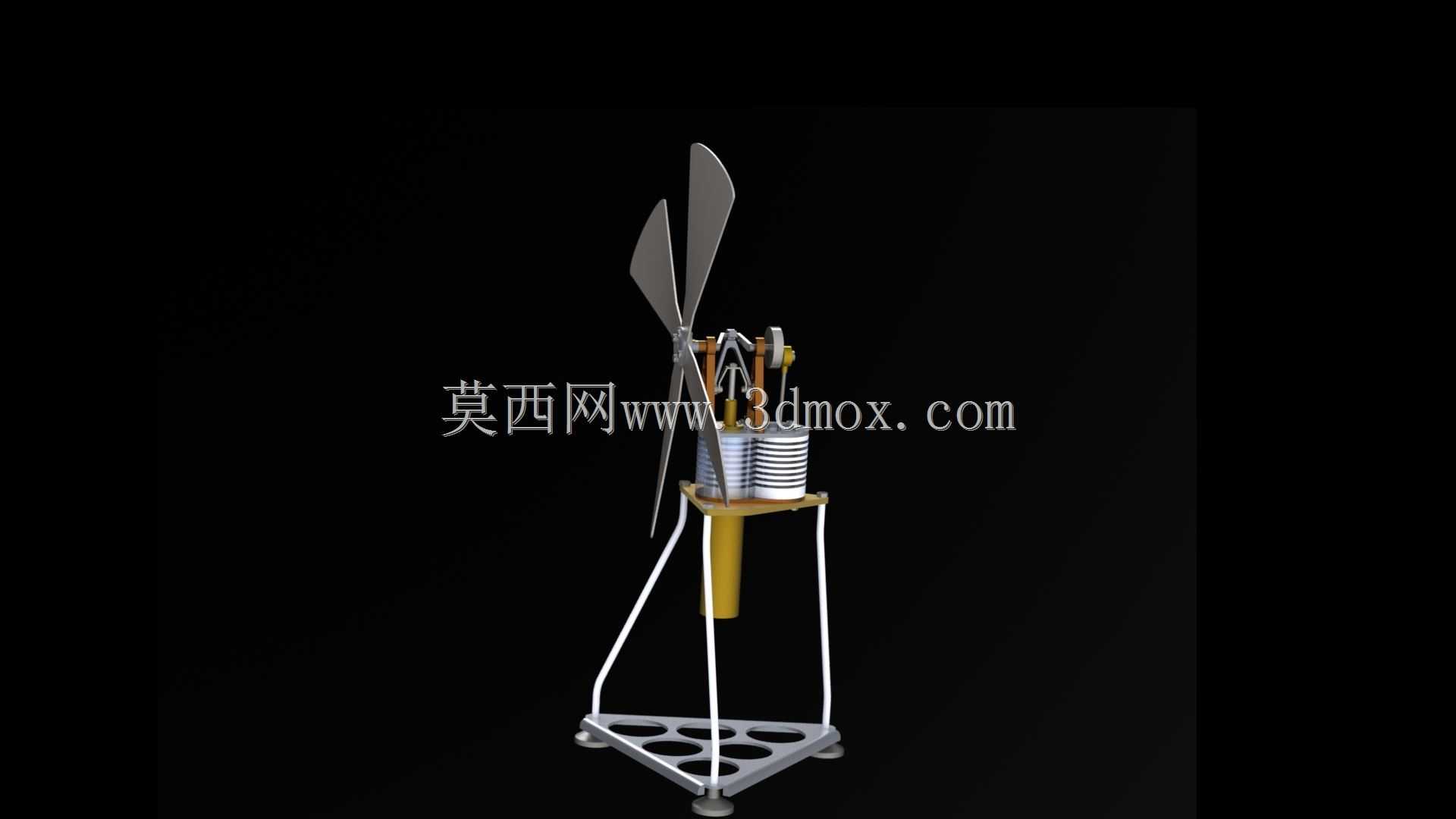

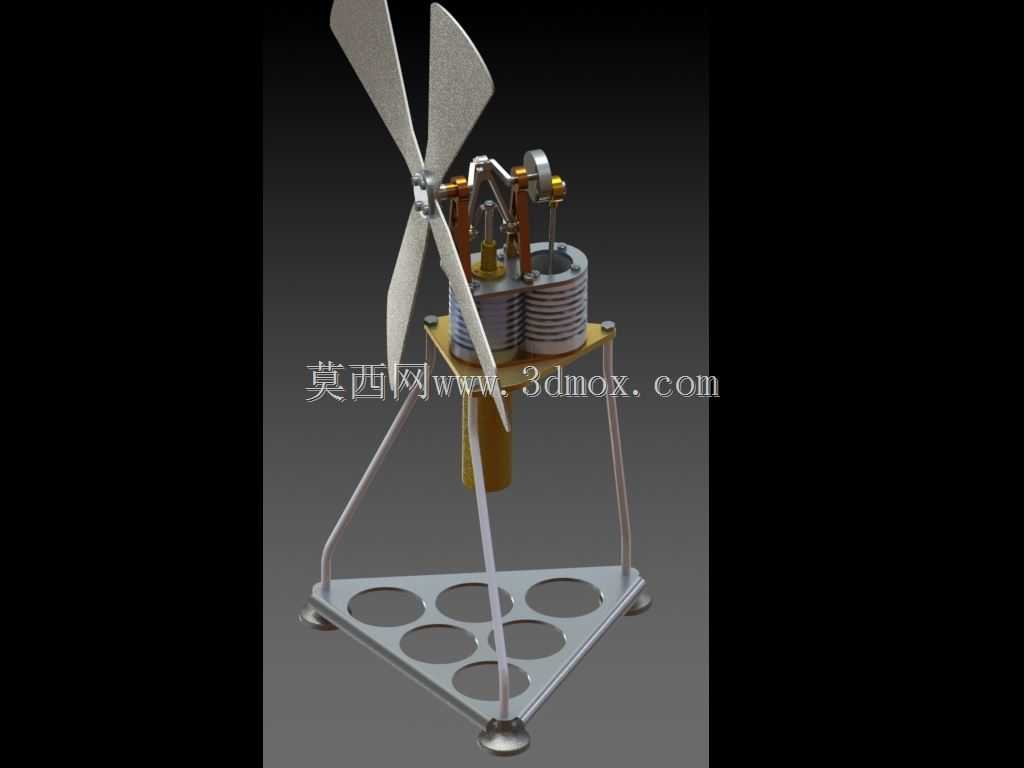

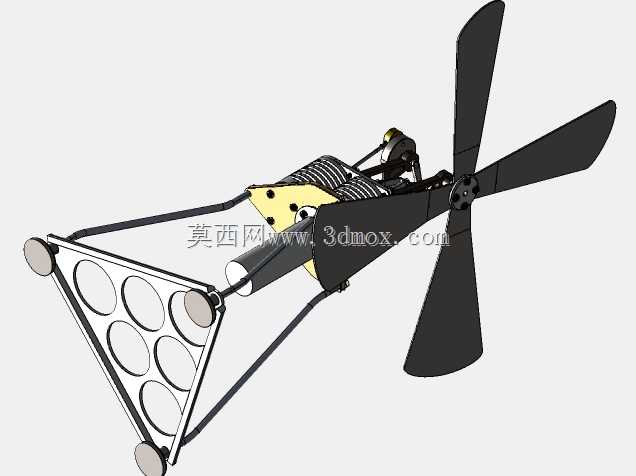

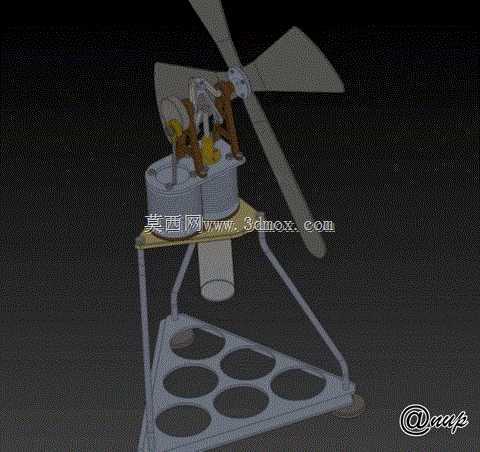

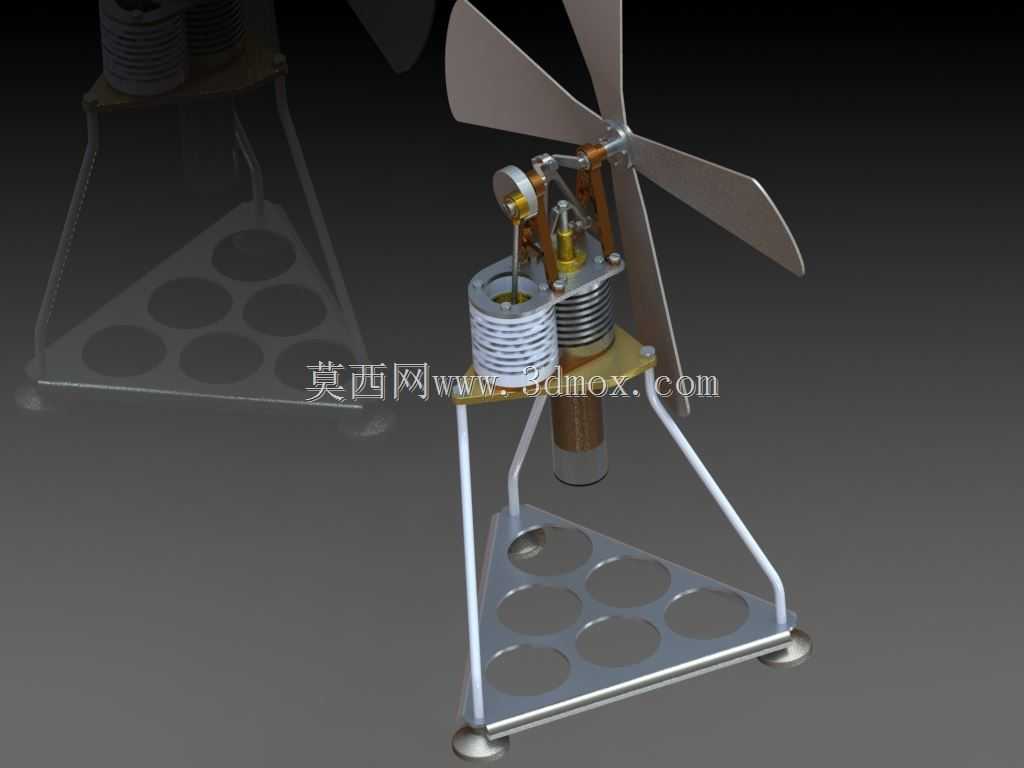

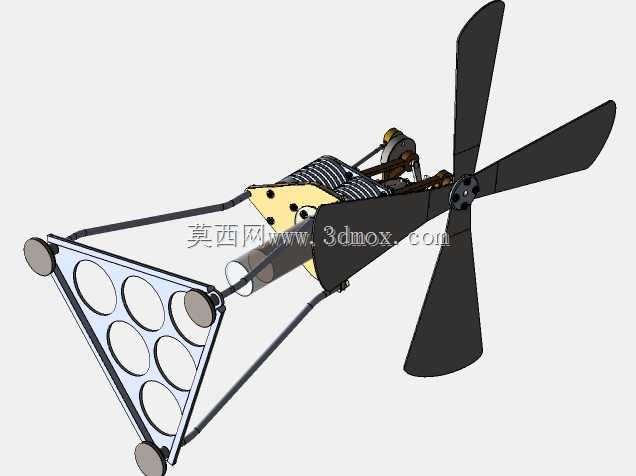

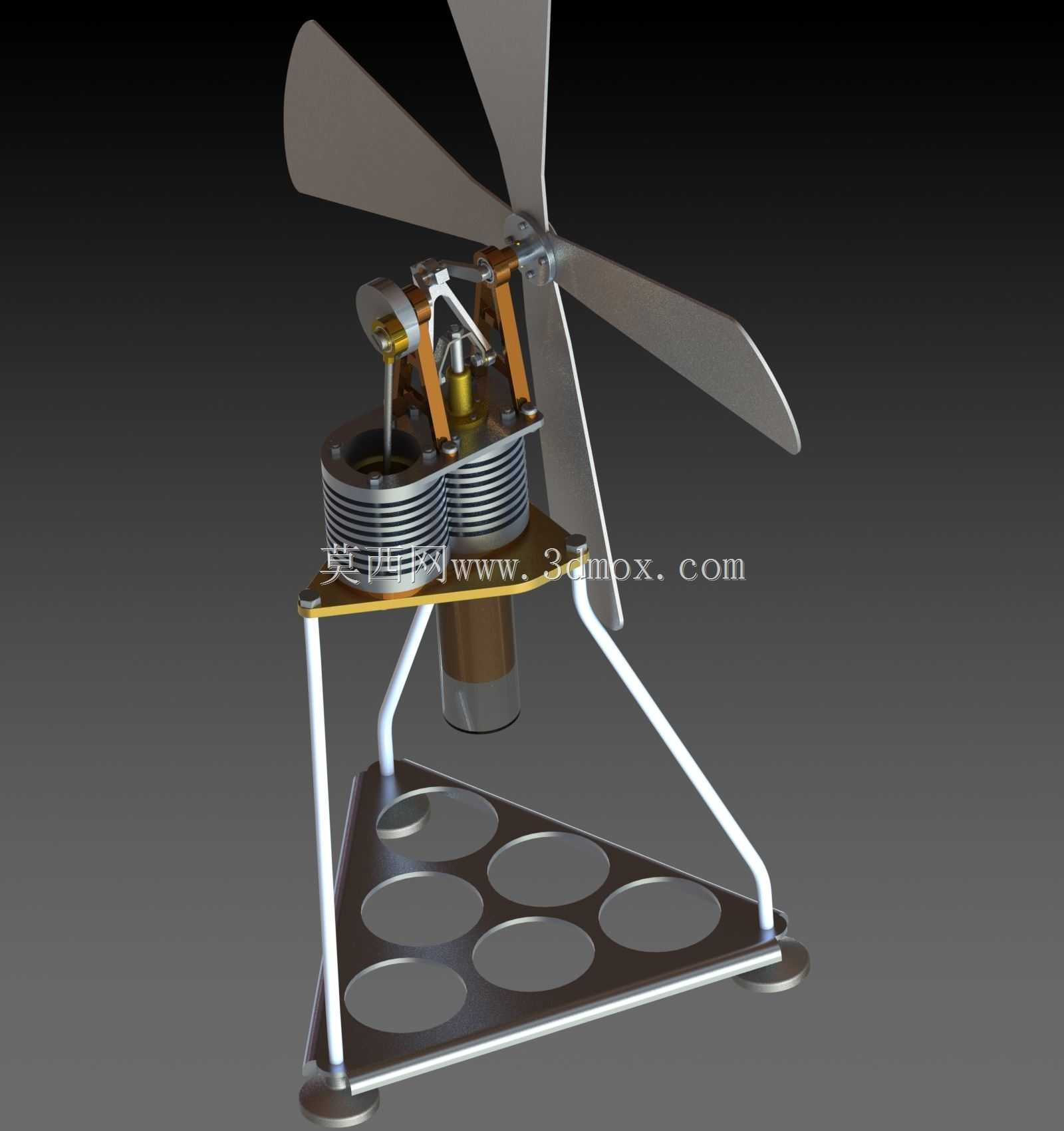

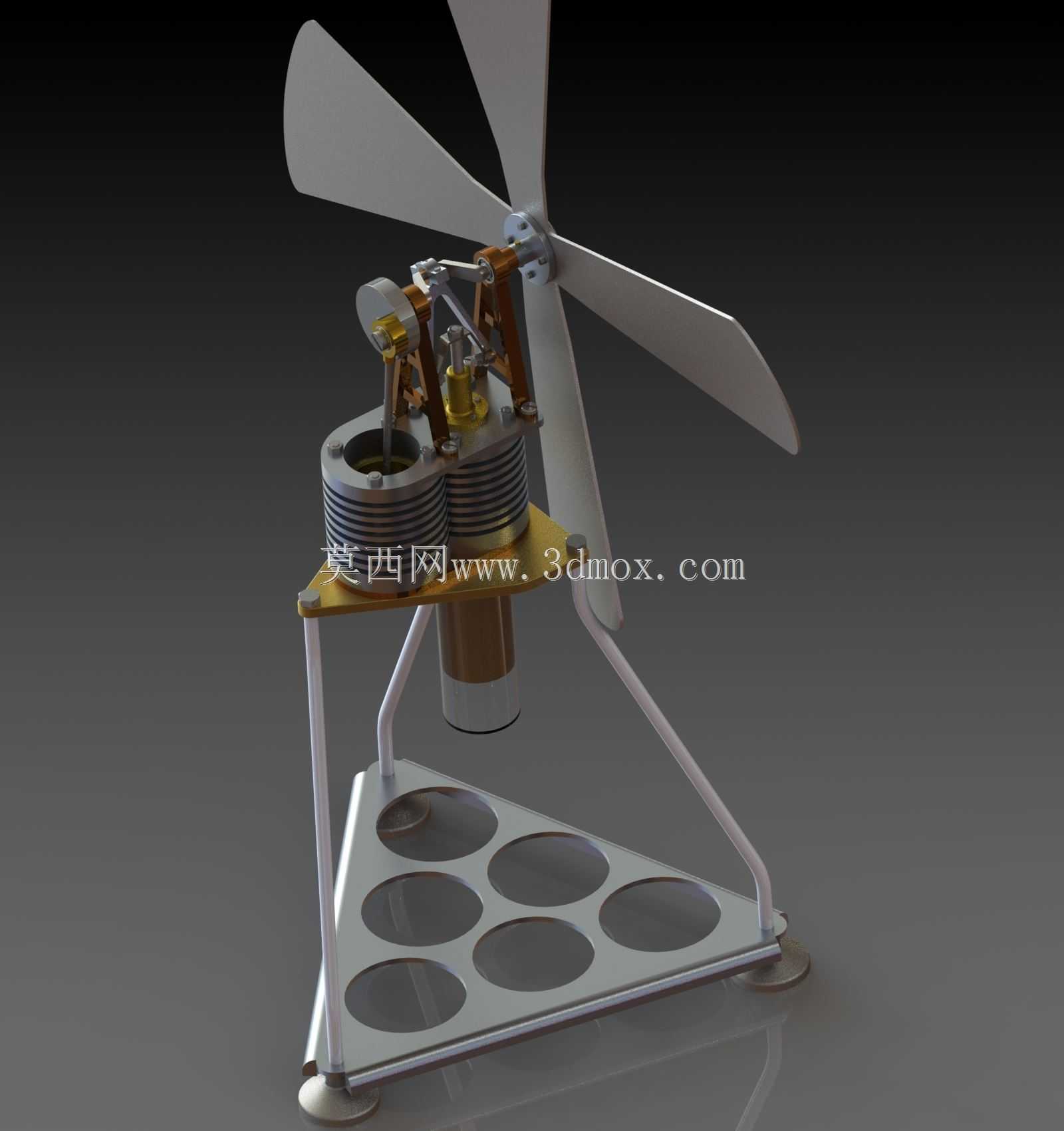

双缸热空气驱动式冷却送风装置结构

　　这套热驱动送风装置的核心逻辑是依托外燃式热空气循环原理实现动力输出，无需外接电力输入，仅需对缸体底部持续施加稳定热源，即可通过缸内工质的热胀冷缩循环推动活塞做往复直线运动，再经曲柄连杆机构将直线运动转化为曲轴的旋转运动，最终直连顶部的风叶组件完成旋转送风动作。从实际应用场景来看，这类装置可适配无外接供电的野外临时作业点位、需要低噪无电送风的小型密闭观测舱，或是作为热能回收场景下的余热利用终端，将生产环节散逸的低品位余热转化为冷却送风的动力，无需额外铺设供电线路，也不存在电机运行的电磁干扰问题，对供电条件受限、电磁环境要求严苛的场景适配性较强。

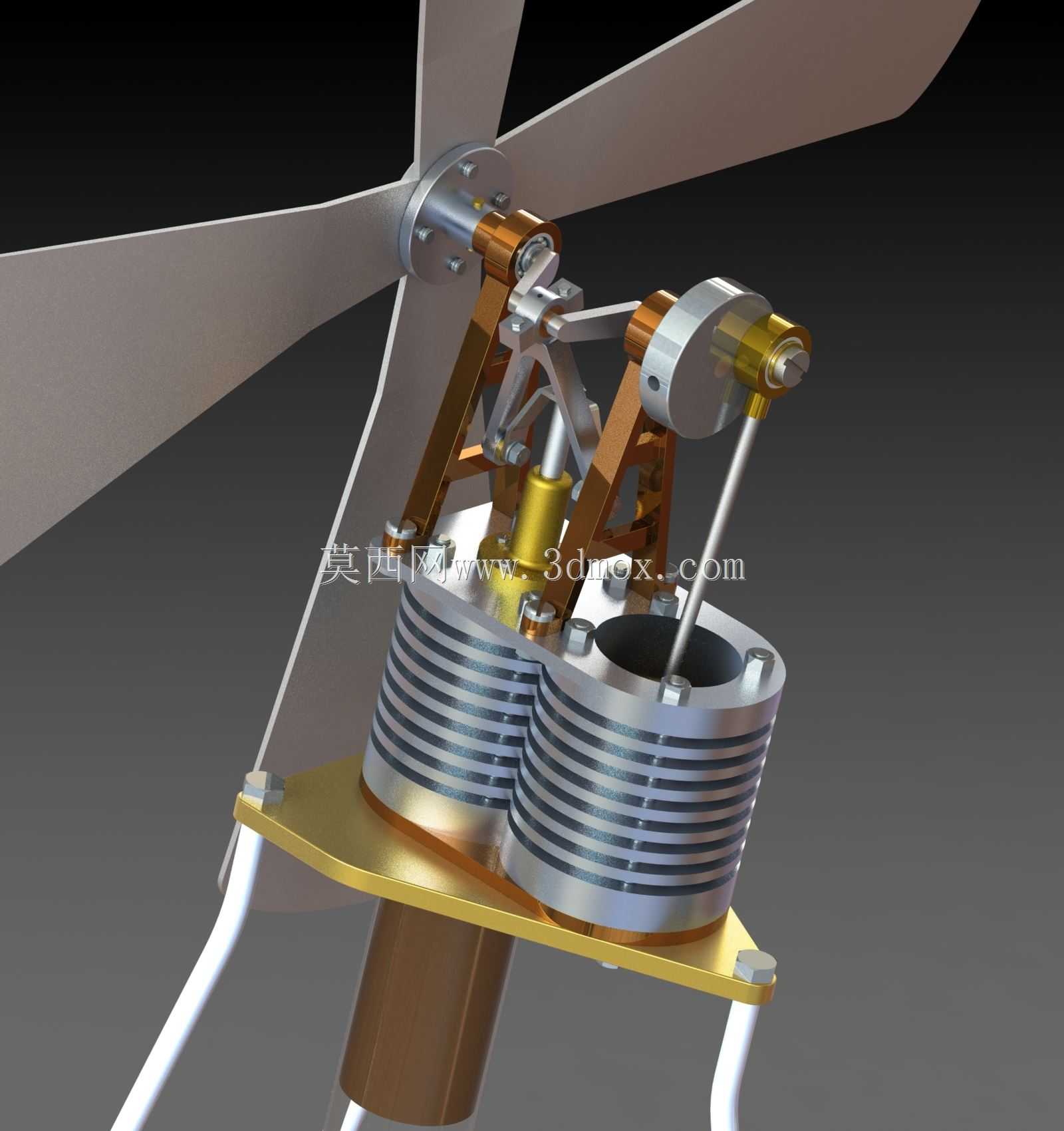

　　从结构设计思路来看，整套装置采用对称双缸布局，两个缸体沿曲轴回转中心呈夹角布置，可抵消单缸动力输出的死点问题，让曲轴旋转过程的扭矩输出更平顺，避免单缸结构在活塞运动到上下止点时出现的动力中断卡顿。缸体外部设计有环形散热鳍片，一方面可以增大缸体与外界空气的接触面积，加快缸内工质冷却收缩的速率，提升热循环的效率，另一方面鳍片的等距排布也能强化结构刚性，避免薄壁缸体在长期冷热交变工况下出现形变。活塞与缸体之间采用间隙配合设计，预留了足够的热膨胀余量，避免高温工况下活塞胀死在缸腔内部，连杆两端的铰接位置都设计了自润滑衬套安装位，可降低长期往复运动的磨损量，减少日常维护频次。

　　安装边界层面，整套装置的底部采用平板式安装基座，基座上预留了四个对称的通孔安装位，可通过螺栓直接固定在水平支撑台面上，安装时需要保证基座平面的水平度偏差不超过千分之二，避免曲轴旋转过程中出现偏磨导致的动力损耗。风叶组件采用三叶片等距排布设计，叶片的翼型截面经过气动优化，在低转速工况下就能获得足够的送风流量，同时叶片与上部支架的间隙预留了足够的安全距离，运行过程中不会出现剐蹭问题。整套装置的动力传输路径没有额外的减速增扭结构，曲轴输出端直接与风叶的轮毂连接，减少了中间传动环节的功率损耗，也让整体结构更紧凑，整体径向尺寸控制在可适配小型桌面支撑平台的范围，不会占用过多安装空间。

　　从功能特性来看，这套装置的送风转速会随热源温度的变化自动调整，热源温度越高，缸内工质的膨胀压差越大，曲轴的输出转速越高，对应的送风流量也越大，刚好匹配热源温度升高时需要更大冷却风量的实际需求，无需额外加装调速控制结构就能实现风量的自适应匹配。装置的进热端直接对接缸体底部的热交换面，可适配石蜡、煤油等多种液态或固态燃料的燃烧热源，也可对接工业管道散出的余热气流，热源适配范围较广。结构上所有运动部件都做了外露式设计，日常检查维护时无需拆解大量外壳结构，可直接观察连杆、曲轴的运行状态，及时排查卡滞、磨损等潜在故障。风叶轮毂采用锥面配合加锁紧螺母的固定方式，长期运行不会出现松脱问题，拆卸维护时也能快速完成风叶的拆装操作。
