笔记本外置散热风扇支架结构设计

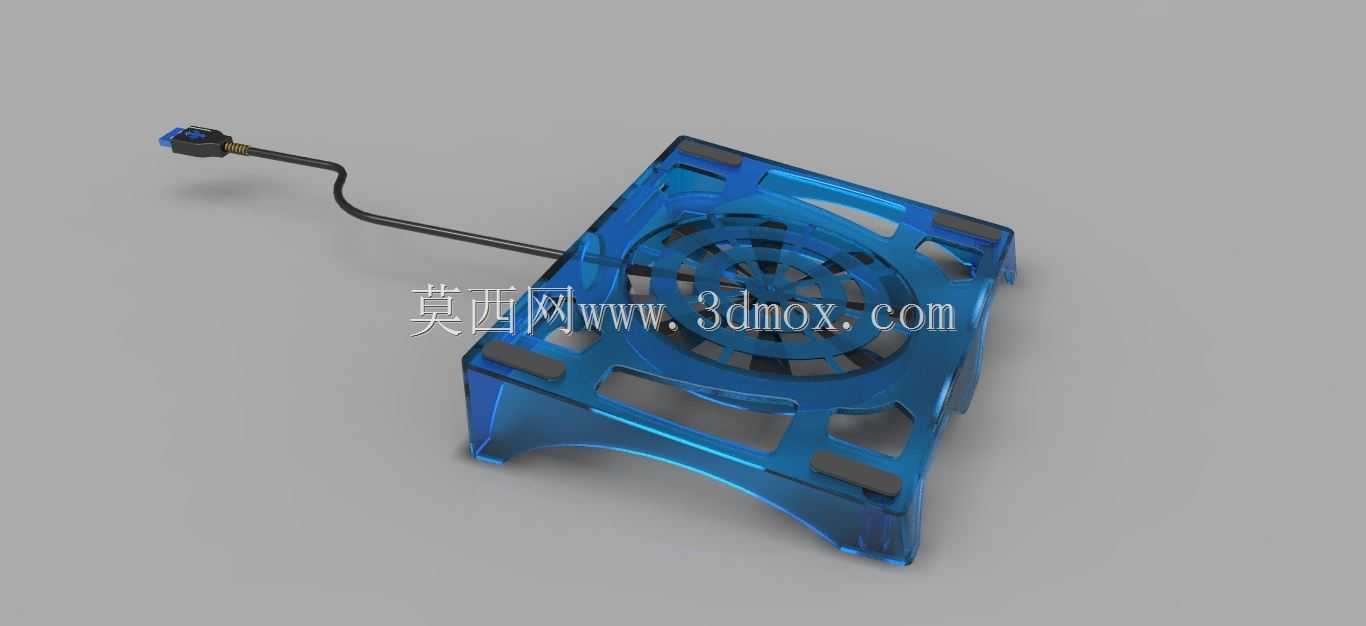

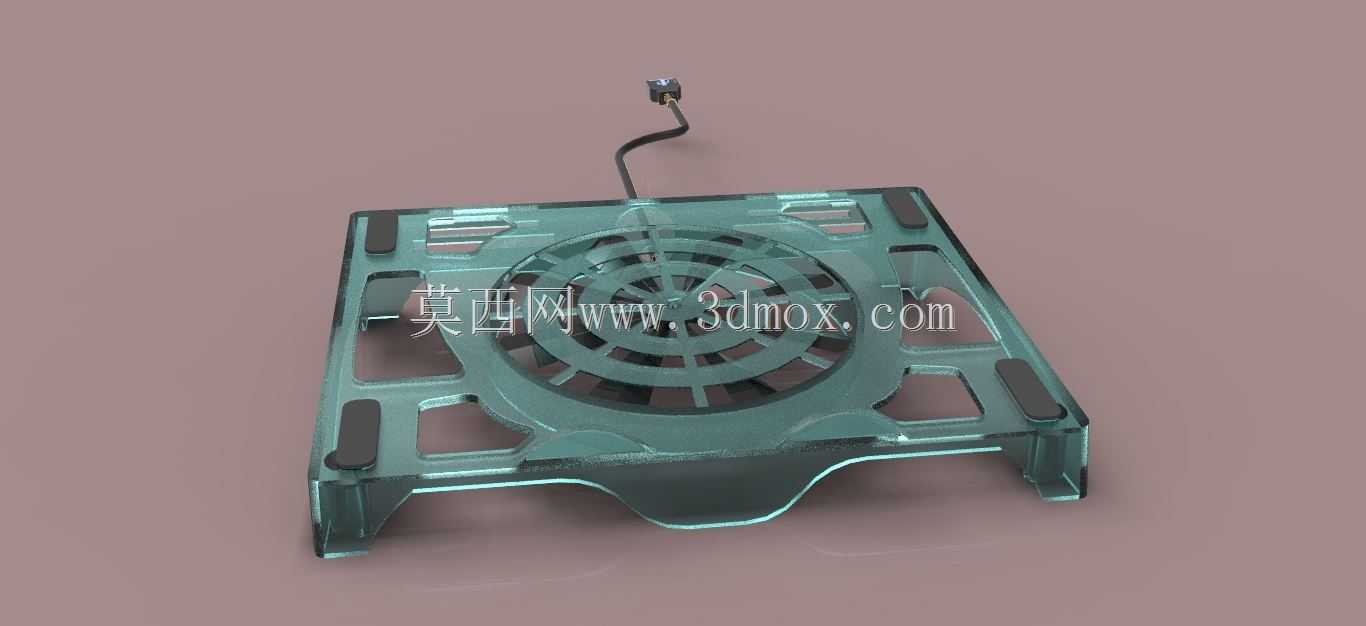

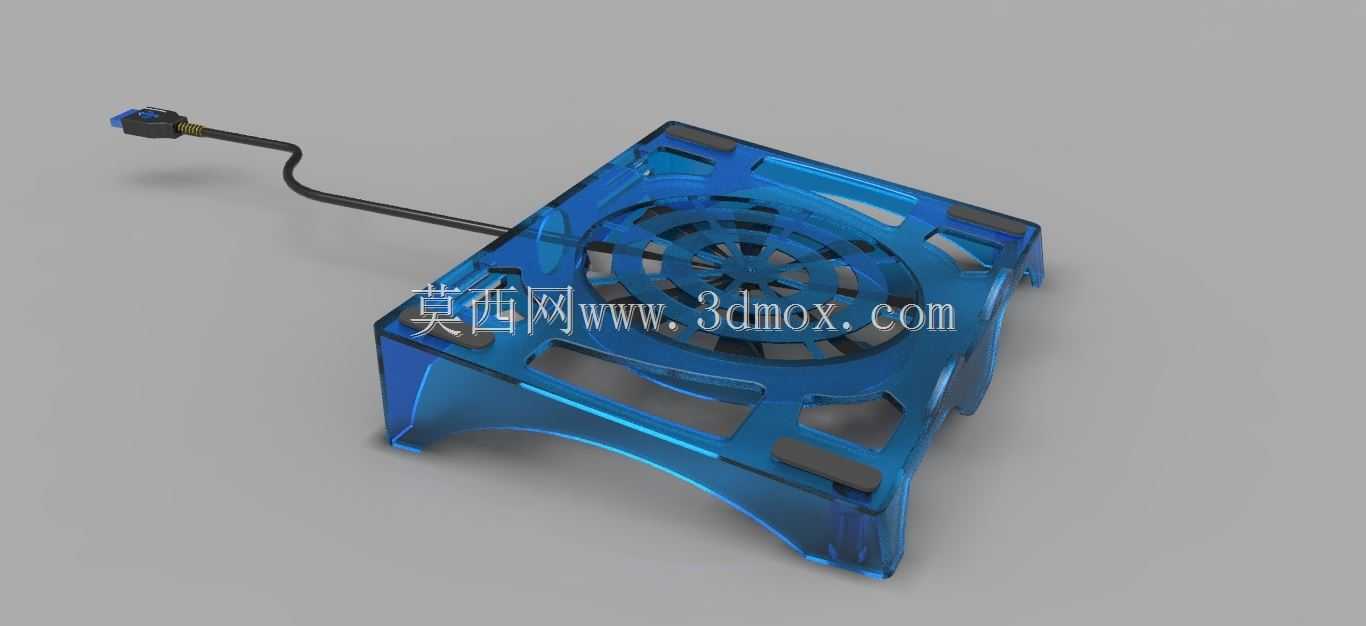

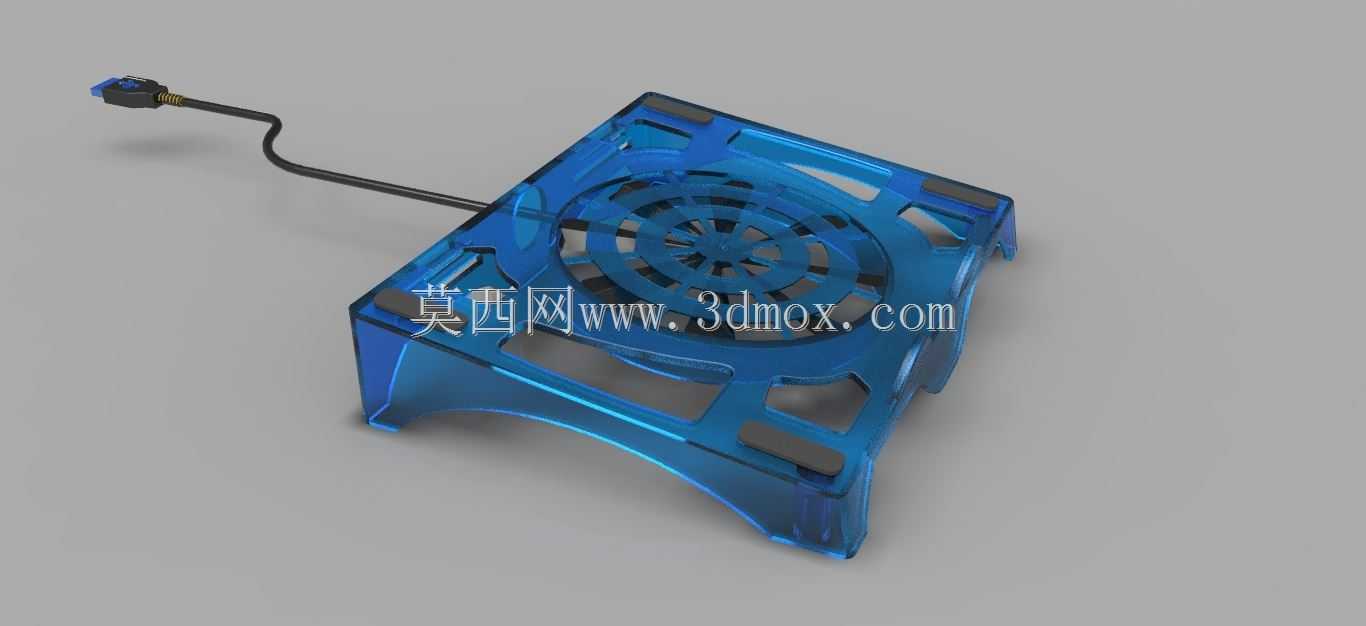

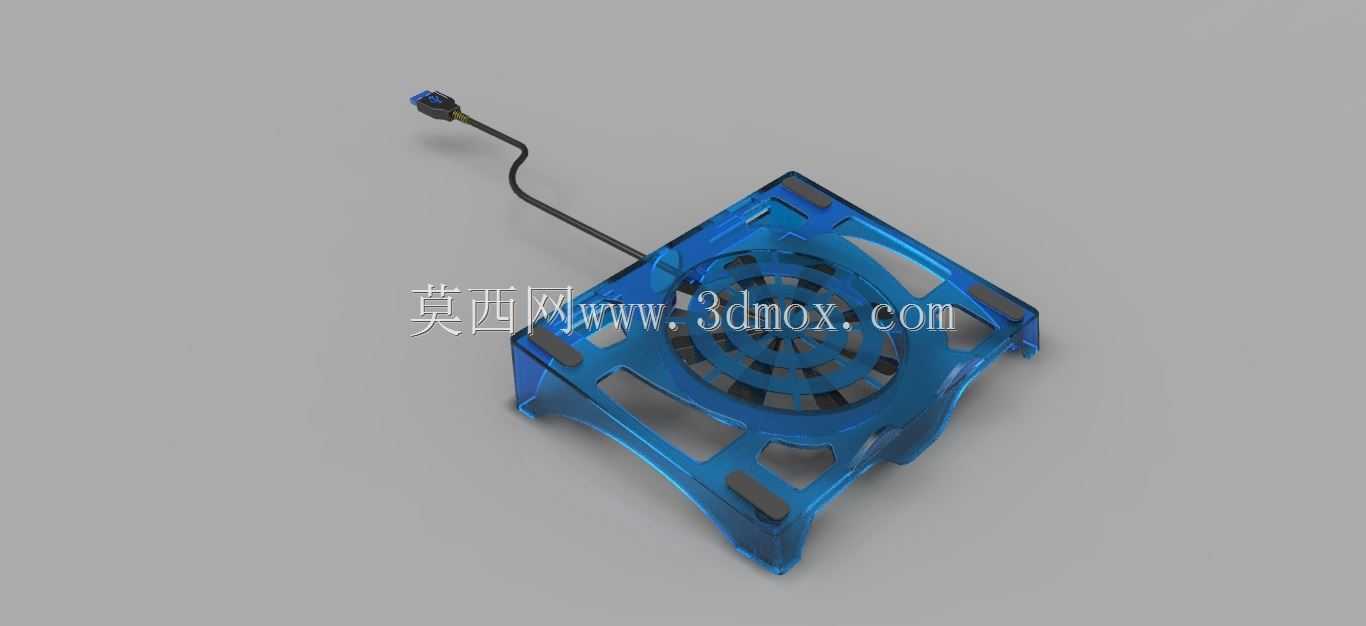

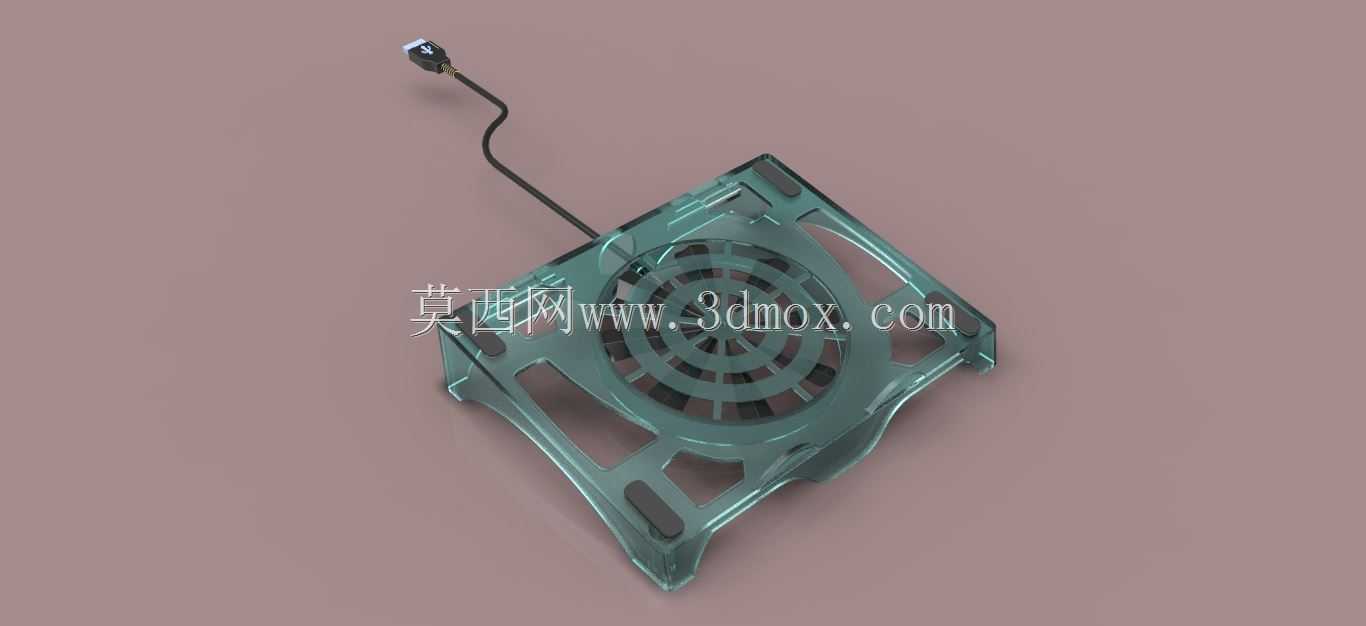

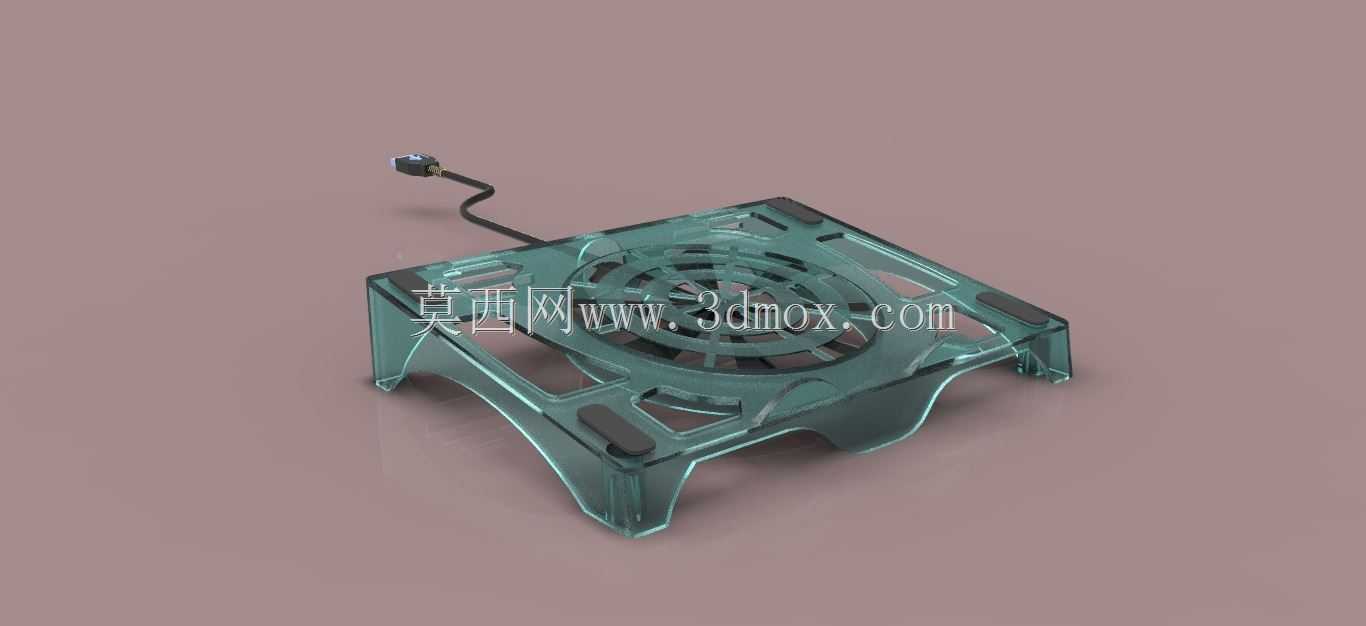

日常办公场景中，轻薄本长时间高负载运行时，核心区域积热会导致处理器降频、键盘表面温度过高，直接影响操作手感与设备运行稳定性，这款外置散热支架正是针对这类使用痛点开发的配套散热配件。从结构设计来看，整体采用半透明硬质工程塑料作为主体材质，方形承托框架边缘设置了四个凸起的防滑胶垫，能够避免放置在支架上的笔记本出现滑移，框架底部的四个支撑脚将整体抬升一定高度，既可以在支架与桌面之间预留进风空间，也能让笔记本底部与支架表面形成均匀的通风间隙，避免散热气流被机身完全封堵。中间区域集成的轴流风扇是核心散热部件，扇叶采用多叶式离心结构设计，运转时可以形成稳定的垂直向上气流，直接吹向笔记本底部的进风区域，带走机身内部传导出来的热量，相比普通无风扇的垫高支架，主动送风的结构能够大幅提升散热效率。设计过程中充分考虑了不同尺寸笔记本的适配性，承托框架的镂空区域做了大面积开窗处理，不会遮挡笔记本自身的底部进风口，同时框架边缘做了圆弧过渡处理，避免尖锐边角划伤笔记本外壳。走线结构上预留了USB供电线的出线位置，当前版本的结构中，供电线与风扇主体的连接部位缺少可旋转的线轴结构，实际使用时如果调整支架摆放角度，供电线容易出现弯折受力的情况，长期使用可能会导致线芯断裂，后续迭代可以在出线位置增加旋转轴结构，允许供电线随摆放角度自由转动，避免线材反复弯折产生疲劳损伤。安装边界方面，支架整体高度控制在合理范围内，不会过度抬高笔记本导致打字时手腕角度不适，支撑脚的接触面积做了加大处理，放置在光滑桌面时也能保持足够的稳定性，不会因为风扇运转产生的轻微振动出现位置偏移。框架上的镂空结构除了通风作用外，也能降低整体重量，方便用户随身携带，适配移动办公的使用需求。风扇的供电采用标准USB接口，可以直接连接笔记本的USB端口取电，不需要额外配置电源适配器，使用场景更加灵活，不管是办公室固定工位使用，还是外出在咖啡厅、临时办公点使用，都能快速搭建散热环境。结构设计上没有多余的复杂部件，整体装配难度低，量产时可以采用一体注塑成型的工艺制作主体框架，再配合风扇模组、防滑胶垫、支撑脚的组装即可完成成品，生产效率较高，成本控制空间充足。实际使用时，气流从支架底部的进风空间被风扇吸入，加压后向上穿过支架镂空区域吹向笔记本底部，配合笔记本自身的散热风道，能够有效降低核心硬件的运行温度，减少因为过热导致的性能损耗，延长笔记本内部电子元件的使用寿命。
