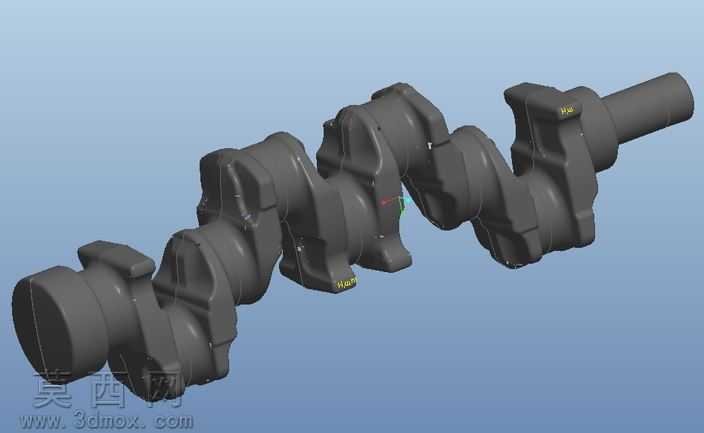

直列四缸发动机曲轴高精度三维建模作品

本作品为直列四缸内燃机配套曲轴的三维建模成果，建模过程严格遵循内燃机曲轴的实际工程设计逻辑，以真实量产曲轴的测绘参数为基准，在三维建模环境中逐步完成整体结构的搭建。建模初期首先确定曲轴的核心基准轴线，以主轴颈的公共回转轴线为全局设计基准，依次定位四个连杆轴颈的偏心位置，精准匹配四缸发动机的点火间隔角对应的曲柄夹角，保证各缸做功行程的相位差符合内燃机工作循环的设计要求。建模过程中采用参数化草图驱动特征的方式构建基础实体，先绘制单个曲柄单元的截面轮廓，通过拉伸、旋转等基础特征生成单个曲柄的基础形态，再通过阵列与特征调整完成四个曲柄单元的排布，同时逐一构建各轴颈的过渡圆角、平衡块的减重凹腔、轴端的定位法兰与油封轴颈等细节结构，所有圆角参数均参考实际曲轴的工艺设计要求，避免应力集中的结构缺陷。材质渲染阶段针对曲轴的铸钢基材属性，调整材质的金属粗糙度、反光度参数，还原锻钢曲轴经机加工后的表面质感，对主轴颈、连杆轴颈的精加工面与平衡块的非加工铸造面做差异化材质区分，精加工面设置更高的反光度与更低的粗糙度，还原磨削加工后的光滑金属表面效果，非加工面则保留适度的粗糙质感，匹配铸造毛坯的表面特征。结构设计上完整还原了曲轴的油道通路布局，在实体内部构建贯通主轴颈与连杆轴颈的润滑油道，保证模型结构与实际零件的功能结构完全一致，同时对曲轴两端的连接结构做精细化还原，包括前端的皮带轮安装定位轴颈、键槽结构，后端的飞轮连接法兰、螺栓孔定位特征，所有安装孔的位置度、轴颈的尺寸公差均参考通用内燃机曲轴的设计规范设置，确保模型可用于后续的结构仿真、装配验证等工程场景。整体建模过程兼顾了外观还原度与结构准确性，既保证了模型视觉上的真实感，也完整复现了曲轴作为发动机核心动力传递部件的所有功能结构，可用于教学演示、产品设计参考等多种用途。
