5mm孔V型槽导轨滚轮结构设计

这款V型槽导轨轮在轻型直线运动机构里的应用覆盖面极广，从桌面级自动化输送线的导向定位，到小型滑移工作台的承重行走，再到工装夹具的滑动限位，都能看到这类结构的身影。日常做设备改型时，很多轻载直线运动场景不需要重载直线导轨的高刚性与高成本，用这类包胶V型轮搭配圆柱导轨就能满足使用需求，安装调试的门槛也更低，对安装基面的平面度公差要求比精密导轨宽松不少，很适合非高精度要求的往复运动工位。

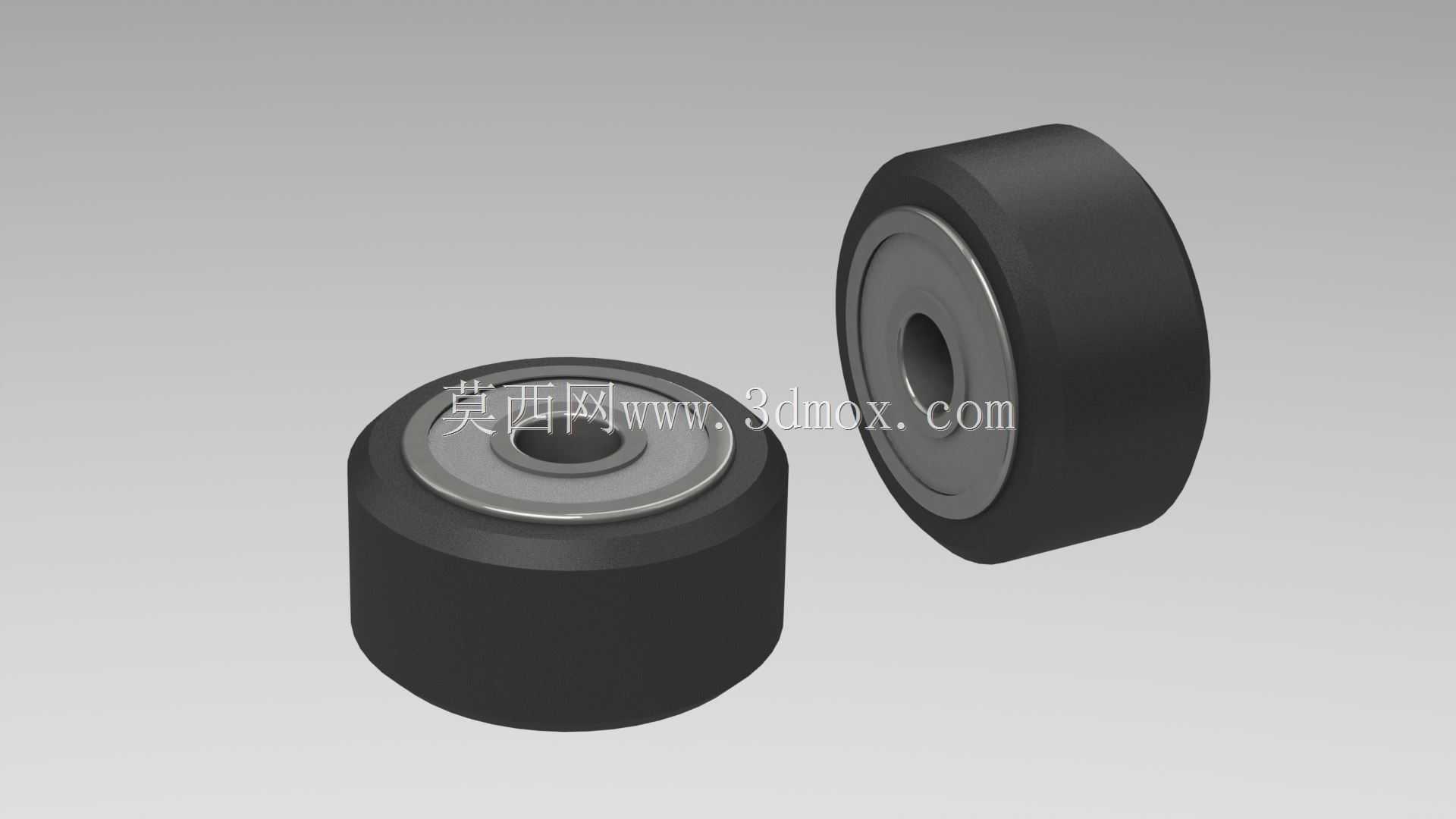

从功能特性来看，这款滚轮采用内嵌轴承外包聚氨酯轮体的结构，内嵌的滚动轴承直接承担径向载荷，转动阻力小，长时间往复运行也不会出现卡滞问题，外层的聚氨酯材质一方面能降低运行时的金属碰撞噪音，另一方面可以增加轮体与导轨接触面的摩擦力，避免行走过程中出现打滑偏移，同时聚氨酯材质具备一定的缓冲性能，能吸收设备运行时产生的小幅振动，减少振动传递到安装支架上影响工位定位精度。轮体的V型槽角度经过匹配设计，能完美贴合直径适配的圆柱导轨，槽面与导轨的接触为线接触过渡，既保证了导向时的对中性，又不会因为接触面积过大增加转动阻力，运行过程中轮体不会轻易从导轨上脱出，侧向受力时也能保持稳定的行走姿态。

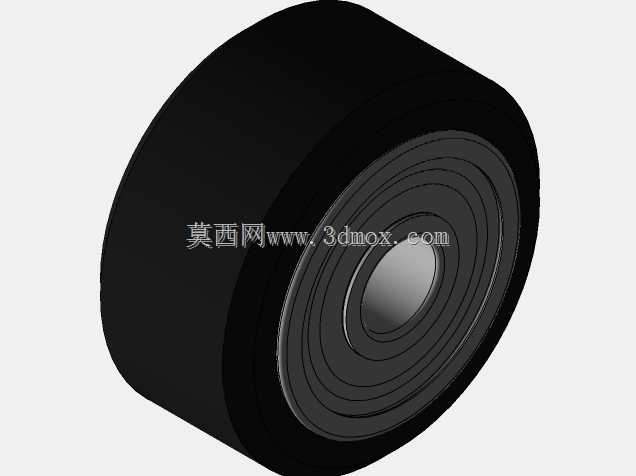

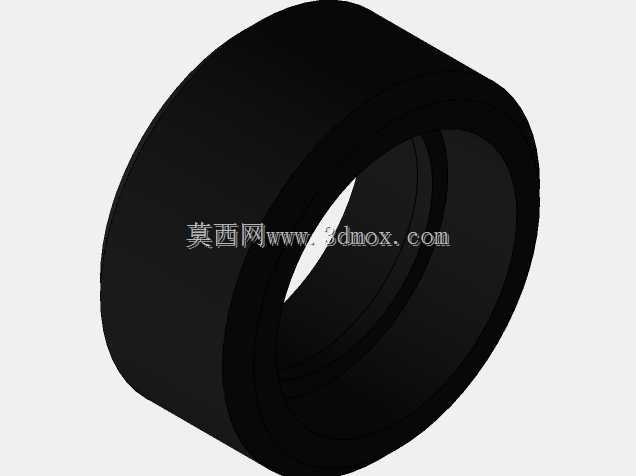

设计这款滚轮的时候，首先要明确安装边界，中心安装孔直径为5mm，适配M5规格的安装螺栓或者台阶销轴，安装时可以通过轴套或者垫片调整滚轮的轴向位置，保证V型槽中心与导轨中心对齐，避免出现偏磨。轮体的外径与宽度经过载荷校核，单轮额定静载荷能满足轻型工装、小型滑移架的承重需求，多轮组合使用时可以根据总载荷均匀分配单轮受力，避免单轮过载导致轴承提前失效。设计时特意将轴承外圈与聚氨酯轮体做了过盈配合压装，不需要额外的紧固件固定，压装后轴承外圈与轮体不会出现相对转动，避免长期运行后轮体与轴承之间松旷。V型槽的槽底做了微小的圆弧过渡，避免槽底应力集中，同时防止导轨表面的微小毛刺刮伤轮体内槽，延长轮体的使用寿命。

在实际设备装配中，这类V型轮通常是成对布置在导轨两侧，或者四个滚轮分两组卡在平行导轨上，安装时要调整各滚轮的同轴度，保证所有滚轮的V型槽都与导轨充分接触，避免个别滚轮悬空不受力导致其余滚轮过载。如果是用在有粉尘的生产工位，聚氨酯轮体的V型槽在滚动过程中还能顺带刮除导轨表面附着的浮尘，减少粉尘进入轴承内部的概率，相比裸露的钢轮，这类包胶轮的维护周期更长，不需要频繁加注润滑脂。需要注意的是，这类滚轮的适用环境温度要控制在聚氨酯材质的耐受范围内，避免长期在高温环境下使用导致轮体橡胶老化变硬，失去缓冲与减噪的性能，同时安装时不要过度敲击轮体外缘，防止聚氨酯层与内嵌轴承脱离。

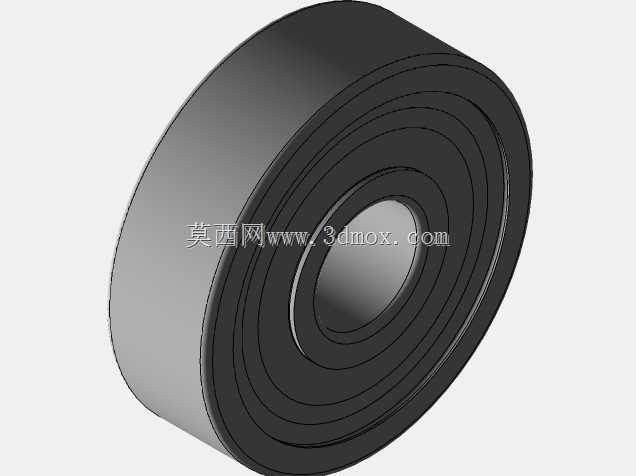

做三维建模的时候，要把轴承的安装位尺寸做精准，压装后的轴承内圈要略宽于轮体的安装端面，保证安装锁紧时螺栓的压紧力作用在轴承内圈上，不会压到聚氨酯轮体导致轮体变形卡滞。轮体的外圆面做了光整处理，没有明显的合模线或者凸起，运行时不会出现周期性的振动。V型槽的槽面粗糙度要控制在合理范围，过于粗糙会增加运行阻力加快轮体磨损，过于光滑则容易出现打滑现象，建模时可以根据实际加工工艺预留对应的表面处理余量，方便后续加工时调整参数。
