8mm光杆Z轴端部挡块固定支架

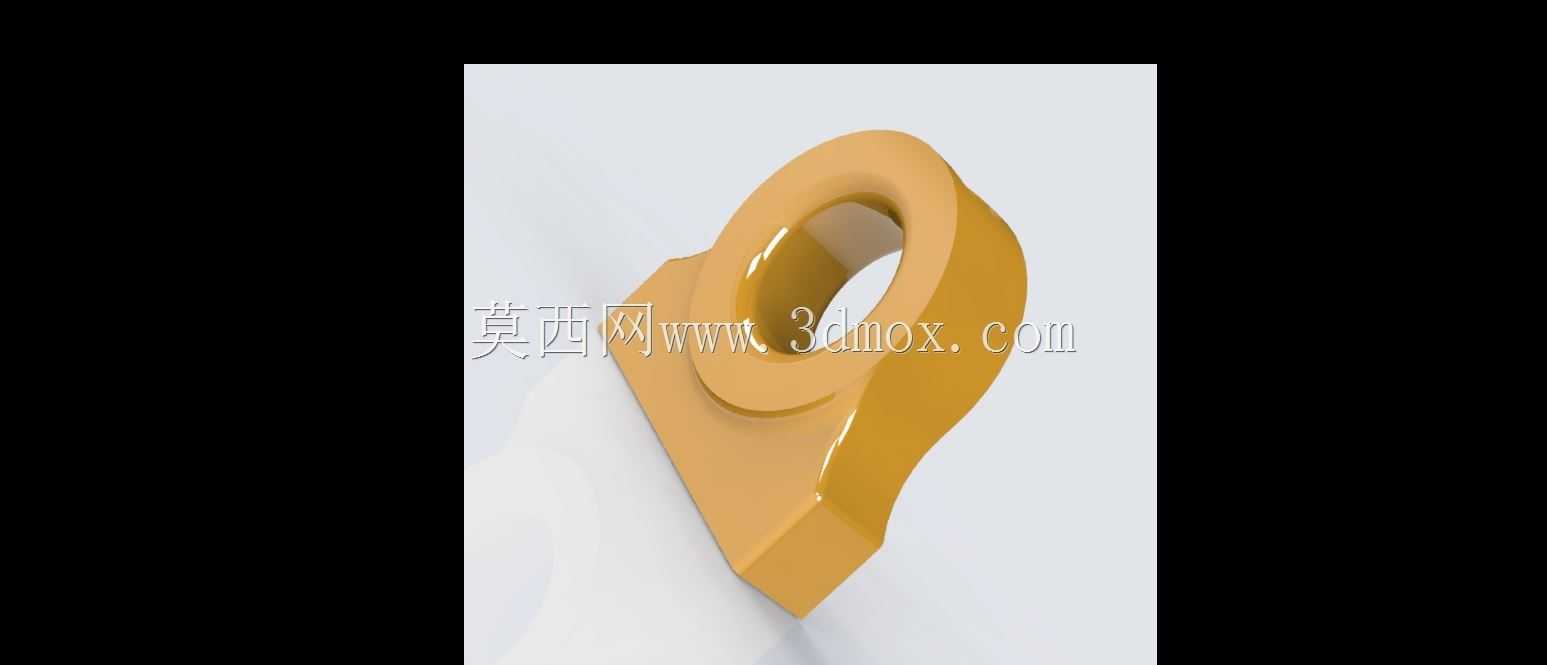

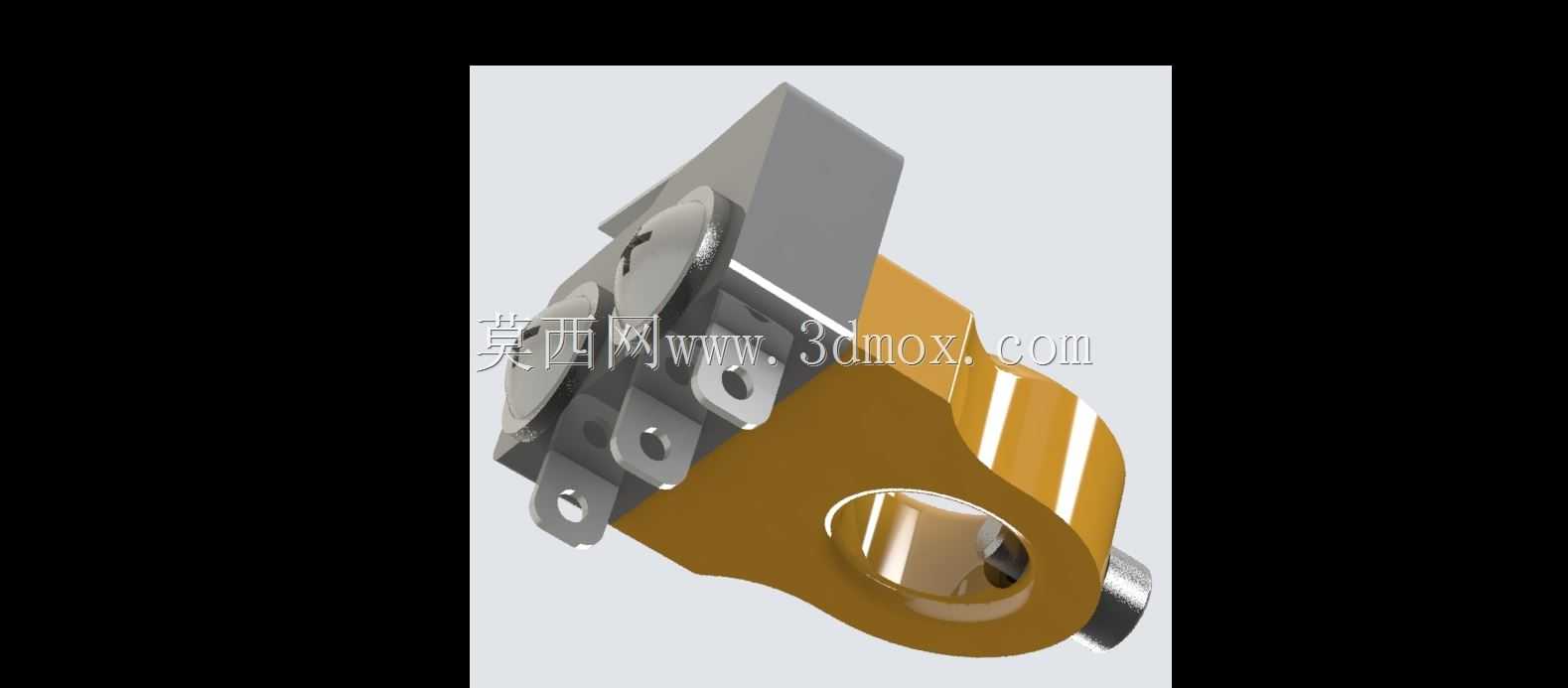

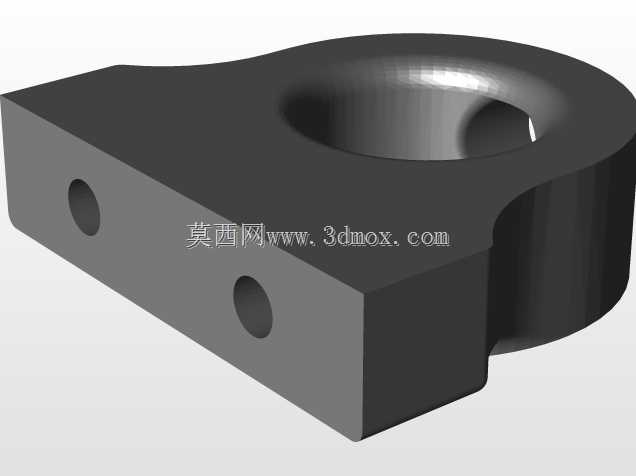

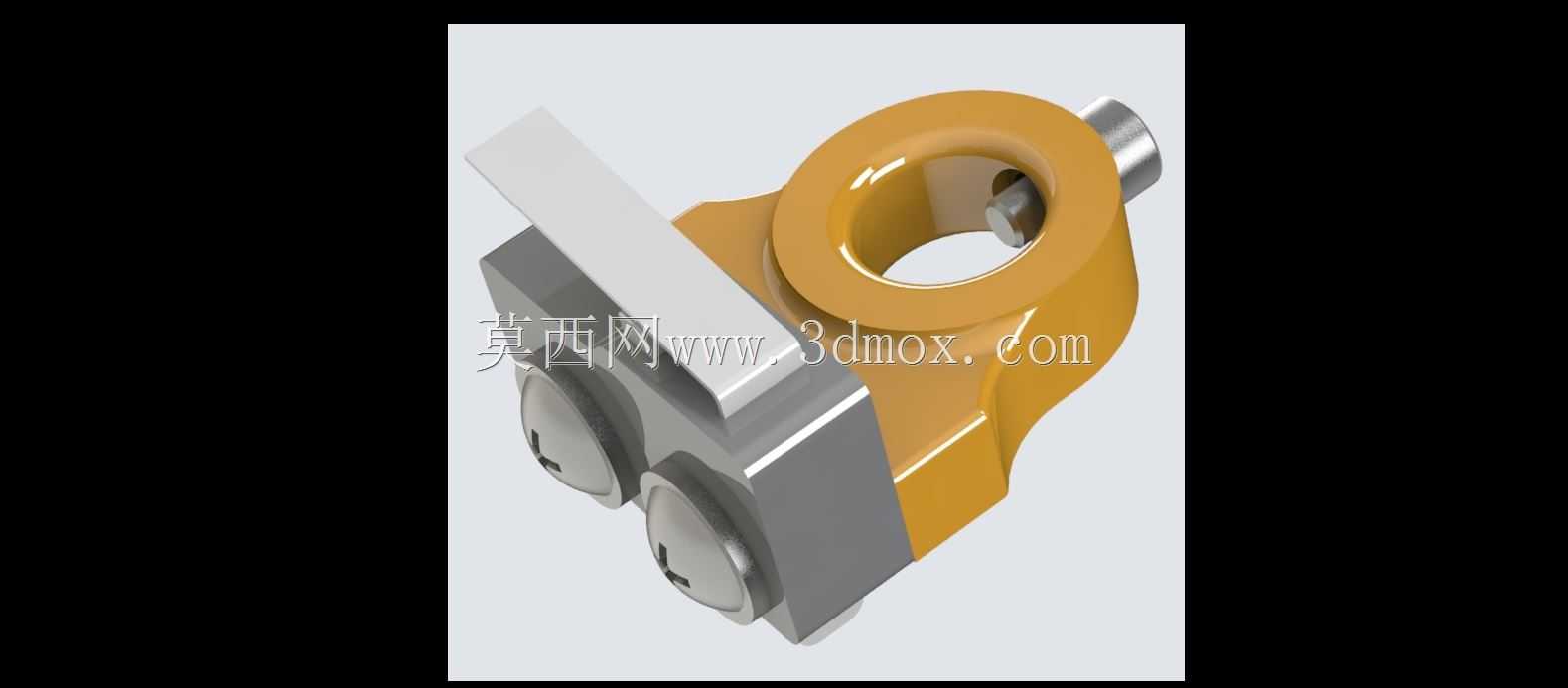

在桌面级3D打印设备的运动轴系布局里，光杆作为直线运动导向的核心承载部件，其轴向窜动控制直接决定了打印头或成型平台的运动重复定位精度，这款适配8mm直径光杆的端部挡块支架，正是针对Z轴光杆的轴向限位需求设计的功能部件。从实际装机场景来看，这类支架多安装在Z轴光杆的上下行程极限位置，一方面承担光杆端部的径向支撑辅助作用，另一方面通过止动结构限制光杆沿轴向的窜动位移，避免光杆在Z轴升降传动过程中出现轴向滑移，导致层厚打印偏差、平台对位失准等问题。不同于常规的光杆锁紧支架，这款部件采用了分体式组合结构，主体分为两个功能区块：上部的环形抱合结构直接套入8mm光杆，环壁预留的紧定螺钉安装孔可通过侧面锁紧螺钉实现与光杆的无间隙抱紧，抱合环的内径公差按照光杆的g6级配合精度设计，既保证装配时能顺畅套入光杆，又能在螺钉锁紧后消除径向配合间隙，避免支架在光杆上出现偏摆。下部的基座部分采用双螺钉沉孔安装结构，两个安装孔的中心距按照常规2020铝型材的槽距标准设置，可直接通过内六角圆柱头螺钉固定在型材框架的对应安装面上，沉孔设计可保证螺钉安装后头部不突出基座平面，不会与周边运动部件产生运动干涉。从设计思路上看，这款支架没有采用一体化的金属切削结构，而是做了功能分区的材质适配：与光杆直接接触的抱合环部分采用高耐磨的改性POM材质，降低光杆往复微动时的接触磨损，长期使用也不会因为磨屑堆积导致锁紧失效；基座部分采用玻纤增强PLA材质注塑成型，在保证结构刚性的同时降低整体重量，不会给Z轴传动带来额外的负载负担。安装边界方面，这款支架的整体外轮廓宽度控制在32mm以内，高度方向从安装基面到抱合环中心的距离为18mm，抱合环的轴向厚度为12mm，安装时不需要对周边的型材框架做额外的裁切加工，只要在型材对应位置预置T型螺母即可完成快速装配。实际使用过程中，这类挡块支架除了承担轴向限位功能外，还可作为Z轴行程开关的触发撞块使用，支架侧面延伸出的平直挡片可直接触发行程开关的触点，不需要额外加装撞块部件，进一步简化了轴系端部的结构布局。针对PLA版本的使用特性，在持续工作温度不超过55℃的常规桌面打印设备工况下，支架的结构形变量可控制在0.02mm以内，完全能满足民用级3D打印设备的精度要求；如果是用于工业级高温工况的设备，可替换为铝合金加工的同尺寸版本，适配更高的环境温度需求。在结构细节处理上，抱合环的开口处做了1mm的收缩缝设计，当锁紧螺钉拧紧时，开口处可产生微量的弹性形变，让抱合环内壁均匀抱紧光杆表面，避免局部应力集中导致光杆表面出现压痕；基座与抱合环的衔接位置做了R2的圆角过渡，减少3D打印成型时的应力集中问题，也避免安装时锐角划伤操作人员。从选型适配角度来说，这款支架仅适配公称直径8mm的直线光轴，不可用于直径偏差超过±0.05mm的光杆装配，否则会出现抱紧力不足或者无法装配的问题；安装时紧定螺钉的推荐锁紧扭矩为1.2N·m，扭矩过大会导致抱合环过度形变挤压光杆，增加光杆的直线运动阻力，扭矩过小则会出现锁紧失效、支架移位的问题。在整机装配流程里，这类支架通常在Z轴光杆预装完成后进行定位安装，先将支架套入光杆端部，移动到预设的极限位置后轻微锁紧螺钉，再手动全程移动Z轴运动部件确认行程无卡滞、限位位置准确后，再将锁紧螺钉拧至规定扭矩，最后固定基座与型材框架的连接螺钉即可完成装配。
