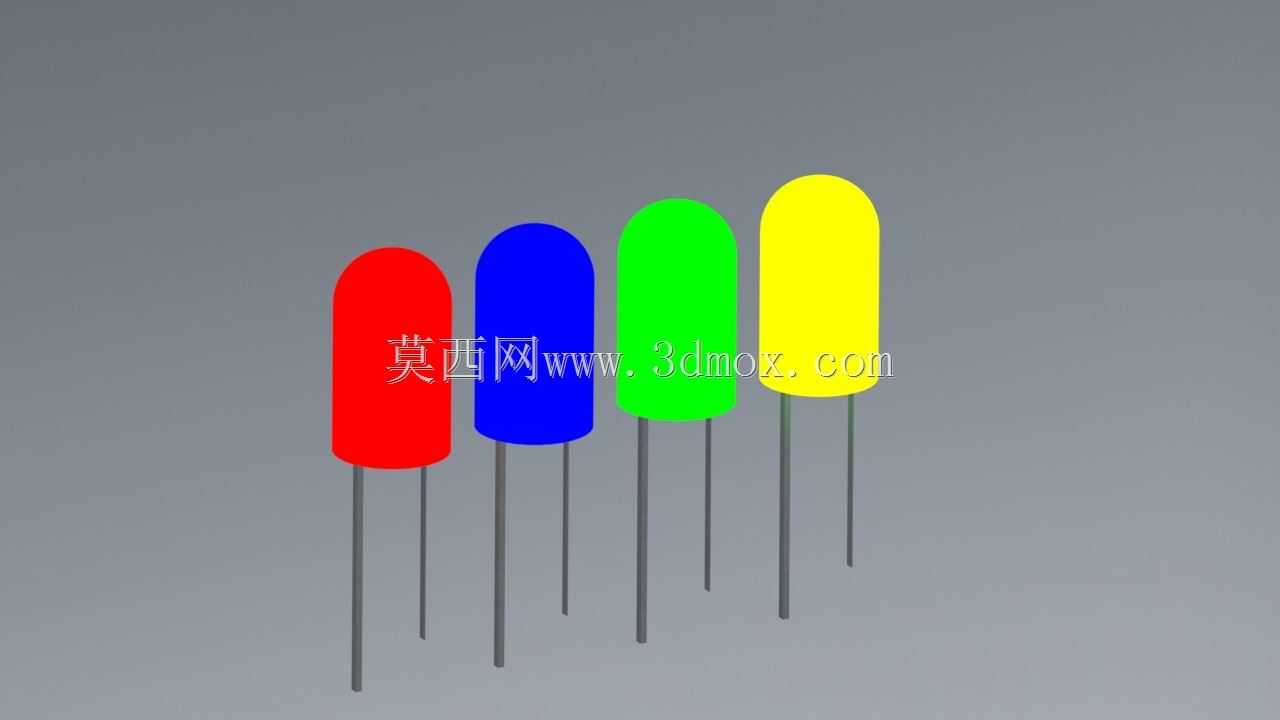

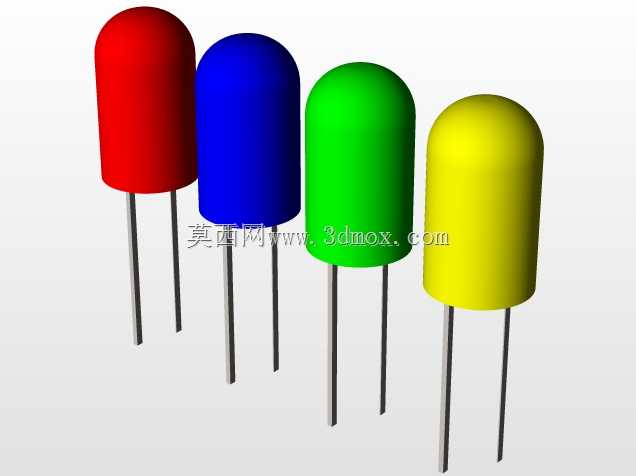

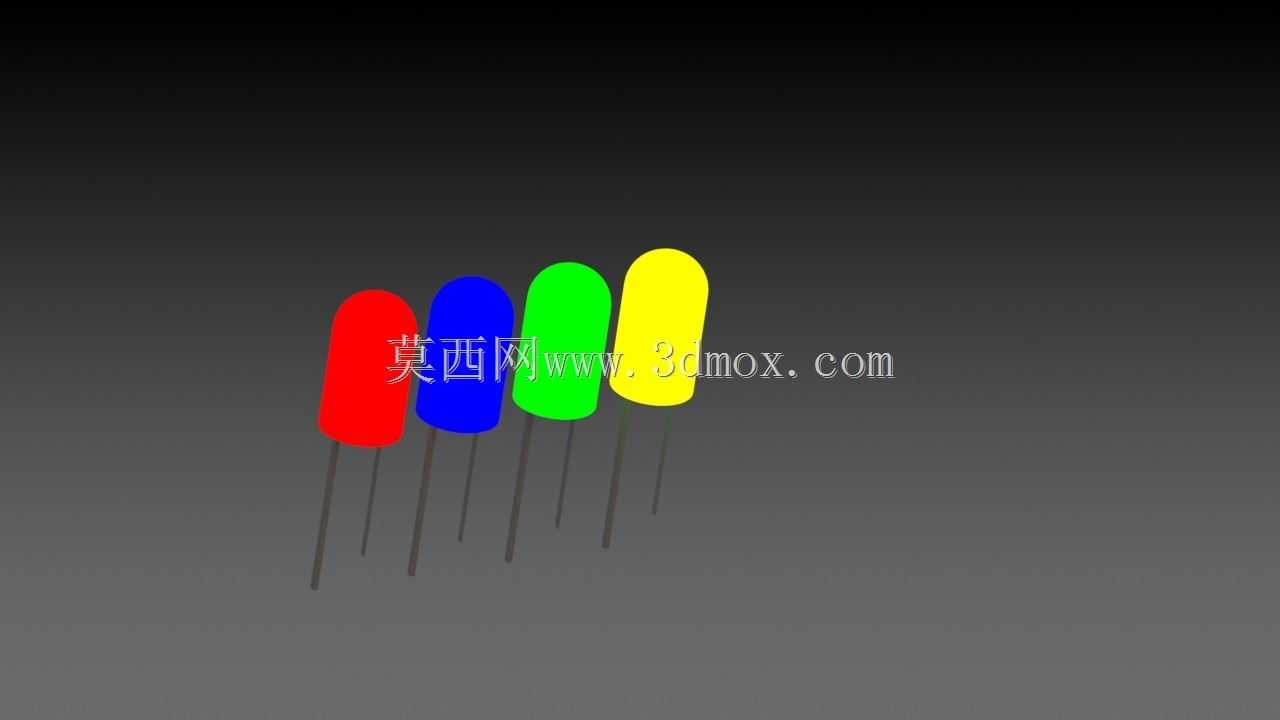

本次呈现的四色直插式发光二极管结构,覆盖红、蓝、绿、黄四种常用发光色号,是电子电路、工控设备、消费电子领域应用极广的基础光电器件。从实际选型应用场景来看,这类直插LED常被用作设备电源状态指示、信号通路提示、故障告警标识,在小型控制电路板、教学实验套件、民用小家电面板、低压配电指示回路中都能见到其身影,相比贴片式LED,直插封装的结构更适合手工焊接、通孔插装的生产场景,抗弯折引脚的设计也能适配小批量打样、维修替换的作业需求。
从产品功能特性来看,四种色号的发光二极管分别对应不同的发光波长区间,红色通常用于电源接通、运行停止类的强提示场景,人眼对红色光的敏感度高,在强光环境下也能快速识别;绿色多用于设备正常运行、通路导通的正向状态提示;蓝色常作为特殊功能激活、通讯状态指示使用;黄色则对应预警、待机类的中间状态提示,四色组合的配置可以覆盖单台小型设备绝大多数的状态指示需求,无需额外选型不同规格的器件。
设计过程中首先考虑的是引脚的安装边界,这类直插LED采用标准2.54mm引脚间距设计,刚好匹配通用万用板、标准PCB通孔的孔距要求,引脚直径控制在0.5mm,既可以顺利插入标准孔径的焊盘,也能保证焊接后有足够的结构强度,不会因为轻微外力就出现引脚弯折、焊点脱落的问题。引脚长度预留了12mm的有效焊接长度,既可以满足板后焊接的插装深度要求,也能在需要弯折引脚做侧向指示时,留出足够的弯折余量,避免弯折位置过于靠近封装根部导致胶体开裂、内部金线断裂的失效问题。
外形结构上,采用经典的椭圆胶体封装,胶体直径5mm,是行业内通用的5mm直插LED标准尺寸,胶体顶部做了微弧面处理,既可以保证发光角度覆盖15-30度的常规指示需求,也能避免平面胶体容易出现的刮花、积灰问题。胶体内部的反光杯结构做了标准化设计,保证芯片发出的光线可以经过反光杯汇聚后从正面射出,提升正面发光亮度的同时,减少侧面漏光对相邻器件的光干扰。四种色号的胶体除了本身的色母差异外,外部尺寸、引脚位置完全一致,在PCB布局时可以统一封装尺寸,不需要为不同色号单独调整焊盘位置,大幅降低电路板设计的重复工作量。
从安装适配的角度考虑,这类LED的胶体高度控制在8.7mm,安装后胶体突出PCB板面的高度刚好匹配常用的设备面板开孔深度,配合LED灯座使用时,可以直接卡入面板的5mm标准开孔,不需要额外做结构固定,胶体与灯座的过盈配合量控制在0.1mm,既可以保证安装后不会因为设备振动出现松动脱落,也不会因为过盈量过大导致胶体被挤压开裂。在做面板布局时,相邻两个LED的中心距建议保留至少8mm的间距,避免相邻器件的光线串扰,同时也给焊接作业留出足够的烙铁操作空间,避免焊接相邻引脚时出现连锡问题。
结构建模过程中,对内部的芯片绑定区域、金线连接位置都做了细节还原,虽然实际生产中这些结构被封装在胶体内部,但在做教学演示、结构原理展示时,完整的内部结构可以帮助初学者快速理解直插LED的封装逻辑,区分正负极引脚的长度差异——长引脚为正极、短引脚为负极的设计也在模型中做了准确还原,避免使用者在焊接时出现正负极接反导致器件不亮的问题。同时引脚的根部做了圆弧过渡处理,还原了实际器件引脚与胶体连接位置的应力释放结构,当引脚受到外力弯折时,应力会集中在圆弧过渡区域,不会直接传递到胶体内部的芯片绑定点,提升器件的抗机械冲击能力。
在实际设备选型应用中,这类直插LED的工作电流通常控制在20mA以内,配合限流电阻使用时,可以稳定工作在3-24V的不同电压回路中,建模时还原的标准封装尺寸,可以直接导入PCB设计软件中做布局干涉检查,提前验证面板开孔、焊盘位置、器件高度是否存在装配冲突,减少打样阶段的结构修改次数。对于做小型设备面板设计、教学实验装置开发的工程师来说,标准化的四色LED模型可以直接调用,不需要重复绘制基础器件模型,提升整体的设计效率。
