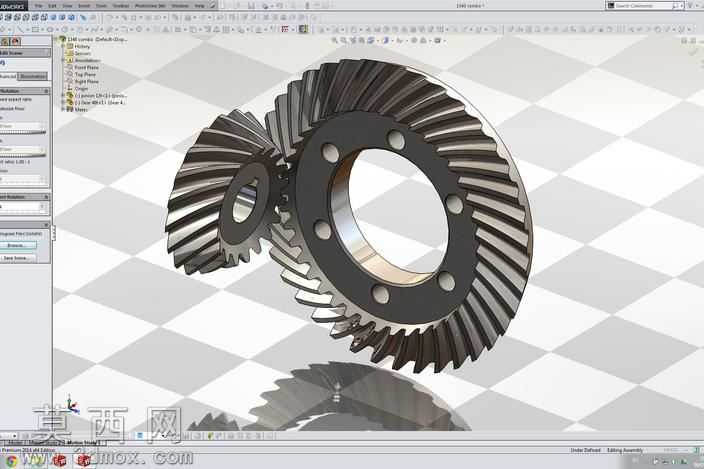

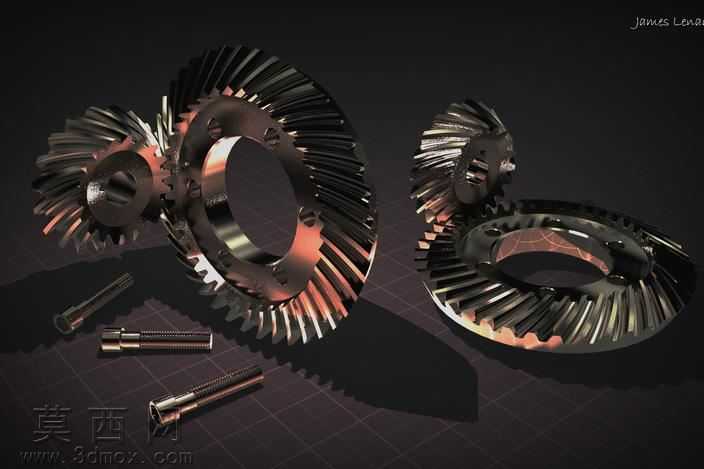

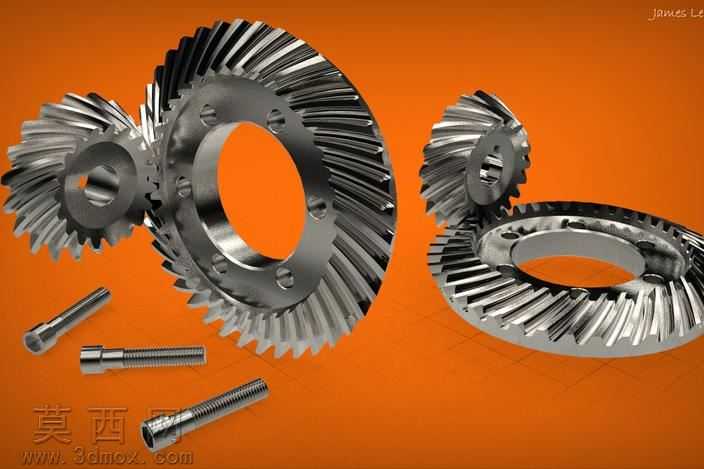

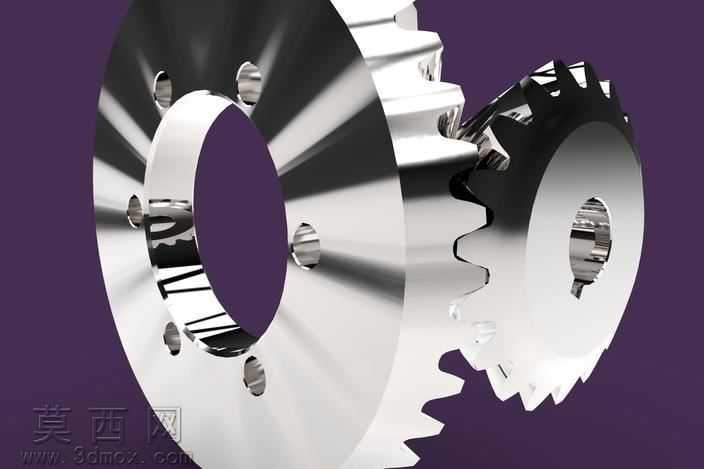

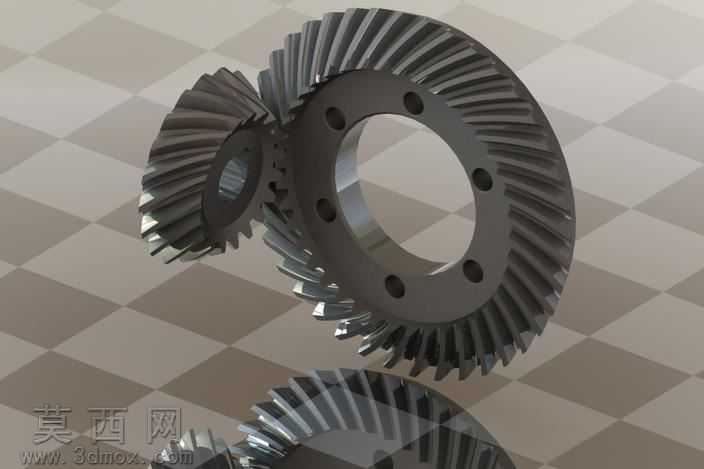

本作品为螺旋锥齿轮啮合传动副三维建模成果,建模过程严格遵循螺旋锥齿轮的齿形生成原理,以13齿小轮与40齿大轮的配对传动参数为核心依据,先完成两个齿轮的基体结构搭建:小轮采用带中心定位轴孔的锥台基体,大轮采用带周向均布安装孔的环形锥台基体,安装孔的位置、孔径均按照实际装配需求做了参数化设定,保证后续装配环节的定位精度。齿面生成阶段,依托螺旋锥齿轮的展成加工逻辑,通过齿廓曲线扫掠、螺旋角参数约束的方式,逐一生成每一个轮齿的精确曲面,严格控制齿顶高、齿根高、齿面螺旋角、压力角等核心参数,确保两个齿轮啮合时齿面接触区域符合传动设计要求,避免出现齿面干涉、啮合间隙不合理的问题。建模完成后对两个齿轮做了装配约束,按照实际传动的轴线夹角定位大小轮的相对位置,验证了轮齿啮合过程中无干涉、传动轨迹连续顺畅。材质与渲染环节,为齿轮模型赋予了经过调质处理的合金结构钢材质,调整材质的金属粗糙度、反光度参数,还原钢制传动零件经过精加工后的金属质感,同时添加了柔和的环境光影,在棋盘格展示场景中呈现出齿轮的立体结构与齿面细节,清晰展现轮齿的螺旋走向、齿形轮廓以及两个齿轮的啮合状态。模型同时补充了通用交换格式文件,可适配不同三维设计软件的调用需求,能够用于传动结构的运动仿真、装配干涉检查、传动性能分析等场景,也可作为机械设计教学中螺旋锥齿轮结构认知、传动原理讲解的直观演示素材,帮助设计者快速理解螺旋锥齿轮的空间结构与配对传动逻辑,缩短同类传动零件的设计开发周期。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 25.18 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2014,SolidWorks,其它,STEP/IGES,
- 软件分类 齿轮
