螺旋高速电力传动齿轮轴三维设计

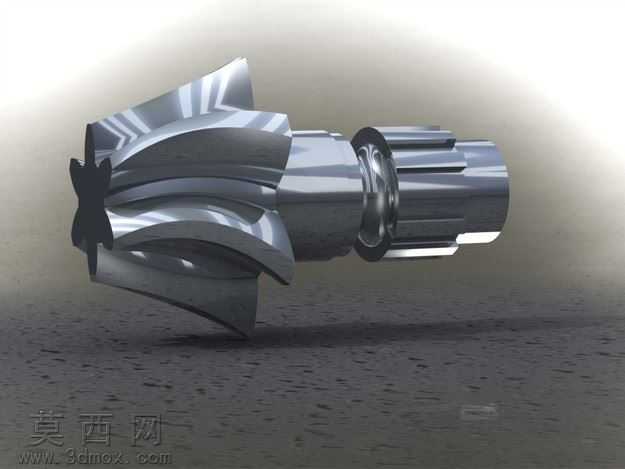

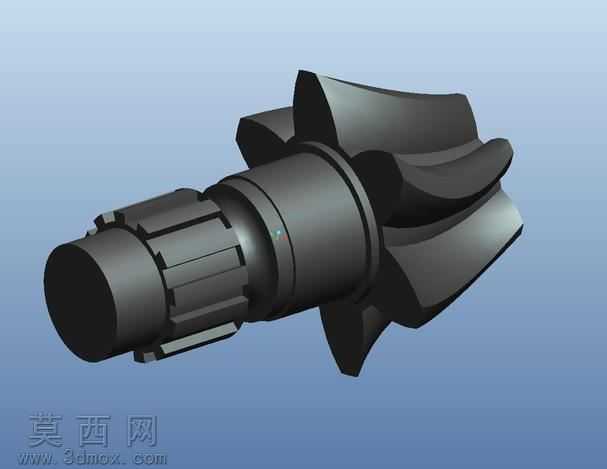

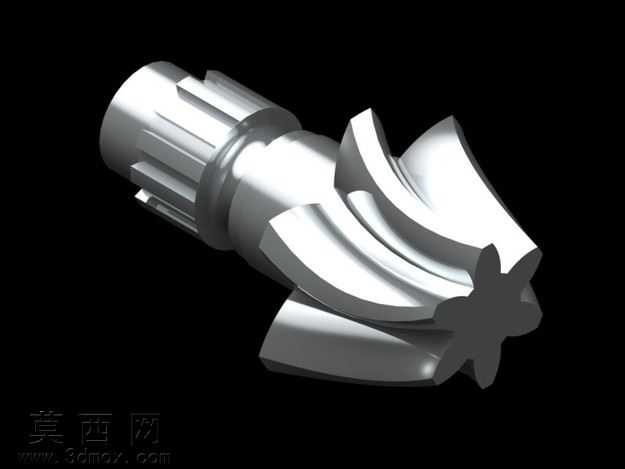

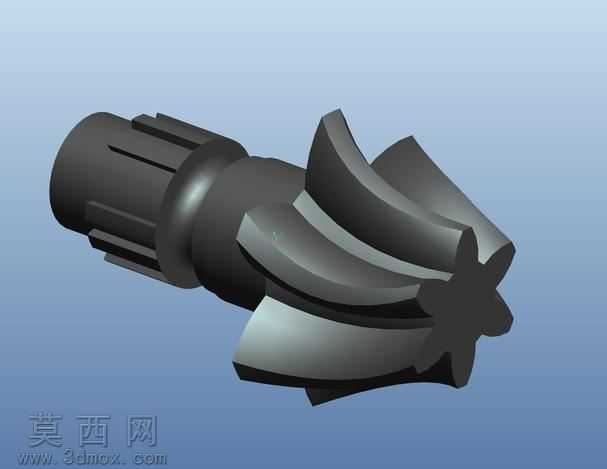

该作品为螺旋高速电力传动齿轮轴的三维建模成果，建模过程严格遵循机械传动零件的设计规范，首先基于齿轮啮合原理确定螺旋齿的核心参数，包括螺旋角、模数、齿顶高系数、压力角等关键数值，保证齿形轮廓符合高速传动的啮合精度要求。建模阶段先构建阶梯轴的基体特征，依次完成花键连接段、轴肩定位段、齿坯安装段的实体拉伸，针对花键部分采用阵列特征完成均匀分布的键齿造型，保证花键的配合公差符合传动连接的装配要求。螺旋齿部分采用扫描混合的建模方式，以渐开线齿形为扫描截面，沿螺旋轨迹线完成齿体的生成，之后对齿根、齿顶位置做圆角过渡处理，消除应力集中隐患，适配高速运转下的载荷分布要求。材质渲染阶段为零件赋予合金钢材质，调整金属粗糙度、反光度参数还原调质处理后的金属质感，对轴段的配合面做细微的磨削纹理处理，区分加工面与非加工面的视觉差异，齿面部分做高光处理体现精加工后的表面精度。结构设计上充分考虑高速电力传动的工况需求，轴肩位置预留轴承安装的定位空间，花键段用于和动力输入端的连接，螺旋齿段用于和配对齿轮完成动力啮合，整体轴段的直径变化经过刚度校核，避免高速旋转时出现挠曲变形。设计过程中重点优化了螺旋齿的导程参数，保证传动过程中的重合度满足高速平稳传动的要求，降低运转过程中的冲击与噪音，同时对轴的整体动平衡做了结构考量，去除不必要的偏心结构，减少高速旋转时的振动。模型完成后经过干涉检查，确认各部分结构无尺寸冲突，所有倒角、退刀槽等工艺结构都完整还原，符合实际加工的工艺要求，可用于电力传动系统的结构验证、装配模拟以及相关的教学演示场景，直观展现螺旋齿轮轴的结构特点与设计逻辑。
