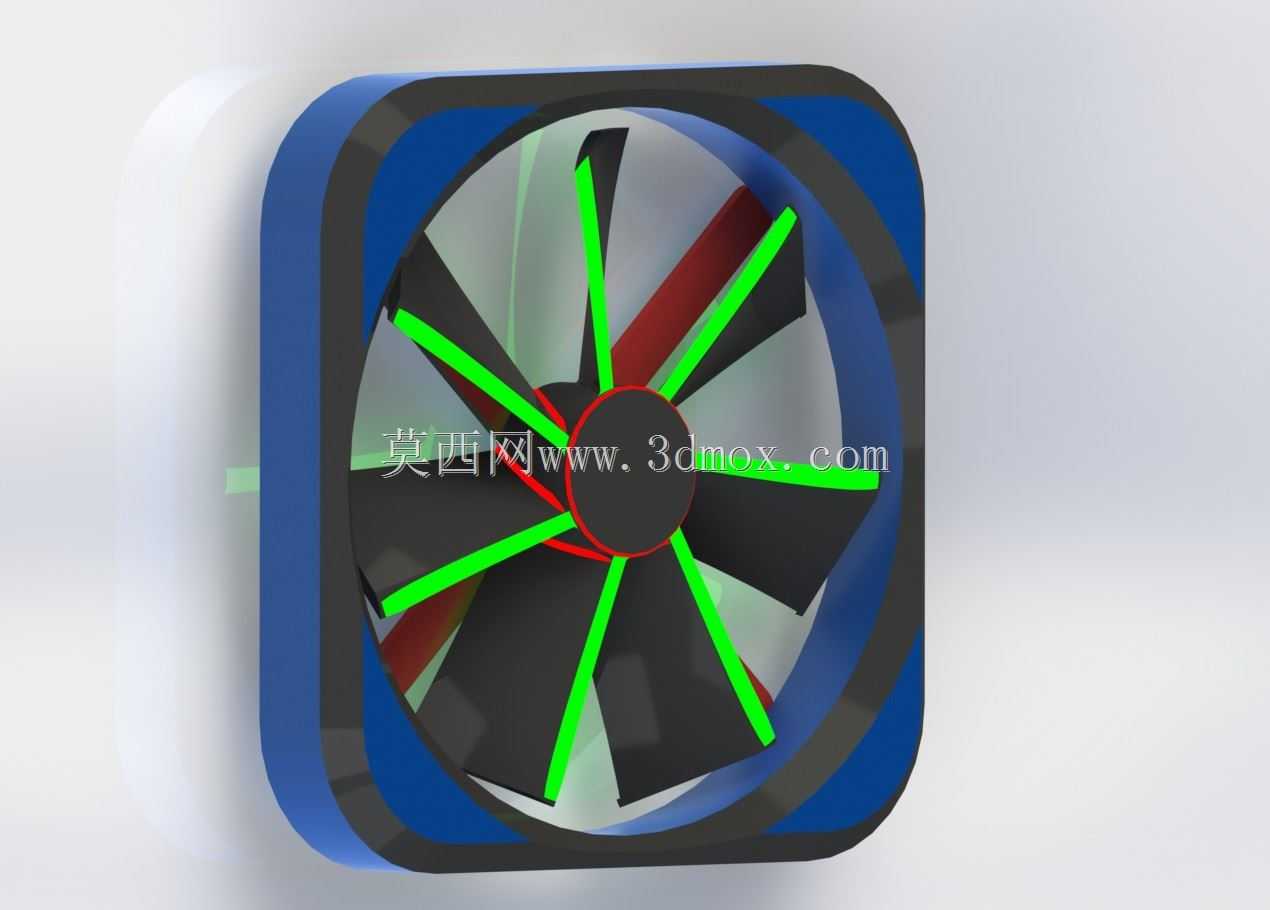

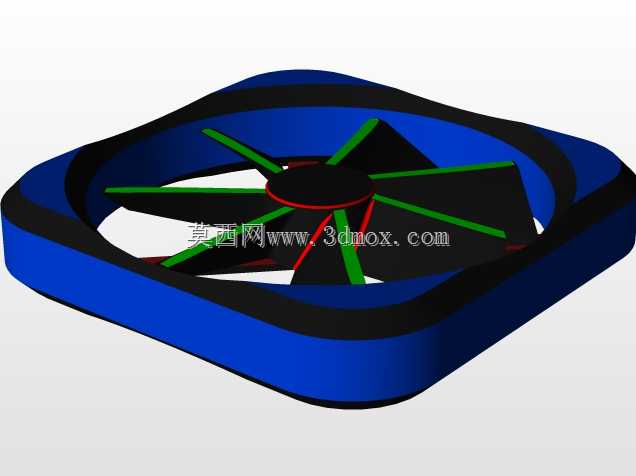

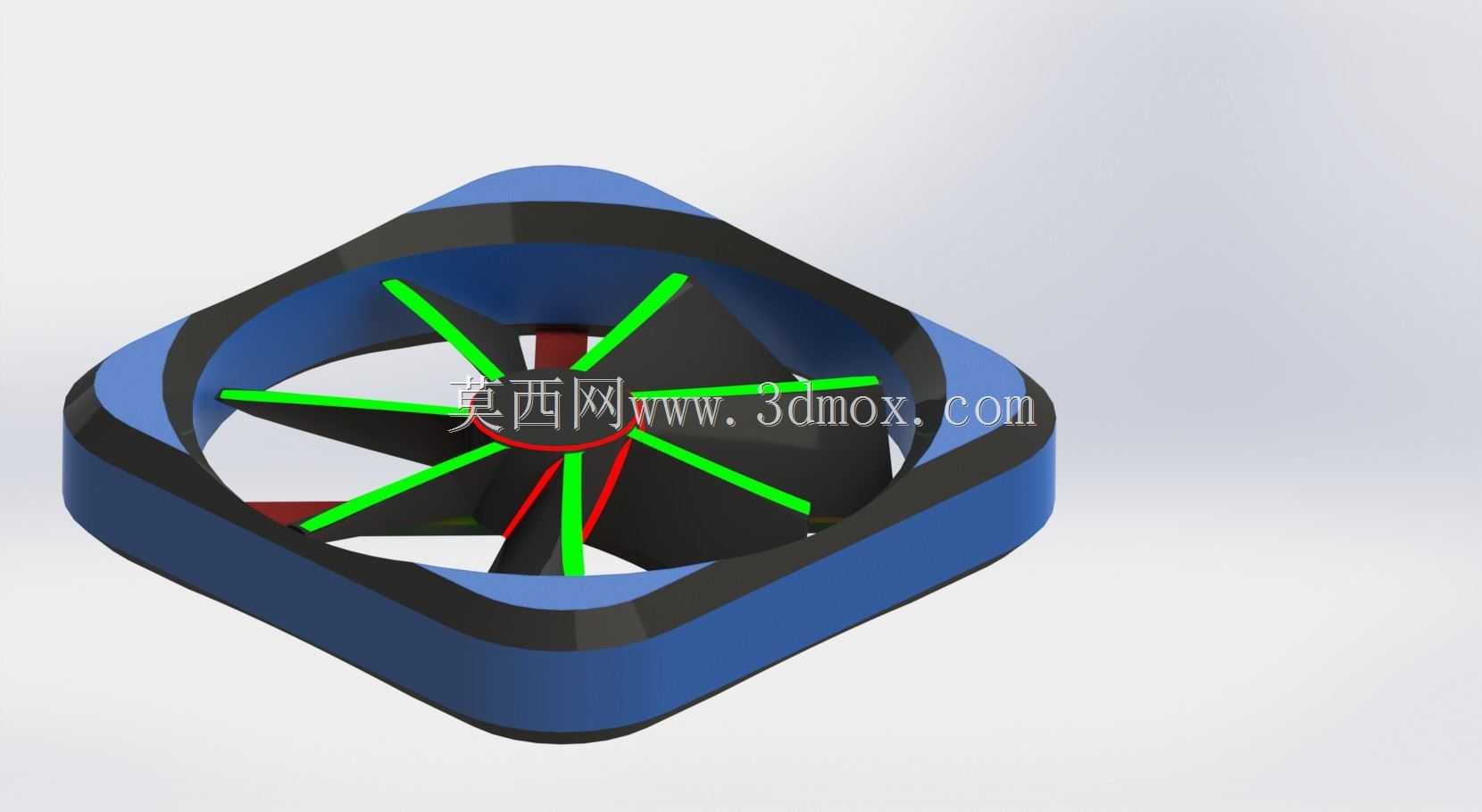

台式机CPU轴流散热冷却风扇结构设计

在桌面级计算机硬件散热体系中，CPU风冷散热的核心执行部件就是这类轴流冷却风扇，其直接决定了处理器高负载工况下的热量导出效率，是保障计算单元稳定运行的关键结构件。日常选型与结构设计过程中，首先要明确其应用边界：这类风扇主要适配台式机CPU塔式散热器、下压式散热器的风冷模组，也可拓展用于机箱通风、ITX小尺寸主机局部散热、工控主板嵌入式散热等场景，核心作用是通过定向气流流动，带走散热鳍片上蓄积的热量，让处理器核心温度维持在额定工作区间内，避免过热降频甚至硬件损坏。

从功能特性来看，这款风扇采用七叶不等距扇叶结构，区别于常规等距扇叶，这种设计能打散叶片旋转时的气流脉动频率，降低运行过程中的气动噪音，避免出现尖锐的风切声，同时兼顾风压与风量的平衡——扇叶根部做了加厚处理，提升高速旋转时的结构强度，避免长时间运行出现叶片形变，叶尖位置做了切角优化，减少叶尖与外框间隙处的涡流损耗，提升实际送风效率。扇叶表面的导流弧度经过反复调校，在常见的1200-2500转工作区间内，既能保证足够的风压穿透密集的散热鳍片间隙，又不会因为转速过高带来过大的运行噪音，适配日常办公、游戏渲染等不同负载下的散热需求。

设计思路上，这款风扇采用方形外框结构，是目前PC散热领域的通用安装规格，外框四个角预留了标准的安装孔位，孔位间距遵循行业通用的120mm风扇安装规范，可兼容绝大多数市售CPU散热器、机箱风扇位的安装需求，安装孔位内嵌了橡胶减震垫，能吸收扇叶旋转时产生的微幅振动，避免振动传递到散热鳍片、机箱壳体上产生共振噪音。外框内侧做了导风圈结构，能约束气流流向，减少气流向外扩散的损耗，让所有产生的气流都定向吹向散热鳍片区域，提升热量交换效率。扇叶中心的轮毂位置做了内凹设计，为内置的驱动电机预留足够的安装空间，轮毂边缘的红色装饰圈既做了视觉区分，也能在旋转时形成视觉标识，方便用户直观判断风扇是否处于正常运转状态。

从安装边界与尺寸参数来看，这款风扇的外框边长为标准120mm，整体厚度为25mm，是桌面PC散热领域应用最广泛的12025规格风扇，安装孔中心距为105mm，适配M3规格的安装螺丝或者橡胶减震钉，安装时不需要额外修改散热器或者机箱的原有结构，可直接替换同规格的老旧故障风扇。接线部分预留了标准的4针PWM调速接口，可根据主板检测到的CPU温度自动调整风扇转速，在低负载时降低转速减少噪音，高负载时提升转速强化散热能力，实现散热效能与噪音表现的动态平衡。扇叶与外框之间预留了0.8mm的均匀间隙，既避免扇叶旋转时与外框产生剐蹭，又不会因为间隙过大导致气流回流损失风压。外框的边角做了R3的圆角处理，避免安装过程中尖锐边角划伤操作人员，也能减少安装时与其他部件的磕碰损伤。

在实际结构建模过程中，需要重点关注扇叶的曲面曲率精度，每一片扇叶的安装角从根部到叶尖呈现渐变趋势，根部安装角更大，保证根部气流的推送能力，叶尖安装角稍小，降低旋转时的空气阻力，这种变安装角的设计能让整个扇叶面的气流推送更加均匀，不会出现局部气流紊流的问题。同时扇叶做了动平衡校准结构，在扇叶注塑成型后可通过去重调整实现高精度动平衡，避免高速旋转时出现抖动，延长风扇轴承的使用寿命。外框的加强筋设置在四个边角位置，既提升外框的结构强度，避免安装时螺丝锁紧力过大导致外框形变，又不会阻挡正常的气流通道。这类风扇的结构设计看似简单，实则每一处细节都围绕散热效率、运行噪音、安装兼容性三个核心维度做权衡，是经过多轮迭代优化后的成熟结构方案，能满足绝大多数桌面级CPU风冷散热的使用需求。
