电子设备内置钣金安装固定托架结构

这类钣金托架多应用在工控机箱、小型通讯终端、嵌入式工业设备的内部腔体中，核心作用是为内置的功能模块、小型电路板、接线端子排提供稳定的安装承载位，同时兼顾内部走线的规整导向，避免设备运输、运行振动过程中内部组件出现移位、磕碰，导致线路松脱或元件损坏。从实际使用场景来看，这类托架往往安装在设备壳体的内侧预留安装位上，不需要额外占用设备外部空间，通过自身的弯折结构形成立体承载空间，在有限的腔体内部最大化利用垂直方向的安装余量，相比平面安装板能减少30%左右的平面占用面积，适配紧凑型设备的内部布局需求。

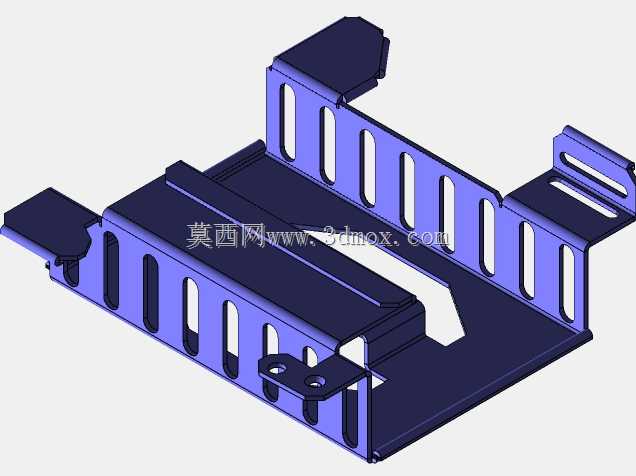

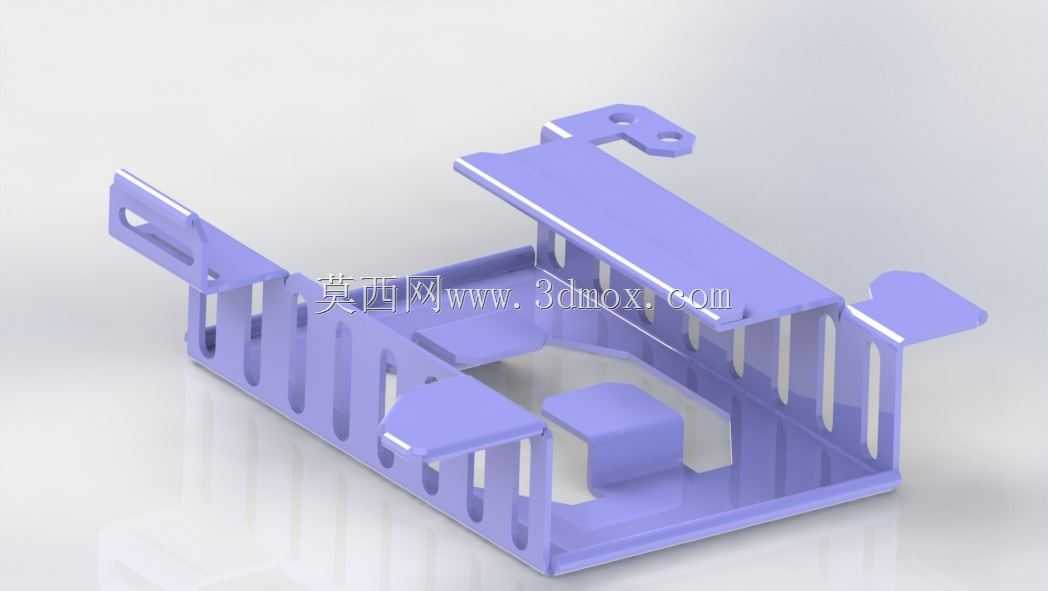

设计这类钣金件时，首先要匹配对应设备内部的安装边界，托架整体的外轮廓尺寸需要完全避让壳体内侧的加强筋、接线柱、散热风道等已有结构，侧边的长条形开槽一方面是为了减轻零件自身重量，降低材料消耗，另一方面是为相邻位置的元件预留散热间隙，避免热量在托架围成的区域内积聚，影响内置电子元件的运行稳定性。托架顶部伸出的带孔安装耳，是与设备壳体连接的核心定位点，两个安装孔的孔距严格匹配壳体上预设的凸台螺柱位置，装配时不需要额外调整对位，直接通过螺丝锁紧即可完成固定，能有效提升产线装配的效率。

托架四周向上弯折的翻边，除了形成围合的承载区域防止内置模块滑出之外，翻边的高度经过精准核算，刚好比放置在托架上的最高元件高出1.5mm左右，既不会因为翻边过高遮挡元件的接线操作空间，也不会因为翻边过矮失去侧向限位的作用。托架底部预留的凸起定位结构，是对应内置模块底部的定位凹槽设计的，模块放置到托架上时，凸起结构会直接卡入模块的凹槽内，不需要额外打胶或者增加固定压片，就能限制模块在水平方向的窜动，配合侧面的开槽还能为模块底部预留一定的空气流通间隙，减少模块底部与钣金面直接接触导致的热量堆积。

从加工工艺角度来看，整个零件采用单张钣金板材通过冲压、弯折工艺一体成型，没有额外的焊接拼接结构，所有弯折位置都预留了合理的折弯半径，避免弯折处出现应力集中导致的开裂问题，零件所有的边缘都做了钝化处理，没有尖锐的毛刺，装配过程中不会划伤操作人员的手部，也不会割破内部连接的线材绝缘层。托架上不同位置的伸出舌片，是专门为走线设计的压线结构，线材布置完成后可以将舌片轻微弯折压住线材，不需要额外增加扎带就能完成走线固定，进一步减少装配时的辅料使用，降低整体的物料成本。

在实际选型适配时，需要重点核对托架的安装耳孔位与设备壳体螺柱的同轴度，同时确认托架围合区域的内部净尺寸大于待安装模块的外轮廓尺寸，预留至少0.8mm的装配间隙，避免因为加工公差导致模块无法顺利放入。如果设备运行环境存在较强的持续振动，可以在托架与模块接触的位置粘贴薄型绝缘缓冲泡棉，进一步提升连接的稳定性，同时避免钣金与元件外壳直接接触产生的摩擦异响。这类钣金托架的表面处理一般采用静电喷塑，选用与设备内部一致的浅色调涂层，既可以提升钣金件的防锈能力，也能在设备内部检修时提供更好的视觉辨识度，方便操作人员快速定位安装位置。
