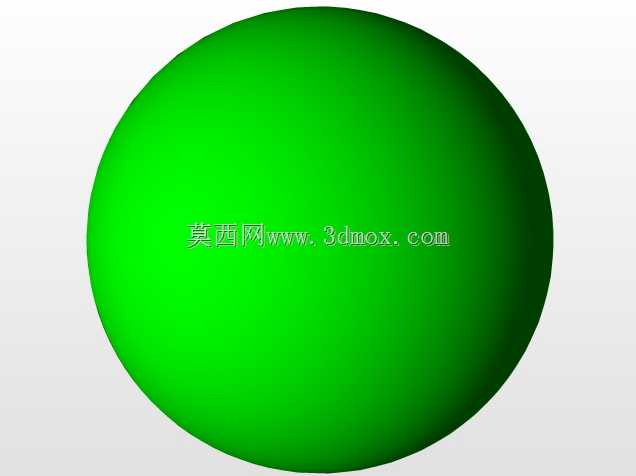

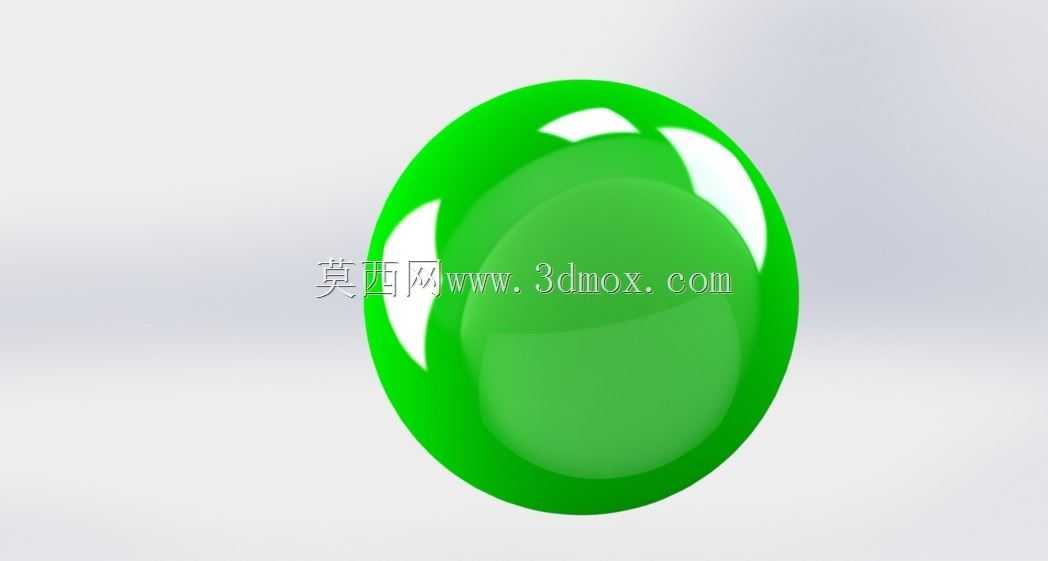

绿色弧面光滑球体装饰构件三维设计

在日常的工业装饰、文创产品结构设计以及小型展示道具开发场景中，这类光滑弧面的球形构件是十分常见的基础造型单元，很多刚接触三维建模的结构工程师容易忽略这类基础曲面的细节处理，觉得球体建模不过是旋转凸台一步成型的简单操作，但实际落地到生产环节，曲面的曲率连续性、表面的光影过渡效果，往往直接决定了最终成品的质感。从实际用途来看，这类球形构件可以作为装饰摆件的核心主体，也可以嵌入到文创产品的外观结构中作为视觉焦点，部分场景下还能作为设备操作端的球形握把胚体，只需要在表面做防滑纹理处理就能直接适配手持操作的需求。做这个造型的建模时，首先要确定的是球体的基准中心，所有曲面的构建都要围绕这个中心做对称约束，避免后续做装配配合时出现偏心问题，很多新手建模时习惯随手绘制旋转轮廓，没有给轮廓线添加完全约束，导致后续修改尺寸时曲面出现畸变，尤其是这种需要做高光泽表面处理的构件，曲面的G2连续性是必须保证的，不然渲染或者实物抛光后会出现明显的光影折痕，影响外观效果。从安装边界的角度考虑，这类球形构件如果是作为嵌入式装饰件使用，需要在球体的非展示面预留安装定位柱，定位柱的直径要根据球体整体尺寸做匹配，通常定位柱的直径不超过球体直径的六分之一，避免安装后从展示面看到内部的结构印子；如果是作为独立摆件使用，底部需要做一个小的平面切边，切边的直径控制在球体直径的五分之一左右，既能保证放置时的稳定性，又不会过多破坏球体整体的圆润视觉效果。建模过程中，旋转轮廓的半圆曲线要做曲率检查，不能出现拐点，曲线的控制点数量尽量精简，过多的控制点反而会导致曲面生成后出现不必要的微变形，完成基础球体建模后，要做曲面的偏差分析，确保整个球面的半径误差控制在0.02mm以内，对于需要做电镀或者高光喷涂处理的场景，这个精度要求是必须满足的，不然表面处理后瑕疵会被放大。另外在做外观配色的材质赋予时，这种半通透的绿色质感需要调整材质的透射率和粗糙度参数，模拟出类似玉石或者亚克力的通透效果，实际生产中如果采用亚克力注塑工艺，还要提前考虑注塑口的位置，尽量把注塑口设置在后续会被遮挡的安装面位置，避免在展示面留下浇口痕迹，增加后续抛光的工作量。很多工程师在做这类简单曲面构件时，容易放松对精度的要求，觉得造型简单就不需要做过多的约束检查，但实际上越是基础的造型，在批量生产时对精度和曲面质量的要求越高，因为简单造型的瑕疵会比复杂造型更容易被肉眼识别，比如球体的圆度不够，放在平面上滚动时就会出现卡顿，表面曲率不连续，高光下就会出现明显的棱线，这些细节问题都会直接影响最终产品的品质。在做装配适配的时候，如果这个球体是和外部的固定座配合，固定座的包裹弧度要和球体的弧度完全匹配，配合间隙控制在0.1mm以内，既方便安装，又不会出现晃动的问题，如果是需要转动的球形结构，还要在配合面预留润滑脂的填充空间，避免长期转动后出现磨损卡滞的问题。
