电磁驱动螺线管动力装置结构设计

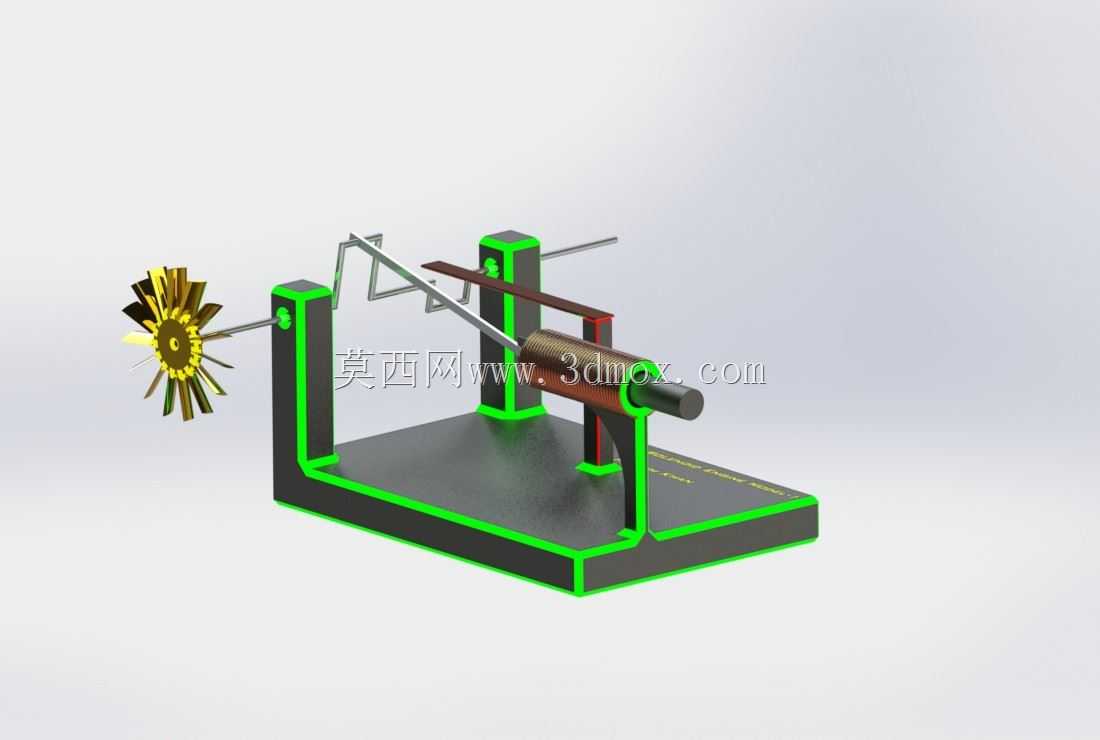

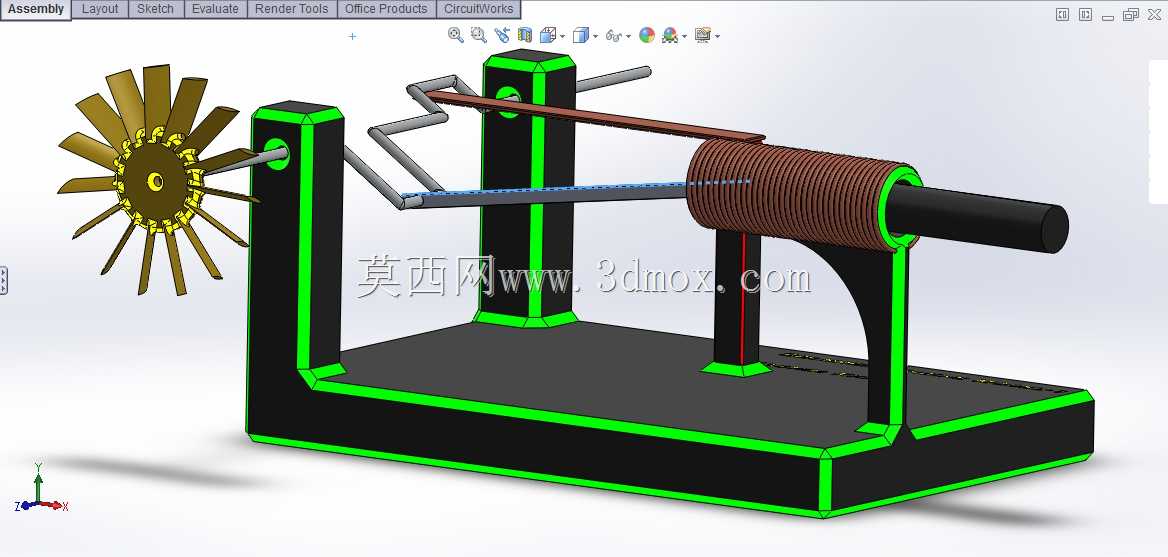

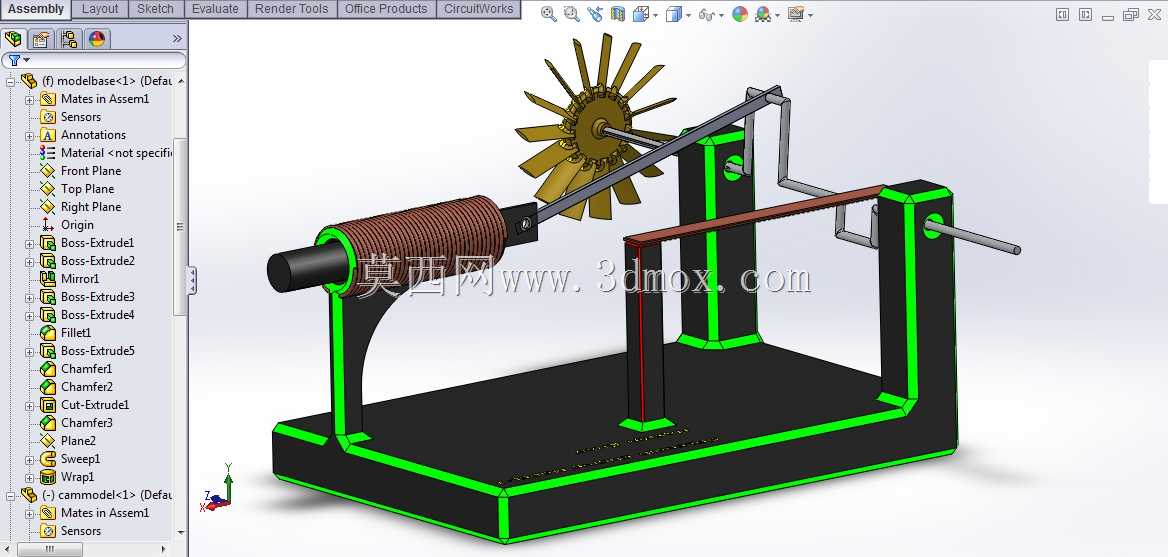

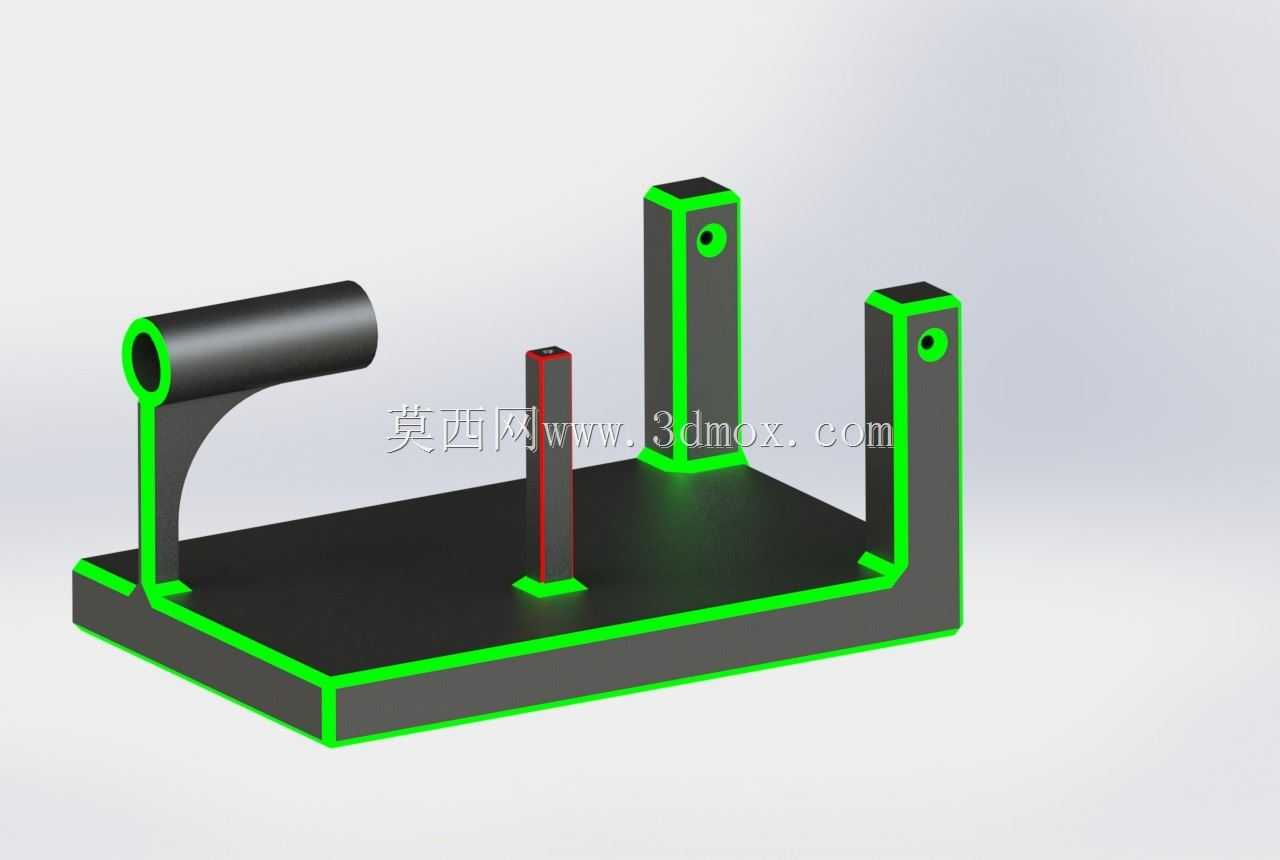

这套螺线管动力装置的结构设计，核心围绕电磁能向直线往复机械能的转换逻辑搭建，整体采用卧式双支撑机架布局，底座为一体化平板式承载结构，两侧垂直支撑立柱与底座采用直角加强结构连接，可有效抵消螺线管通断过程中产生的径向冲击载荷，避免运行过程中出现结构共振。从实际应用场景来看，这类小尺度电磁动力结构常被用于教学演示实验、微小型往复执行机构的原理验证，也可作为低功率微型动力单元嵌入小型自动化送料机构、轻载直线驱动工位中，相比传统旋转电机搭配曲柄滑块的传动方案，省去了中间运动转换环节，传动链更短，响应速度更快。

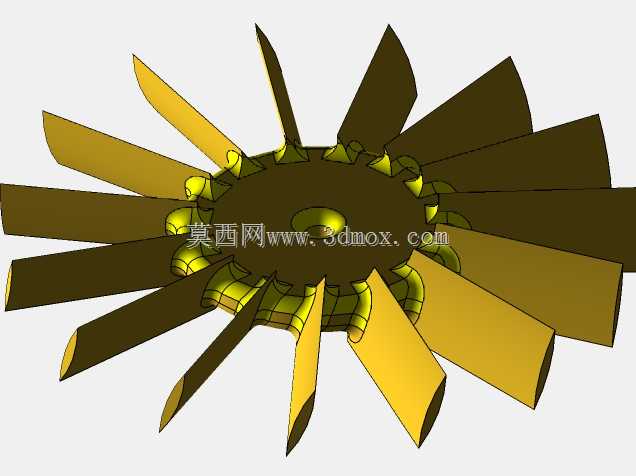

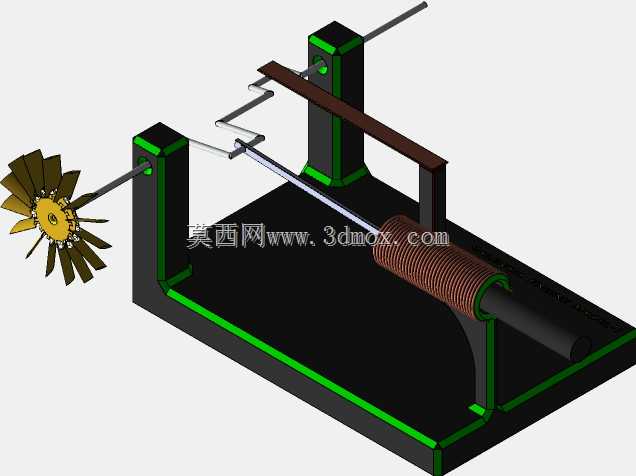

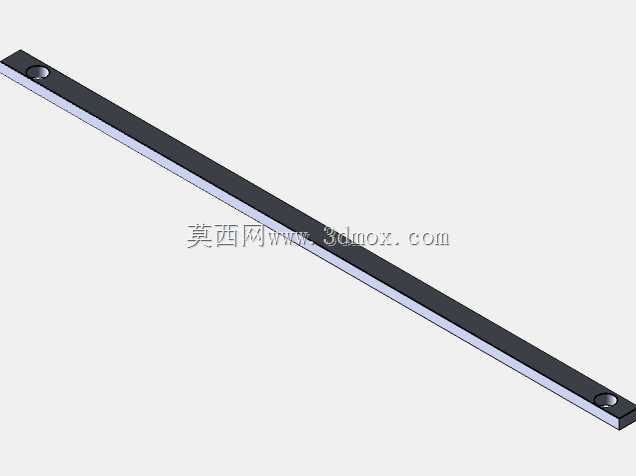

设计过程中优先考虑了运动部件的同轴度保障，螺线管的安装座与两侧立柱的导向孔采用同一基准加工定位，确保内部衔铁的往复运动轴线与输出端的传动杆轴线完全重合，减少运动过程中的卡滞风险与侧向磨损。输出端的传动结构采用了拐臂式传动设计，可将衔铁的直线往复运动转换为端部输出轴的旋转运动，端部配套的轮式结构可直观展示动力输出的转速与运动状态，方便原理验证过程中的参数观测。机架的边缘做了等高限位凸台设计，安装时可直接通过凸台定位固定在实验台或设备安装面上，无需额外调整水平度，安装边界的固定孔位采用对称式分布，可适配不同规格的安装基板，整体安装占用空间紧凑，适合在空间受限的实验工位或小型设备内部集成。

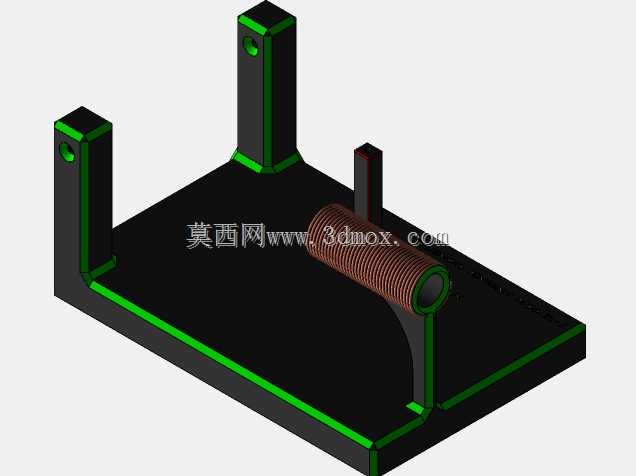

螺线管本体采用卧式安装方式，固定在底座中部的支撑凸台上，线圈绕组的走线槽预留在支撑结构的内侧，可避免运动过程中传动部件剐蹭导线，提升运行可靠性。两侧的导向支撑部位预留了润滑介质加注空间，长期运行时可定期加注润滑脂降低传动杆与导向孔的摩擦阻力，延长部件使用寿命。从功能特性来看，这套结构可通过调整螺线管的通电频率、电压参数改变输出端的运动频率与输出扭矩，适配不同的负载需求，相比内燃机类的动力装置，无需配套供油、排气系统，结构更简洁，运行过程无尾气排放，适合在室内实验场景、洁净车间内的小型设备上使用。

结构设计阶段针对运动部件的行程做了硬限位设计，在衔铁的两个运动极限位置设置了缓冲挡块，可避免衔铁在往复运动过程中直接撞击螺线管端盖，降低运行噪音同时减少结构冲击损伤。整体机架的壁厚经过载荷校核，在满足支撑强度的前提下尽可能缩减结构重量，方便整体搬运与集成安装。输出轴的端部采用标准轴径设计，可直接配套联轴器、带轮等通用传动部件，无需额外做轴径适配加工，降低后续二次开发的改造成本。这类螺线管动力结构在微小型动力需求场景中具备独特优势，没有复杂的齿轮传动组，后期维护仅需检查导向部位磨损情况与接线牢固度即可，维护成本远低于传统机械式动力单元，在教学演示场景中，外露的结构设计可让观察者清晰看到电磁转换、运动传递的全流程，帮助理解电磁动力的基本工作原理，在工业应用场景中，可作为轻载往复驱动单元嵌入分拣机构、计数触发机构中，依靠快速响应的特性提升工位的动作频率。
