小型斯特林动力装置结构设计方案

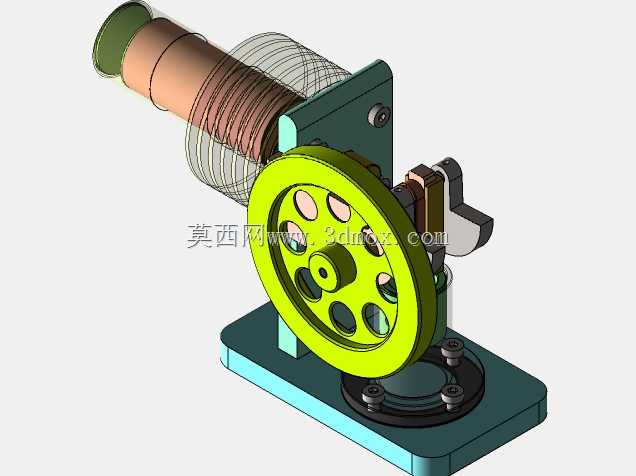

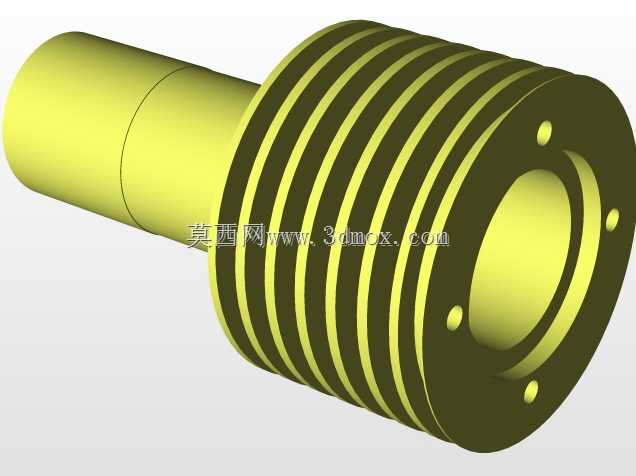

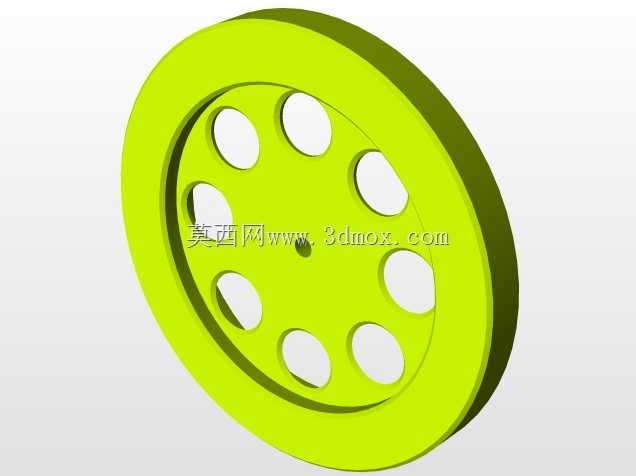

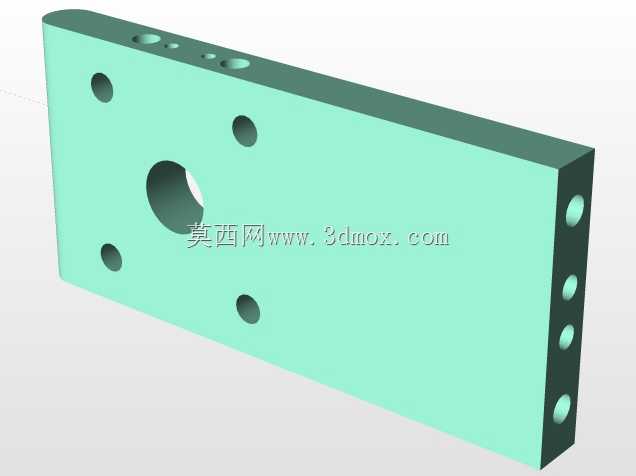

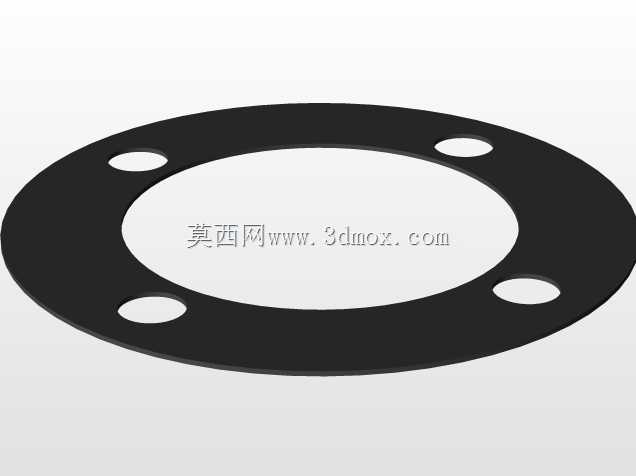

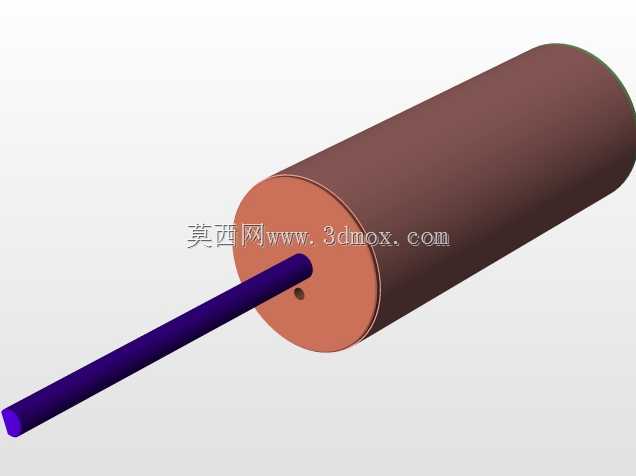

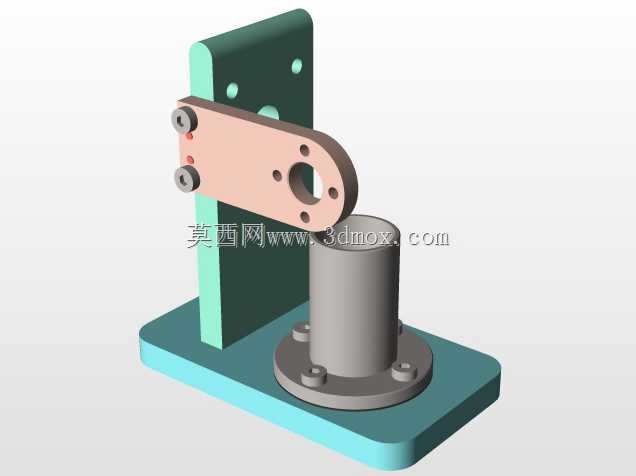

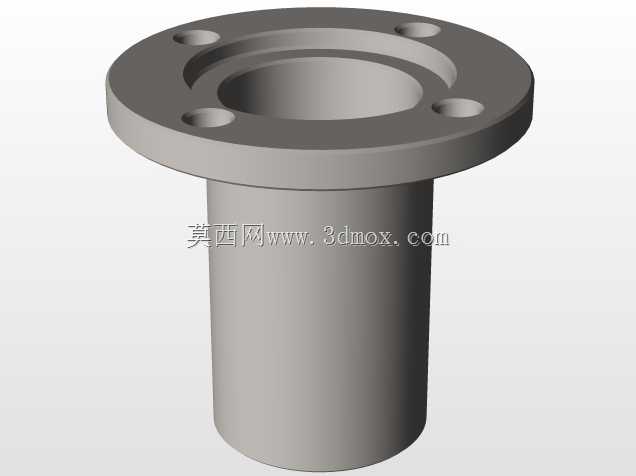

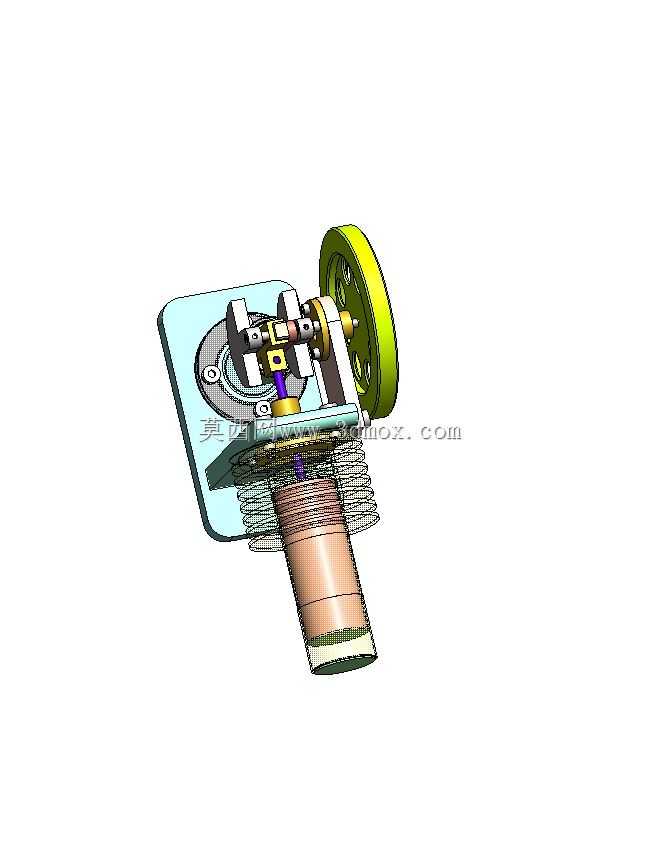

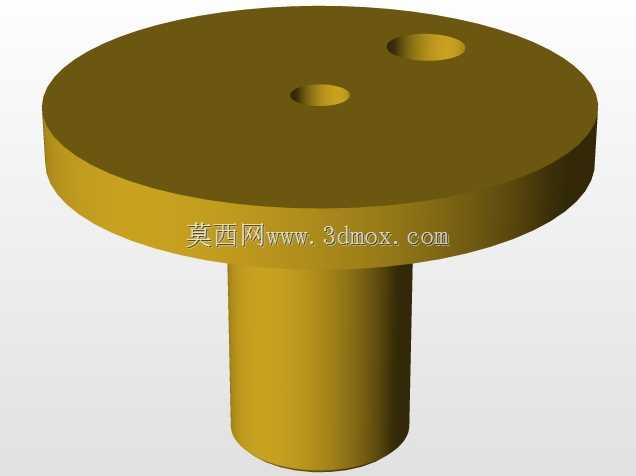

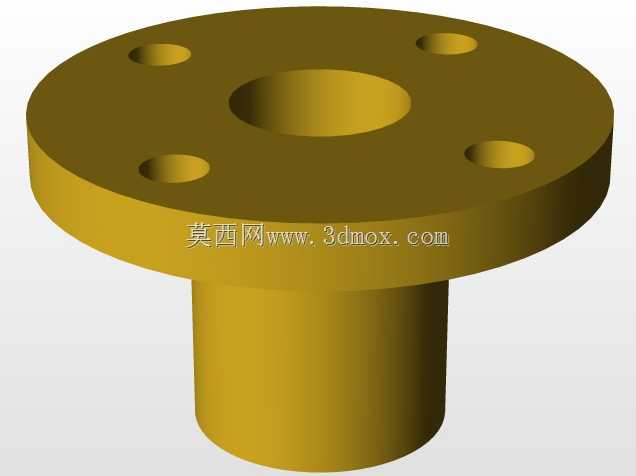

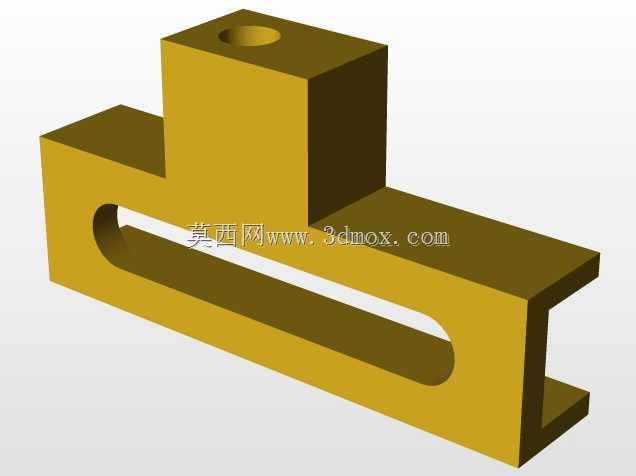

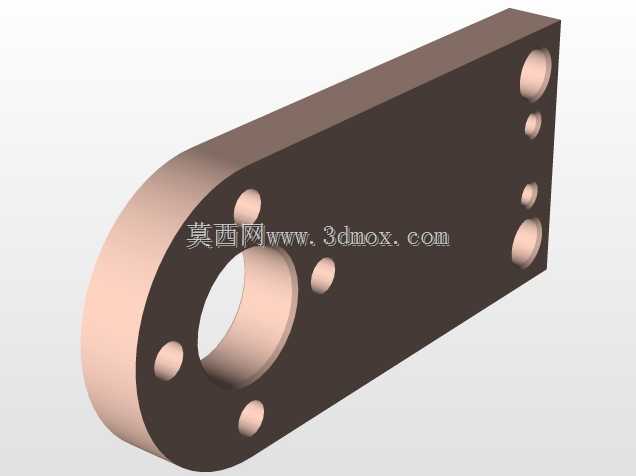

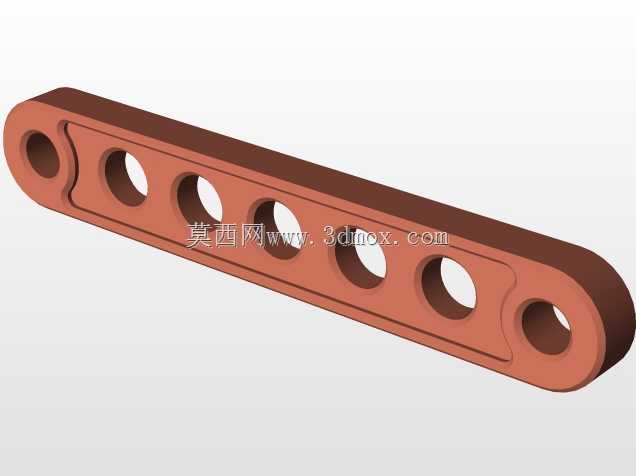

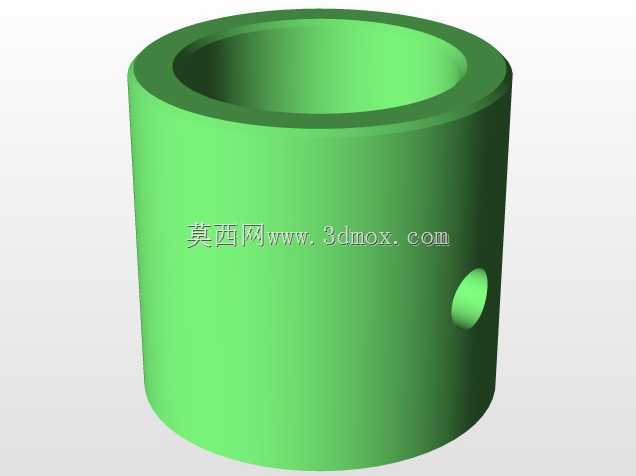

这套小型外燃式动力装置，常被应用在教学演示、余热回收试验、小型科普展品制作等场景中，依靠封闭工质的冷热循环压差实现动力输出，不需要依赖燃油爆燃做功，对热源的适配性极强，哪怕是低品位的热水、工业废热、太阳能集热都能驱动其运转，不少高校的工程热物理实验室会用同结构装置做循环效率验证试验，部分小型分布式能源试验台也会参考这类结构做微型动力单元的原型搭建。从结构功能来看，整套装置分为动力气缸、置换气缸、曲柄飞轮组件、安装基座四个核心部分，置换气缸负责推动封闭工质在冷热腔之间往复流动，实现工质的周期性加热冷却，动力气缸则承接工质受热膨胀产生的压力，推动活塞做直线往复运动，再通过曲柄连杆机构把直线运动转化为飞轮的旋转运动，飞轮自带的转动惯量可以抵消曲柄过止点的阻力，保证整套机构运转的连续性，不会出现卡滞停顿的问题。设计过程中首先要匹配冷热腔的容积比，置换气缸的容积通常要大于动力气缸，保证工质在冷热端流动时有足够的换热空间，置换活塞的行程和动力活塞的行程存在固定相位差，这个角度差直接影响循环效率，设计时要反复调整相位匹配关系，避免出现工质换热不充分、动力输出扭矩不足的问题。气缸的外壁做了散热鳍片结构，冷端可以依靠自然对流实现工质冷却，不需要额外加装水冷管路，简化了整套装置的结构复杂度，适合小型化的应用场景。安装基座采用平板式结构，四个安装孔位分布在基座四角，安装时可以直接通过螺栓固定在试验台架或者展示台面上，基座的厚度经过加强处理，运转时不会因为曲柄的往复惯性产生明显振动，整套装置的横向安装边界不超过150毫米，纵向高度控制在120毫米以内，气缸轴向伸出长度约100毫米，整体占用空间很小，适合桌面级的试验或者展示场景。曲柄部分的轴承采用微型深沟球轴承，转动阻力小，长时间运转也不会出现明显的磨损，飞轮上做了均匀分布的镂空孔，在保证转动惯量的前提下减轻了整体重量，降低了启动时需要的最小驱动扭矩，哪怕是温差不大的低品位热源也能顺利驱动飞轮转动。连接管路的密封设计是这类装置的核心要点，所有气缸端盖、管路接头的位置都要保证气密性，一旦出现工质泄漏，循环压差就会快速下降，直接导致动力输出中断，设计时在所有配合面都预留了密封槽，可以加装O型密封圈实现静密封，活塞和气缸壁之间采用间隙配合，配合精度控制在合理范围内，既保证活塞运动顺畅，又能减少工质的内泄漏。这套结构的扩展性很强，在飞轮输出端加装带轮或者齿轮之后，就可以带动小型发电机、微型水泵这类负载，实现热能到电能或者其他机械能的转换，不少业余工程爱好者也会参考这类结构自制小型动力模型，用来验证外燃循环的工作原理。在做装配调试的时候，要先手动转动飞轮检查所有运动部件的干涉情况，确认活塞在全行程内不会和气缸端盖发生碰撞，连杆和曲柄的连接部位转动灵活无卡滞，再进行密封性能测试，确认整个封闭腔没有泄漏之后，再外接热源进行试运转，试运转初期要控制热源温度，避免气缸因为局部过热产生变形，影响配合精度。
