带外置阻尼罐的自行车后减震结构

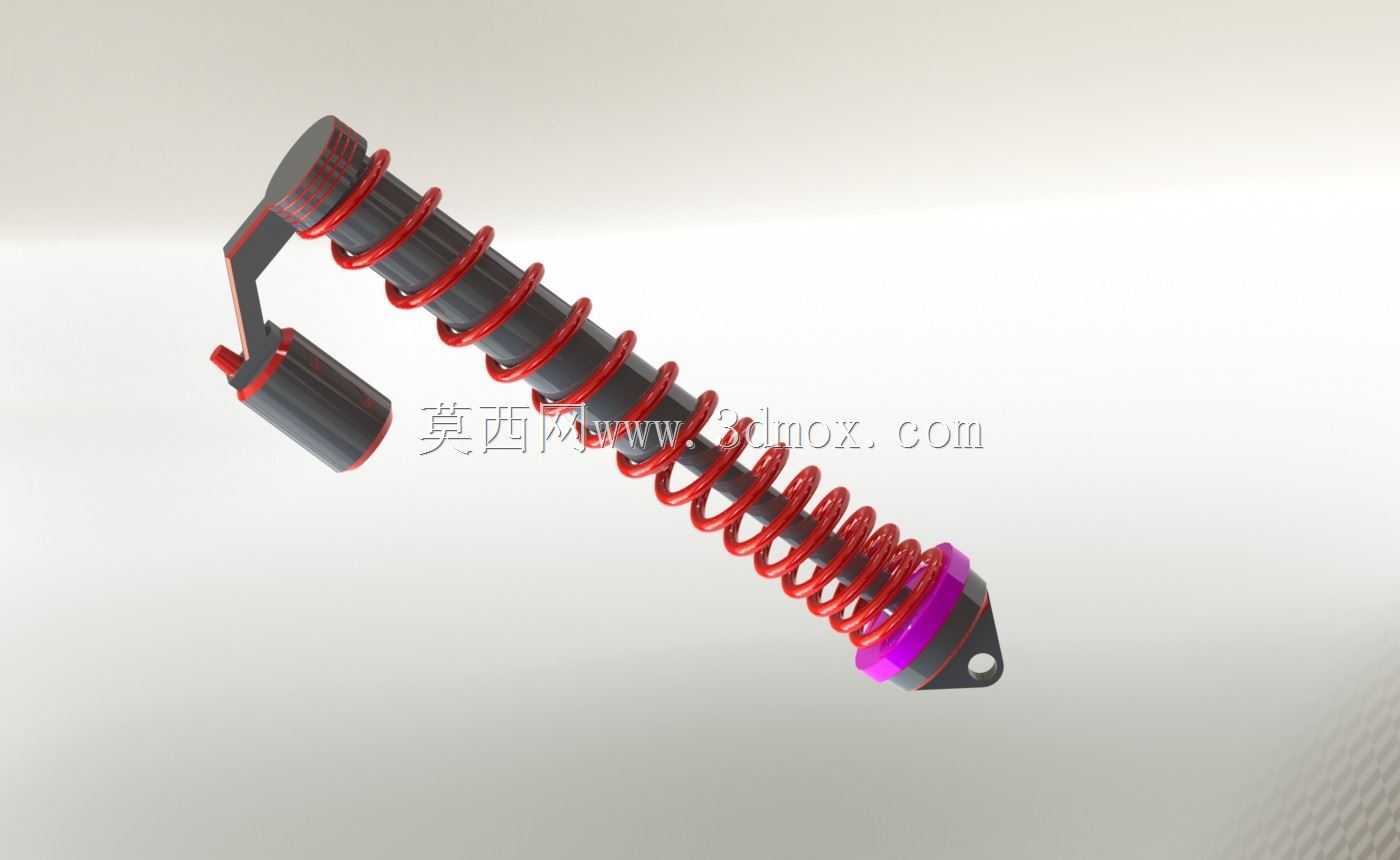

做山地车、软尾越野自行车的悬架系统设计时，后减震单元是直接决定骑行滤震表现、操控极限的核心部件，这次拆解建模的这款带外置阻尼罐的弹簧式后减震，是目前中端越野自行车上应用非常广泛的结构形式。先从实际装车场景说，这类减震主要适配林道穿越、中度越野的软尾山地车，安装位置在车架后三角与主车架的铰接点位之间，上下两端的吊耳式安装孔分别对应后摇臂的连接座和车架中管上方的固定座，安装时需要保证减震运动轴线与后摇臂的摆动轨迹切线方向重合，避免运动过程中出现侧向附加弯矩，损坏密封件或者造成卡滞。

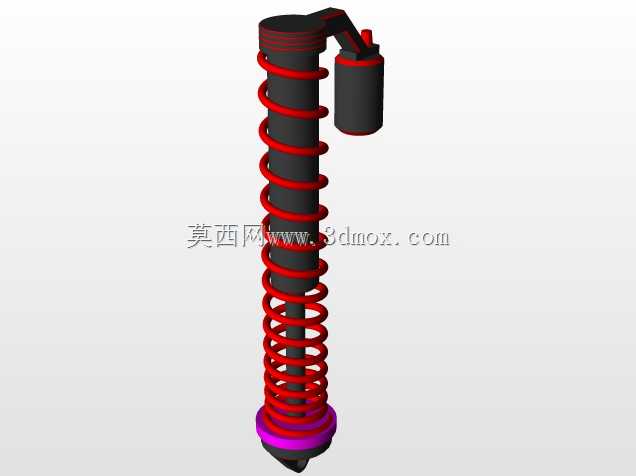

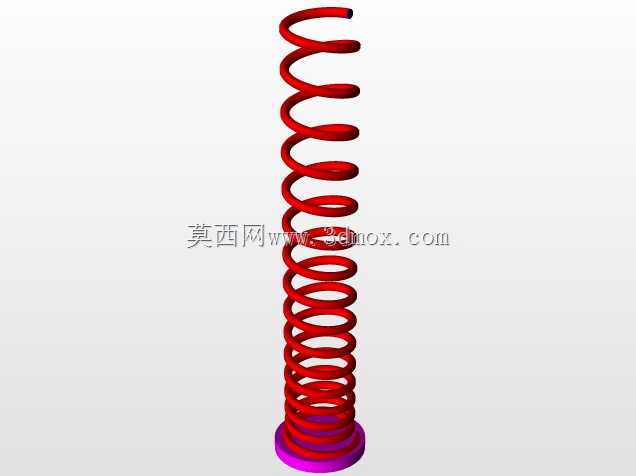

从功能特性上拆解，这款减震采用螺旋弹簧作为弹性承载元件，红色的螺旋弹簧选用的是变节距设计，这种设计的好处是应对小幅度颠簸时，弹簧初始刚度较低，能过滤掉路面细碎的震动，提升铺装路面或者轻度非铺装路的骑行舒适度；当遇到大落差冲击、减震压缩行程进入后半段时，弹簧节距贴合后刚度快速上升，提供足够的支撑力，避免减震触底造成车架刚性冲击。外置的阻尼罐结构是这款减震区别于普通弹簧减震的核心设计，常规的内置阻尼腔因为减震本身体积限制，阻尼油储量有限，长时间连续颠簸下阻尼油容易因为反复剪切生热出现性能衰减，也就是常说的阻尼热衰，外置罐通过额外的油腔扩容，不仅增加了阻尼油的总储量，还能通过罐体外壳增大散热面积，连续越野工况下能保持阻尼特性的稳定，同时外置罐内部一般会设置分离式气室，用来容纳阻尼油压缩时的体积变化，避免阻尼腔出现空程，提升压缩和回弹过程的阻尼线性度。

建模过程中需要重点把控几个安装边界尺寸，首先是上下安装孔的中心距，也就是减震的自由长度，这个尺寸直接决定了车架的后避震行程设定，以及车架的五通下沉量，建模时按照常规林道车的设定，自由长度控制在190mm区间，安装孔采用通用的8mm内径衬套尺寸，适配绝大多数市售软尾车架的安装轴径。弹簧的中径设置为32mm，避免弹簧压缩过程中与阻尼筒外壁发生摩擦，弹簧两端的并圈磨平处理也在模型里做了还原，保证弹簧受力时的端面贴合度，不会出现偏载。外置阻尼罐通过侧向的连接支架固定在阻尼筒的缸体侧面，支架的角度做了15度的倾斜设计，避免减震压缩到最大行程时，阻尼罐与车架后上叉发生运动干涉，这部分在建模时特意做了运动仿真验证，模拟整个压缩行程内所有部件的相对位置，确认全行程下最小间隙保持在3mm以上，满足实际装车的安全间隙要求。

从结构设计思路来说，这款减震的阻尼调节结构做了外置的旋钮设计，在阻尼罐的端部预留了调节旋钮的安装位，实际使用时用户可以不用拆解减震，直接通过旋钮调整阻尼油的流通孔径，改变回弹阻尼的大小，适配不同体重的骑手和不同难度的越野路况。减震下端的紫色缓冲块是聚氨酯材质的行程限位块，当减震压缩到极限行程前，缓冲块会先接触阻尼筒的端面，吸收最后一段的冲击能量，避免金属部件直接硬碰撞，同时也能降低大冲击下的异响概率。上端的吊耳结构采用了一体式的锻造结构造型，相比焊接式吊耳有更高的结构强度，应对大落差落地时的冲击载荷不会出现焊缝开裂的问题，建模时对吊耳的过渡圆角做了优化，避免应力集中，按照越野工况下最大5kN的冲击载荷做了结构强度校核，吊耳部位的最大应力远低于铝合金材料的屈服强度，满足使用要求。

实际选型应用时，这类减震的弹簧刚度可以根据骑手体重做匹配更换，模型里的弹簧接口做了通用化设计，上端的弹簧预压环可以通过螺纹调整预压缩量，不用更换弹簧就能在一定范围内调整减震的初始支撑力，适配不同的骑行风格。阻尼筒的表面做了硬质阳极氧化的处理造型，建模时还原了表面的粗糙度质感，实际生产中这种处理能提升筒壁的耐磨性能，延长油封的使用寿命，减少阻尼油渗漏的概率。整个模型的所有配合面都按照实际的公差要求做了间隙设定，比如阻尼杆和油封的配合间隙、活塞和阻尼筒内壁的配合间隙，都参考了实际液压减震的设计公差，保证模型不仅是外观还原，内部的装配逻辑也完全符合实际产品的工程要求，不管是做结构设计参考，还是做整车的装配模拟，都能直接调用。
