自行车辐条式轮组结构三维设计

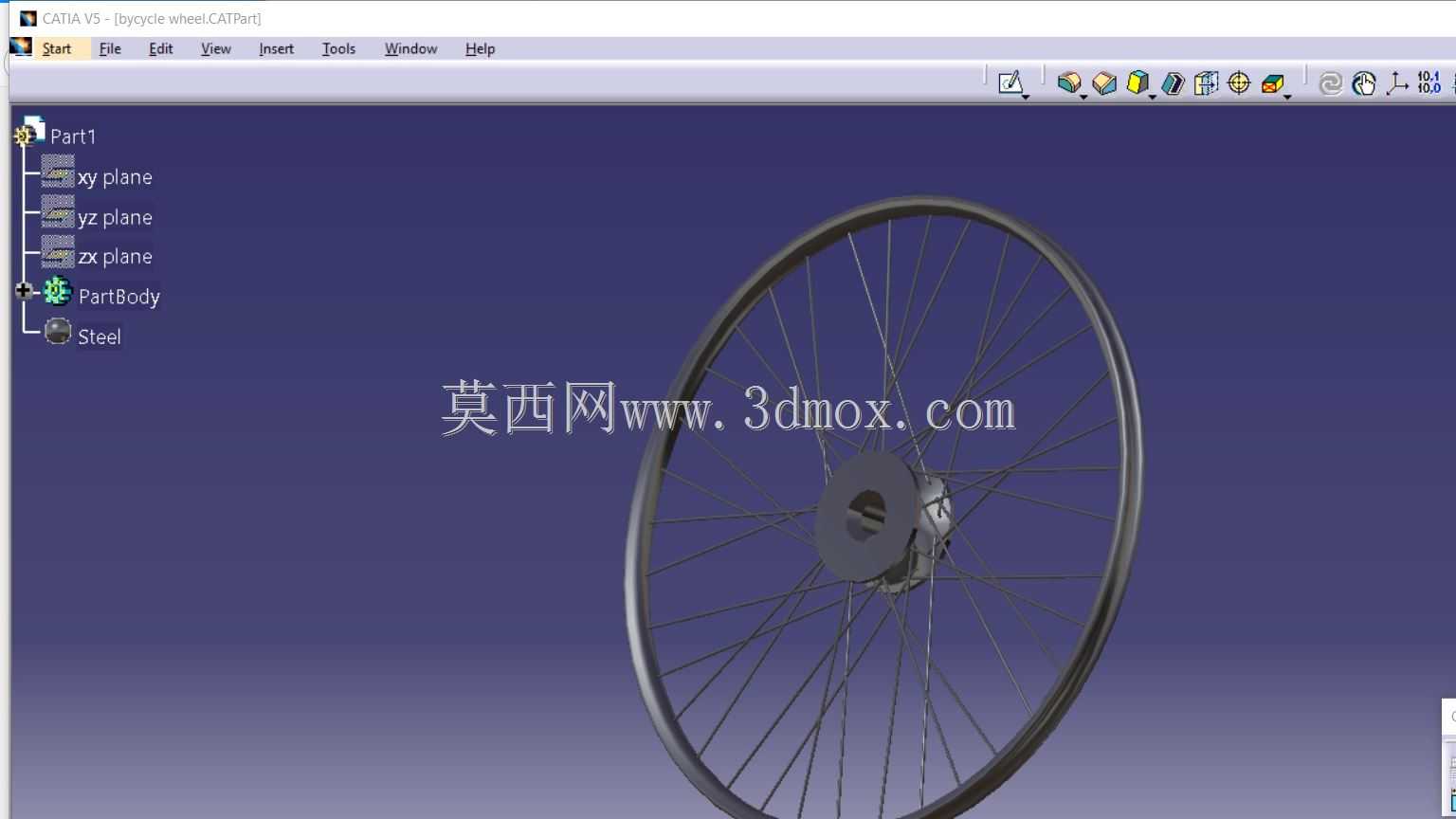

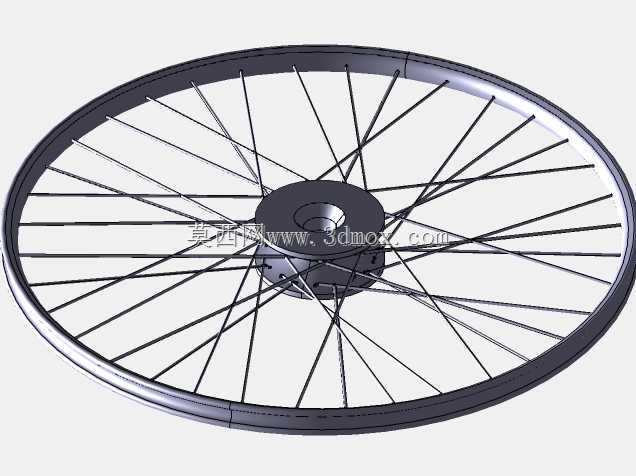

日常做代步车、运动自行车的行走系统结构设计时，轮组部分的受力校核一直是容易被新手忽略的环节，很多人建模时只做外观曲面，忽略了辐条预紧、花鼓安装位的边界约束，后续做有限元分析时很容易出现应力集中的误判。这个轮组采用传统辐条编织结构，轮圈为等截面薄壁环形设计，截面轮廓适配常规公路车、城市通勤车的外胎安装卡槽，卡槽深度与宽度匹配常见的 clincher 开口胎规格，安装时不需要额外修改轮圈边缘的卡扣结构，外胎装入后能通过胎唇与卡槽的过盈配合实现密封，配合内胎使用时可承受常规通勤工况下的路面冲击载荷。

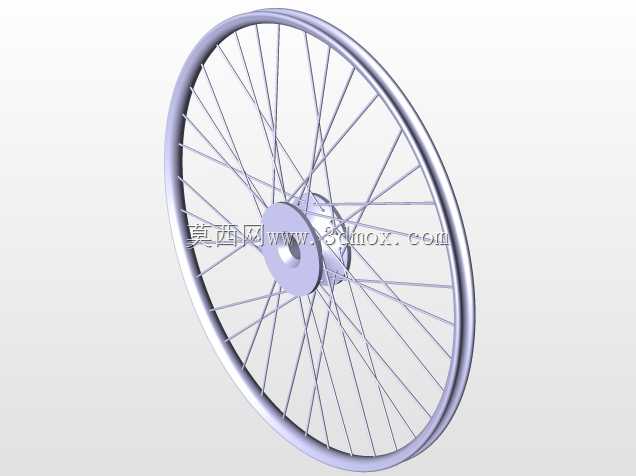

花鼓部分位于轮组中心，是整个轮组的承载核心，中心轴孔的直径、两端的安装止口尺寸，需要和前叉或者后叉的开档尺寸严格匹配，建模时已经预留了标准轴承的安装位，轴承位的同轴度公差在建模阶段就做了基准约束，避免后续加工时出现轴孔偏斜导致轮组转动卡滞的问题。花鼓两侧的法兰盘是辐条的固定端，法兰盘上的穿线孔沿圆周均匀分布，孔位的角度偏移量直接决定了辐条的编织角度，这个模型里采用的是常规的交叉编织方式，每根辐条从花鼓法兰孔穿出后，和相邻的辐条形成固定交叉角度，这种编织方式能让轮组在承受垂直载荷时，通过辐条的拉力分散将载荷传递到整个轮圈，避免局部应力过大导致轮圈变形。

辐条采用细长等截面圆杆结构，建模时每根辐条的长度都根据花鼓法兰到轮圈对应孔位的空间距离做了适配，端部的螺纹段长度预留了足够的调节余量，实际装配时可以通过条帽调整每根辐条的预紧力，保证整个轮圈的端面跳动、径向跳动都控制在合理范围内。很多新手建模时会把辐条做成完全笔直的刚性连接，实际上正常工作状态下辐条是处于受拉状态，预紧力不足的情况下，轮组承受侧向力时很容易出现辐条松弛，进而导致轮组偏摆。

从应用场景来看，这类辐条轮组不仅适用于常规的民用通勤自行车，在入门级运动自行车、公共租赁自行车上也有大量应用，相比一体碳纤维轮组，这种结构的维修成本更低，单根辐条断裂后不需要更换整个轮组，只需要更换对应辐条重新调整预紧力即可，日常维护的门槛很低。建模过程中需要注意几个安装边界：首先是花鼓中心到轮圈内缘的距离，也就是轮组的有效半径，这个尺寸直接决定了整车的离地间隙，以及和刹车系统的匹配度，如果是搭配圈刹结构，轮圈侧面的刹车边平面度需要严格控制，建模时已经将刹车边的工作面做了平面度约束，保证刹车时刹车块能和轮圈侧面完全贴合，避免刹车时出现异响或者制动力不足的问题。

另外轮组的整体宽度，也就是花鼓两端的安装距离，需要和车架前叉、后下叉的开档尺寸完全匹配，安装时轴杆穿过花鼓中心孔后，两端的锁紧螺母能将轮组牢牢固定在叉腿上，不会出现横向窜动。轮圈上的辐条孔位沿圆周均匀分布，每个孔位都做了沉头处理，避免条帽安装后突出轮圈内缘，扎破内胎。在做结构验证时，可以给轮组施加垂直方向的额定载荷，模拟骑行时骑手的重量加上路面冲击的动载荷，查看辐条的拉力分布、轮圈的变形量，正常工况下轮圈的径向变形量应该控制在毫米级，不会出现蹭刹车块的情况。

很多人在做这类轮组建模时，容易忽略辐条的空间角度，直接将辐条沿径向直线连接花鼓和轮圈，这种径向直拉的结构虽然建模简单，但承受侧向力的能力很差，转弯时很容易出现轮组偏摆，而交叉编织的结构通过辐条之间的相互牵拉，能大幅提升轮组的侧向刚性，在过弯或者承受侧向冲击时，轮组的形变量更小，骑行时的操控稳定性更好。另外花鼓内部的轴档、滚珠或者轴承的安装位，建模时也需要考虑装配顺序，保证各个零件在装配时不会出现干涉，轴杆穿入后能顺畅转动，没有卡滞点。

从实际生产的角度来看，这类轮组的零件加工难度不高，轮圈可以采用铝合金挤压成型后焊接，再做表面阳极氧化处理，花鼓可以采用铝合金锻造后机加工，辐条采用不锈钢线材冷镦成型，整体的生产成本可控，适合大规模量产。建模时所有的配合面都做了公差预留，比如轴承和花鼓轴孔的配合采用过渡配合，轴承和轴杆的配合采用过盈配合，保证装配后轴承内圈随轴转动，外圈固定在花鼓内，不会出现跑内圈或者跑外圈的问题。
