敞口式钣金物料收纳周转盒结构设计

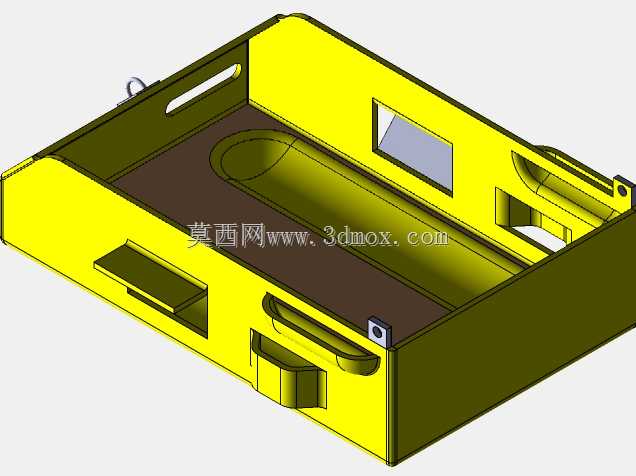

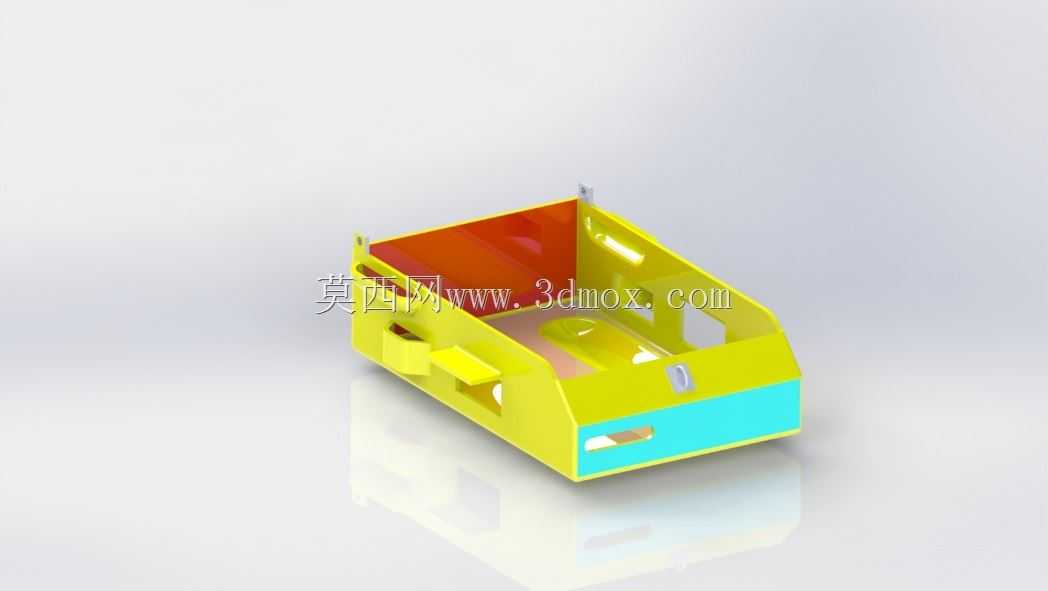

这款敞口式钣金收纳结构，主要面向生产车间工位侧的零散物料周转、装配线旁的小件临时存放场景，也可适配仓储环节的小批量标准件分类归集需求，替代传统塑料周转盒在重载、频繁磕碰工况下易开裂、老化快的使用痛点。从实际使用场景出发，设计时优先考虑了工位操作人员的取放便利性，整体采用无盖敞口构型，操作人员无需额外开启盒盖动作，单手即可完成盒内零件的取放，适配装配工位高频次拿取螺丝、销钉、小型冲压件等物料的作业节奏。盒体侧壁采用一体化折弯成型工艺，相邻壁板的连接位置通过折弯扣合后点焊固定，减少额外拼接件的使用，既提升整体结构刚性，也避免拼接缝隙残留金属碎屑、油污，适配车间日常清洁维护需求。侧壁上开设的多处异形镂空，一方面是为了降低盒体整体自重，方便操作人员在工位间短距离搬移，另一方面可通过镂空位置快速观察盒内剩余物料存量，无需俯身或拿起盒体查看，适配工位旁目视化管理的要求。盒体外侧设置的外凸式把手结构，采用与侧壁一体折弯的构型，把手边缘做了卷边钝化处理，避免搬移时锋利板边划伤操作人员手部，同时把手的凸起结构也可作为多个盒体堆叠时的定位限位，防止堆叠过程中盒体横向滑移掉落。盒体底部边缘做了局部加高的支撑边设计，放置在工作台面时，盒底与台面之间留出微小间隙，一方面避免盒底与台面直接大面积接触产生磨损，另一方面若台面积存少量切削液、油污，液体不会直接浸泡盒底板材，延缓钣金件锈蚀速度，也方便操作人员用手指抠住底部间隙搬移盒体。盒体内部的转角位置均做了圆弧过渡处理，避免直角缝隙积存细小零件碎屑，清理时只需用毛刷顺着圆弧面清扫即可，无清洁死角。从安装边界与尺寸适配角度看，这款收纳盒的外部长宽尺寸适配标准线棒货架的层板分格尺寸，可直接嵌入线棒货架的分格位中作为固定存储盒使用，也可单独放置在工作台面的任意位置，盒体高度控制在操作人员坐姿状态下视线可覆盖盒内全部物料的范围，无需抬升手臂过高即可拿取底部物料。侧壁上预留的小型安装孔位，可配合磁吸座、扎带将盒体临时固定在设备机架旁、生产线侧的型材立柱上，拓展垂直空间的存储能力，无需额外制作安装支架。盒体前端的下凹式缺口设计，是针对小型零件取放做的优化，当盒内物料存量较少时，操作人员可通过前端缺口直接滑取底部零件，无需将手深入盒体内部，尤其适合拿取体积较小的垫片、弹簧等易散落零件。板材选型上采用常用的冷轧钢板折弯，表面做喷塑处理，不同颜色的喷塑层可对应不同类别的物料分类，比如黄色盒体放置电气类小件、蓝色放置紧固件，实现工位物料的颜色化管理，降低错拿物料的概率。盒体内部的加强筋结构通过侧壁向内压型成型，无需额外焊接加强件，在不增加板材厚度的前提下提升侧壁抗变形能力，即使盒内装满较重的金属零件，搬移过程中侧壁也不会出现外鼓变形，长期使用后盒体尺寸保持稳定，可顺利嵌入对应的货架分格或堆叠放置。在实际产线应用中，这类钣金收纳盒相比传统注塑周转盒，抗冲击性能更强，即使被工具磕碰、从工位高度意外掉落，也不会出现开裂破损问题，使用寿命可达到塑料盒的五倍以上，同时钣金材质可耐受车间常见的油污、切削液腐蚀，不会像塑料盒那样长期接触化工试剂后出现脆化问题。针对不同的工位存储需求，这款结构的尺寸可通过调整折弯参数快速适配，无需重新开模，小批量定制成本更低，适合多品种小批量生产的车间做工位器具的适配调整。盒体底部的防滑垫安装位，可粘贴橡胶防滑垫，放置在光滑的不锈钢工作台面时不会出现滑移，即使操作人员手肘误碰盒体，也不会轻易从台面滑落。
