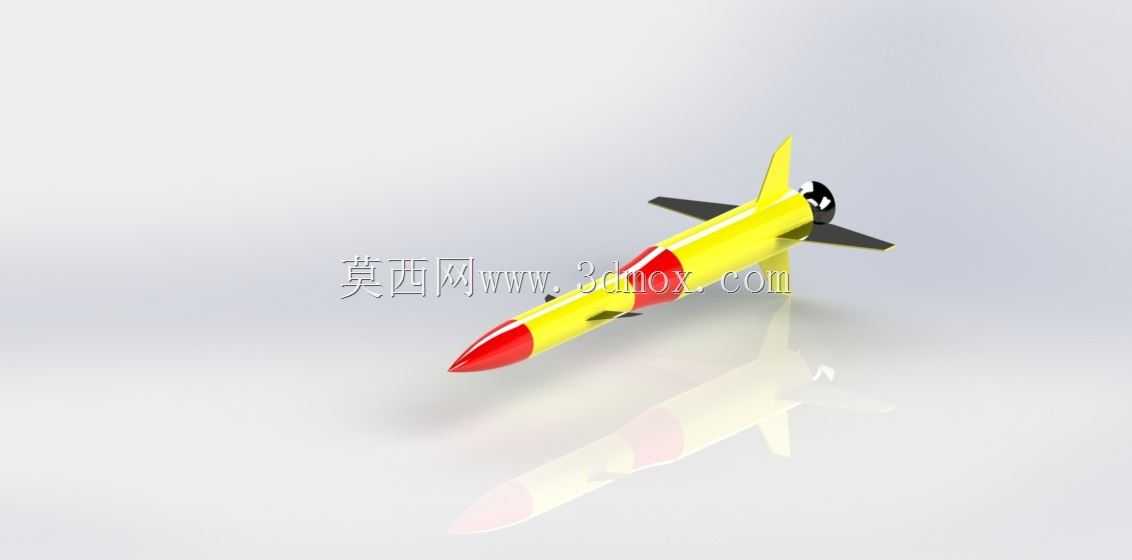

黄红配色小型制导弹药外观结构设计

这款制导弹药的三维结构设计，首先围绕空射轻型作战场景的适配需求展开，在弹体气动布局上选择了长细比约8:1的旋成体构型，头部采用双圆弧过渡的卵形整流罩，既能够降低跨音速飞行阶段的波阻，也为前端导引头预留了足够的安装空间，整流罩壁厚按照高速飞行的气动加热载荷做了梯度设计，前端最薄处兼顾透波要求，后端与弹身连接段加厚保证连接强度。弹身主体采用等直径圆柱段设计，直径控制在120mm级别，能够适配多数轻型战机的复合挂架安装接口，也可兼容地面发射架的筒装发射需求，弹身中部设置的四片梯形弹翼为固定式安装，后掠角取35度，在0.8-1.2马赫的常用飞行速度区间能够提供足够的升阻比，弹翼与弹身的连接采用嵌入式榫卯结构，不需要额外的突出紧固件，减少飞行过程中的附加阻力。弹体尾部的四片尾翼与中部弹翼呈X型交错布局，尾翼后缘预留了舵机安装的转轴空间，可根据制导系统的指令调整偏转角度，实现飞行姿态的实时修正，尾翼的翼展略小于中部弹翼，避免在发射筒内装填时与筒壁发生剐蹭，同时保证尾舵的操纵效率满足末端机动的过载要求。弹体内部的舱段划分按照功能模块依次排布，头部导引头舱、战斗部舱、制导控制舱、发动机舱、尾舵伺服舱沿轴线依次串联，各舱段之间采用径向销钉加轴向卡圈的连接方式，既保证舱段之间的同轴度误差控制在0.1mm以内，也便于总装阶段的模块调试和部件更换。战斗部舱的位置设置在弹体质心前方，能够在命中目标时让战斗部破片的覆盖范围达到最优，发动机舱的长度占弹体总长度的60%，装填的固体推进剂药柱采用星形内孔构型，能够在燃烧过程中保持相对稳定的推力曲线，发动机喷管位于弹体最末端，采用收敛-扩张构型，出口处设置有燃气舵安装位，可在发射初段速度较低、空气舵效率不足时提供初始姿态控制力矩。在安装边界的设计上，弹体总长度控制在1.2m左右，全弹重量控制在15kg级别，挂装时的吊耳位置设置在弹体质心前后各20mm处，符合机载武器挂装的重心偏移公差要求，弹体表面的凸起物仅保留必要的加注口、电连接器接口，所有接口均采用凹陷式设计，外加整流盖板填平，避免破坏弹体的气动外形。弹体表面的涂装采用亮黄色主体加红色标识带的方案，黄色为训练弹常用的标识色，便于训练过程中的光学追踪和落点观测，红色环带分别标注战斗部位置和对接分离面位置，便于地面勤务人员快速识别舱段功能、开展检查维护作业。从结构强度校核的角度，弹体壳体采用铝合金整体机加工成型，壁厚从头部到尾部根据载荷分布做了差异化设计，头部整流罩段壁厚2mm，中部舱段壁厚1.5mm，尾部发动机段因为要承受发动机工作的内压和高温，壁厚增加到2.5mm，各舱段连接位置的法兰边厚度不小于3mm，能够承受发射阶段最大15g的过载以及机动阶段最大20g的横向过载，不会出现结构变形或者舱段松脱的问题。尾翼和弹翼的材料选用高强度工程塑料，通过注塑一体成型，在保证结构强度的前提下降低整体重量，翼面与金属连接座的连接采用预埋金属嵌件的方式，避免长期使用过程中翼面根部出现应力断裂。在气动仿真验证阶段，针对不同飞行迎角、不同马赫数下的弹体阻力系数、升力系数、压力中心移动范围都做了迭代优化，确保弹体在全飞行包线内都具备良好的静态稳定性，不需要过于复杂的控制算法就能实现稳定飞行，降低制导控制系统的设计难度。针对地面储存和运输的需求，弹体的外轮廓没有尖锐的突出物，所有翼面的边缘都做了R2的圆角处理，避免勤务操作过程中划伤人员，弹体上的所有电连接器都具备防水防尘能力，能够在野外露天环境下短期存放不需要额外的防护包装。
