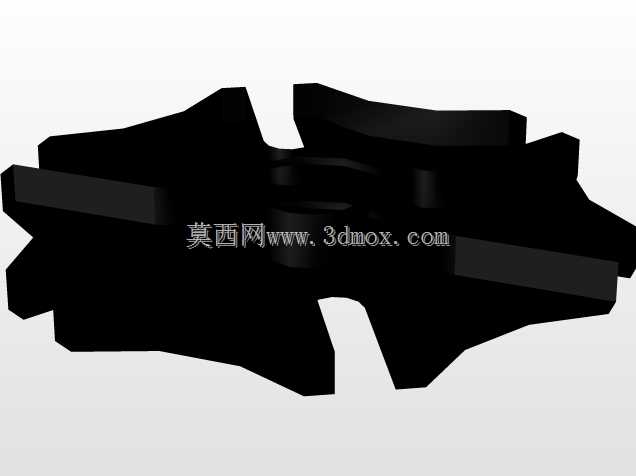

间歇传动用四槽日内瓦轮结构设计

在自动化生产线的转位工位、多工位装配机的分度单元、电影放映机的胶片走片机构、包装机械的间歇送料模块里，日内瓦轮也就是槽轮机构，是实现间歇定角传动最经典的结构形式之一，这套四槽日内瓦轮的三维结构，完全围绕实际工位分度的传动需求搭建，没有冗余的装饰性结构，所有特征都服务于传动精度与运行平稳性的要求。从实际安装的边界条件来看，这套槽轮的径向安装尺寸控制在适配小型自动化设备的安装空间范围内，槽轮的中心定位孔采用标准的基孔制配合公差设计，可直接与配套的输出转轴配合安装，不需要额外做转接衬套的适配，拨盘的输入轴孔与槽轮输出轴孔的中心距严格按照四槽槽轮的几何传动关系计算确定，避免安装后出现传动卡滞或者间隙过大的问题。设计过程中首先确定的是槽数，四槽结构对应的是每次转位90度的分度需求，刚好匹配四工位的转盘类设备，比如常见的小型零件检测转台、螺丝装配机的四工位转盘，都需要每次精准转动90度后锁止定位，这时候四槽日内瓦轮的传动特性刚好匹配，相比六槽、八槽的槽轮，四槽结构的动停比更适合单工位作业时间较长、转位时间占比低的工况，转位过程的角加速度变化虽然比多槽结构略大，但在小型轻载工况下完全可以满足运行平稳性要求，不会出现明显的冲击振动。槽轮的径向槽采用等宽设计，槽的两侧面做了微小的拔模斜度处理，实际加工时既方便铣削加工排屑，也能在装配时给拨销留出微小的适配间隙，避免因为加工误差导致拨销进入槽内时出现卡滞；槽轮的四个锁止弧面与拨盘的锁止凸弧采用共轭曲面设计，当拨销脱离径向槽之后，凸弧面刚好与槽轮的锁止弧完全贴合，这时候槽轮不会因为工位上的负载波动出现微小转动，保证工位定位的精度，不需要额外加装定位销或者刹车机构就能实现转位后的锁止，这也是日内瓦轮结构相比棘轮、不完全齿轮机构的核心优势，结构简单紧凑，不需要额外的锁止附件就能实现可靠的间歇锁止。拨盘上的拨销采用圆柱销结构，安装位置的偏心距严格按照槽轮的运动角计算确定，保证拨销进入和退出径向槽的时候，槽轮的角速度变化平滑，不会出现刚性冲击；拨销与拨盘本体采用可拆卸的配合设计，实际使用中如果拨销出现磨损，不需要更换整个拨盘，只需要更换标准圆柱销即可，大幅降低后期维护的成本。从实际使用的工况适配来看，这套结构适合在低速轻载的间歇传动场景使用，输入转速一般控制在每分钟100转以内，传递的扭矩不超过小型工位转盘的负载需求，因为槽轮机构在转位过程中存在柔性冲击，不适合高速重载的传动场景，但在常规的轻工自动化、包装、检测设备里，这种结构的可靠性远高于其他复杂的间歇传动结构，而且加工难度低，普通的铣床、线切割设备就能完成所有零件的加工，不需要高精度的加工中心就能保证传动精度。建模过程中所有的配合面都预留了实际加工需要的公差余量，比如槽宽与拨销直径的配合采用间隙配合，锁止弧面之间预留了0.02到0.05毫米的间隙，避免装配后出现摩擦卡滞；槽轮的端面做了减重凹坑设计，在不影响结构强度的前提下降低转动惯量，减少转位启停时的冲击，尤其是在频繁启停的间歇传动工况下，更低的转动惯量能有效降低输入轴的负载，延长驱动电机的使用寿命。很多刚接触结构设计的工程师在做日内瓦轮设计的时候，经常会忽略锁止弧的起始位置设计，导致拨销还没完全退出径向槽的时候，锁止弧就已经提前接触，或者拨销已经退出槽之后锁止弧还没贴合，出现转位过冲或者锁止失效的问题，这套三维结构里的锁止弧起止位置完全按照几何运动关系做了精准的约束，拨销进入径向槽的瞬间，锁止弧刚好脱离接触，槽轮开始转动，拨销完全退出径向槽的瞬间，锁止弧刚好完全贴合，槽轮进入锁止状态，整个运动过程没有干涉，也没有空程间隙。另外在安装边界上，整个机构的轴向厚度控制在较薄的尺寸范围内，可以直接集成在设备的安装板内部，不需要额外留出过多的轴向安装空间，输入轴和输出轴的轴端都预留了键槽结构，可通过平键传递扭矩，也可以根据实际使用需求替换成紧定螺钉锁紧的方式，适配不同的安装场景。在实际设备调试的时候，只需要保证输入轴和输出轴的平行度符合安装要求，在拨销和径向槽的接触位置添加少量润滑脂，就能实现长时间的无故障运行，不需要频繁的维护调整，相比采用凸轮分割器实现间歇传动的方案，日内瓦轮结构的成本只有分割器的十分之一不到，虽然定位精度和高速性能不如凸轮分割器，但在对定位精度要求不是极高、转速较低的普通自动化工位上，这种结构的性价比优势非常明显，也是很多中小型自动化设备优先选择的间歇传动方案。
