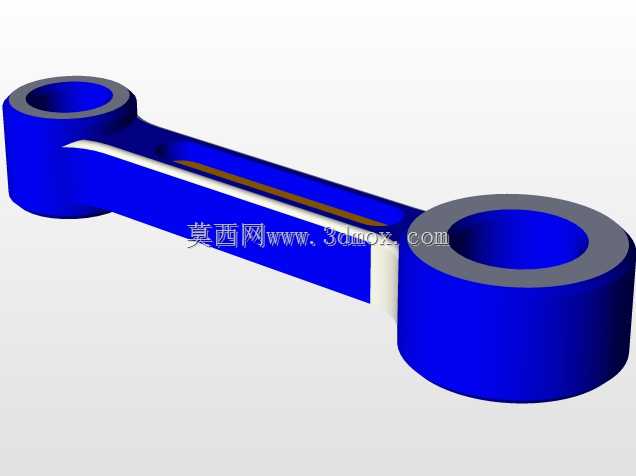

在往复式动力机械的传动链路里,这类双环结构连杆是衔接曲柄与活塞的核心受力部件,日常接触最多的应用场景集中在小排量通用汽油机、小型空气压缩机以及低压往复泵的动力端,负责把活塞的直线往复运动转化为曲轴的旋转扭矩输出,整套传动的力流传递效率、运行平顺度都和连杆的结构设计直接挂钩。从实际装机的工况来看,连杆工作过程中要持续承受活塞端传递来的交变燃气爆发压力,还要克服自身往复运动产生的惯性力,所以结构设计上首先要兼顾刚性与轻量化的平衡,你看到的杆身采用工字形截面构型,不是随意选的造型——同等截面面积下工字形结构的抗弯截面模量最高,能在尽可能降低自身重量的前提下,保证杆身在活塞推力方向、曲轴旋转切线方向的抗弯曲变形能力,避免高转速下杆身出现挠曲变形导致的活塞偏磨、轴瓦异常磨损问题。两端的环形安装位分别对应不同的配合需求,尺寸更大的环端是曲柄销配合端,工作时要和曲轴的曲柄销做相对旋转运动,设计时这个环的内孔尺寸要和选定的曲柄销直径保持严格的间隙配合公差,环的宽度要匹配曲轴连杆轴颈的长度,安装边界上要预留出轴瓦的安装厚度空间,端面和曲轴曲柄臂之间要留出0.1到0.2毫米的轴向窜动间隙,避免热膨胀后出现卡滞。尺寸更小的环端是活塞销配合端,用来和活塞内部的活塞销连接,这个端的内孔尺寸要匹配活塞销的外径,部分同结构连杆会在这个端压入铜套来降低摩擦损耗,安装时要注意这个端的宽度不能超过活塞销座的内侧间距,不然装配时会顶到活塞内壁导致活塞无法正常落座。杆身和两端环的过渡位置都做了大圆角过渡处理,这是结构设计里很关键的细节,因为交变载荷作用下直角过渡位置会出现严重的应力集中,很容易在长时间运行后萌生疲劳裂纹,大圆角过渡能把应力峰值降低40%以上,大幅提升部件的疲劳寿命。杆身中间的减重凹槽不是为了造型好看,是在保证杆身整体刚性的前提下去除非受力区域的冗余材料,进一步降低往复运动的惯性质量,减少高转速下曲轴需要平衡的惯性力,降低整机的振动水平。实际选型替换的时候,要先确认两端环的中心距,这个尺寸是连杆的核心安装参数,直接决定了活塞的行程大小,一旦中心距和原设计不符,会导致活塞上止点位置过高顶撞气缸盖,或是下止点位置过低脱出气缸套,造成整机报废。另外大端环的外径尺寸也要核对,要保证曲轴旋转时大端外圆不会碰到曲轴箱的内壁,也不会和平衡块发生运动干涉;小端环的外径要小于活塞内部的避让空间,保证活塞运动到上止点时小端不会和活塞内腔、气缸盖底面发生碰撞。从建模逻辑来说,做这类连杆的三维结构时,要先确定两端环的中心距作为基准尺寸,再分别绘制两端环的内外径轮廓,之后绘制杆身的工字形截面沿中心连线做拉伸,最后在过渡位置做圆角处理,建模过程中要注意所有受力位置的壁厚保持均匀,避免出现壁厚突变导致的热处理变形问题,因为这类零件一般采用模锻工艺成型,后续还要做调质处理来提升整体强度,壁厚不均会导致热处理时冷却速度不一致,产生较大的内应力,装机后容易出现断裂故障。日常做设备维护更换这类部件时,还要注意连杆大端的剖分形式,这个整体式环端的连杆一般用在小功率动力设备上,对应的曲轴是组合式曲轴,装配时要先把连杆大端套到曲柄销上再组装曲轴,要是检修的是整体式曲轴的设备,就要选用斜剖或者平剖的分体式大端连杆,不能直接用这种整体环结构的零件,不然根本无法完成装配。
- 上一篇:间歇传动用四槽日内瓦轮结构设计
- 下一篇:多足探测漫游移动作业装置结构设计
- 全部评论(0)
- 模板大小: 289.97 KB
- 售价:5金币
- 下载次数: 14
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
