流线型空气动力学概念乘用载具外观结构

做这类概念载具的外观曲面建模，最先要锚定的是空气动力学性能边界，毕竟这类面向前瞻研发的造型，最终要服务于风阻系数优化、高速行驶下压力平衡的实际工程需求，不是单纯做视觉效果的曲面堆砌。从实际应用场景来看，这类概念造型的验证数据，会直接给后续量产车型的前脸轮廓、引擎舱曲面走向、轮拱周边气流疏导结构提供设计参考，很多量产车在做前期造型预研的时候，都会先搭建这类简化的概念曲面模型，先在虚拟风洞环境里跑第一轮的流场仿真，提前排查曲面转折处会不会产生气流分离、高速状态下会不会在车头部位形成紊流区增加行驶阻力。

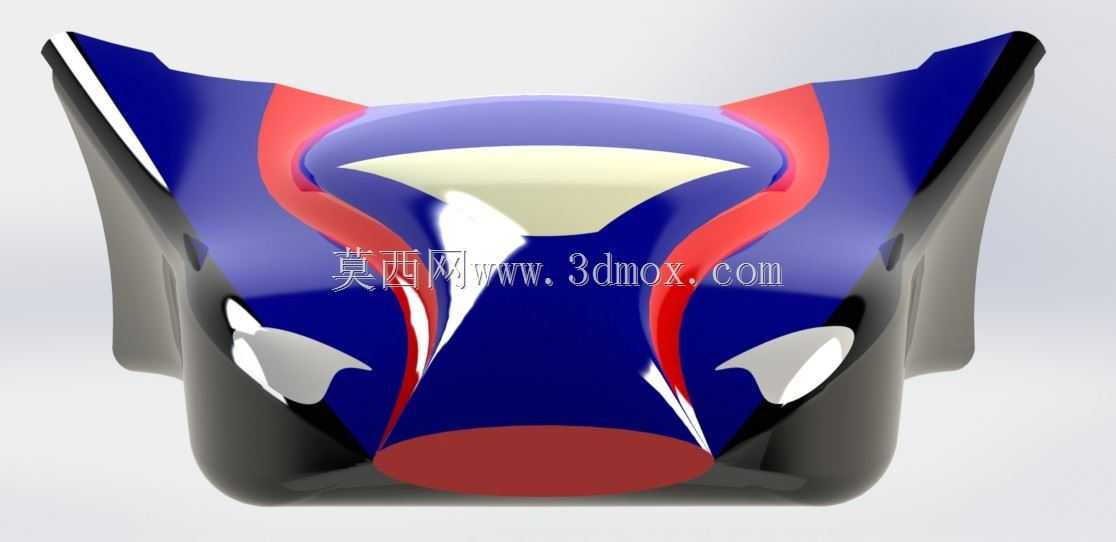

具体到这个造型的设计思路，最先敲定的是中轴线的对称基准，整个前脸的曲面完全沿纵向中心平面对称，这样在做流场分析的时候可以减少一半的仿真计算量，也能保证左右两侧的气流疏导特性完全一致，避免高速行驶时出现左右气动力不平衡的问题。曲面的曲率变化是顺着气流流向布置的，从最前端的下沿开始，曲面先以大曲率向上抬升，到中部位置过渡到平缓的内凹曲面，两侧的红色标识区域对应的是气流疏导的导流棱线，这部分棱线的凸起高度是经过反复调整的——如果凸起太高，会提前刺破气流边界层增加风阻，如果凸起高度不够，就没法把迎面来的气流顺畅导向车身两侧，没法给后续的轮舱、侧裙位置的气流管理打好基础。

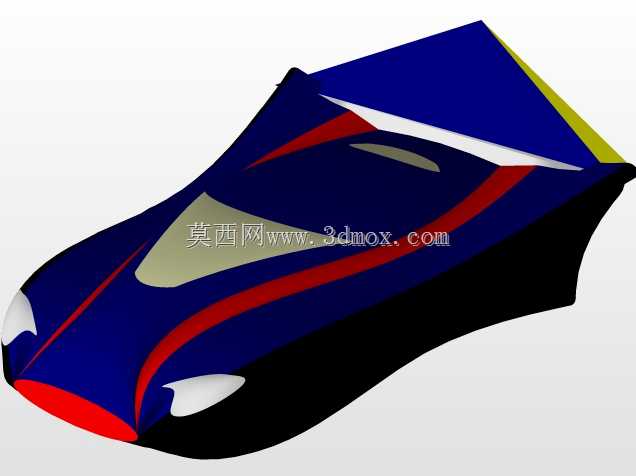

从安装边界和尺寸适配的角度来说，这个前脸概念结构的宽度是按照常规紧凑级乘用载具的前端宽度设定的，整体横向尺寸控制在1.8米左右，纵向的深度从最前端到与前围板连接的安装面大概是0.6米，预留出了前防撞梁、散热模块、前大灯安装的足够空间，不会因为追求流线造型侵占内部零部件的布置位置。下部的红色区域对应的是前保险杠下进气口的预留位置，这部分的曲面做了内收处理，一方面可以引导部分气流进入散热舱给动力系统、空调系统提供冷却进气，另一方面可以利用这部分内收的曲面形成一定的负压区，减少车头下部的乱流，降低整车的升力。两侧的内凹结构是给前大灯组预留的安装位，曲面的凹陷深度刚好匹配常规LED大灯模组的安装厚度，不需要额外对曲面做二次切割修改就能直接适配灯具的安装边界。

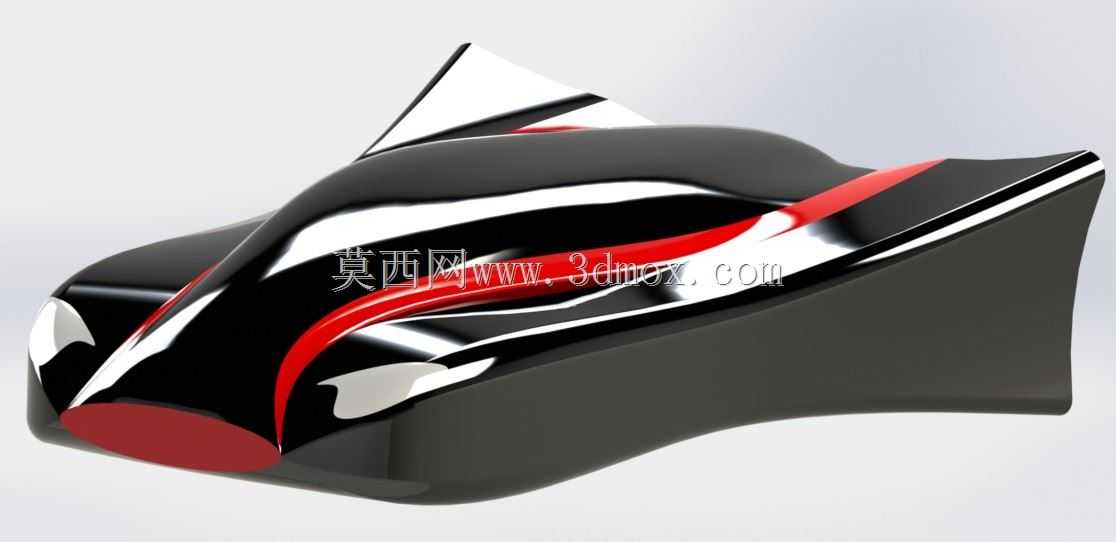

在实际工程验证环节，这类概念曲面模型会先做曲率连续性检查，保证所有相邻曲面之间都是G2以上的连续，避免后续做实体化的时候出现曲面褶皱、曲率突变的问题，毕竟如果曲面本身的连续性不达标，加工出来的油泥模型表面会有肉眼可见的棱线，风洞测试的时候也会在突变位置产生不必要的气流扰动。两侧的黑色侧翼结构，是模拟前轮拱前方的扰流结构，这部分的外扩角度是按照轮距参数设定的，刚好可以把前轮转动时的乱流疏导到车身侧面，减少轮舱内部的气流紊流带来的行驶阻力。顶部的浅色曲面是引擎盖的前缘部分，这部分的曲面做了轻微的下倾处理，和前挡风玻璃的曲面可以形成顺畅的过渡，让气流顺着挡风玻璃顺畅流向车顶，不会在引擎盖和挡风玻璃的交接位置形成气流滞止区。

很多刚接触载具外观建模的工程师容易犯的错误，是只盯着曲面的视觉效果调整控制点，忽略了曲面背后的工程逻辑，比如把导流棱线做的过于尖锐，或者把曲面的曲率变化做的太突兀，最后仿真出来的风阻数据达不到预期，还要反复返工调整曲面控制点。这个概念造型在建模的时候，每一处曲面的控制点排布都是顺着气流流向布置的，U向的控制线基本和气流走向平行，V向的控制线沿着车身横向布置，这样调整曲面曲率的时候，可以很方便的顺着气流方向优化曲面弧度，不会因为控制点排布混乱导致调整某一处曲面的时候连带影响其他已经确定的曲面区域。另外在做曲面分块的时候，也提前考虑了后续量产时的冲压工艺可行性，所有曲面的拔模角度都控制在合理范围内，没有出现倒扣的结构，后续如果要基于这个概念模型做量产化的结构细化，不需要对整体曲面做大幅度的修改，只需要在预留的安装位置补充安装卡扣、加强筋这些细节结构就可以。

从实际用途来说，这类概念模型除了做前期的空气动力学仿真验证，还可以用来做造型评审的展示样件，通过3D打印或者五轴加工制作出1:1或者缩比的实体模型，放在评审现场给造型、工程、市场部门的人员做直观的方案评估，比单纯看渲染图更能感知到曲面的实际光影效果和体量感。在做实体样件加工的时候，因为整个模型的曲面都是连续顺滑的，不需要做额外的曲面修补就能直接生成加工刀路，减少了前处理的工作量，也能保证加工出来的样件表面质量符合评审要求。
