轻量化钛合金多孔连接法兰结构设计

　　这款轻量化钛合金法兰的设计初衷，是为了满足航空航天管路系统、高端液压设备以及轻量化运动机械中对连接部件重量严苛控制的需求，在常规法兰的连接可靠性基础上，通过结构拓扑优化实现减重目标。从实际应用场景来看，这类轻钛法兰常被用在飞行器燃油管路对接、赛车制动系统管路连接、高端医疗设备流体通路接驳等位置，这些场景既要求法兰具备足够的连接强度与密封性能，又对部件自重有极高限制，传统钢制法兰或厚重的整体式钛法兰无法满足重量指标，因此这种带镂空减重结构的法兰设计就成了优选方案。

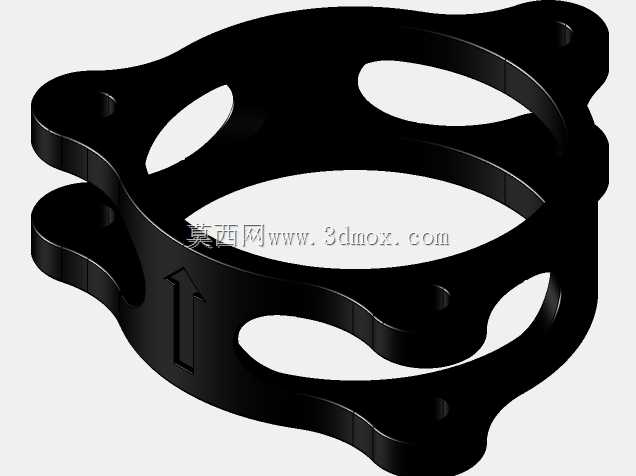

　　从产品功能特性上看，该法兰保留了法兰连接的核心功能：端面的密封贴合面经过平面度管控，能够配合密封垫片实现管路端面的静密封，周向均匀分布的安装孔位可穿设连接螺栓，提供足够的压紧力保证密封可靠性。和常规实心法兰不同的是，这款法兰在非受力区域做了大面积的弧形镂空设计，在不降低整体结构刚度的前提下，大幅削减了非必要的材料余量，钛合金本身的比强度优势结合镂空结构，让整体重量比同规格钢制法兰降低70%以上，比同规格实心钛法兰减重40%左右。法兰主体的筒状对接段可与对应管径的管路通过焊接或者卡套方式连接，筒壁上加工的定位标识箭头，能够在安装时快速对齐管路的方位标记，避免安装错位导致的管路应力集中。

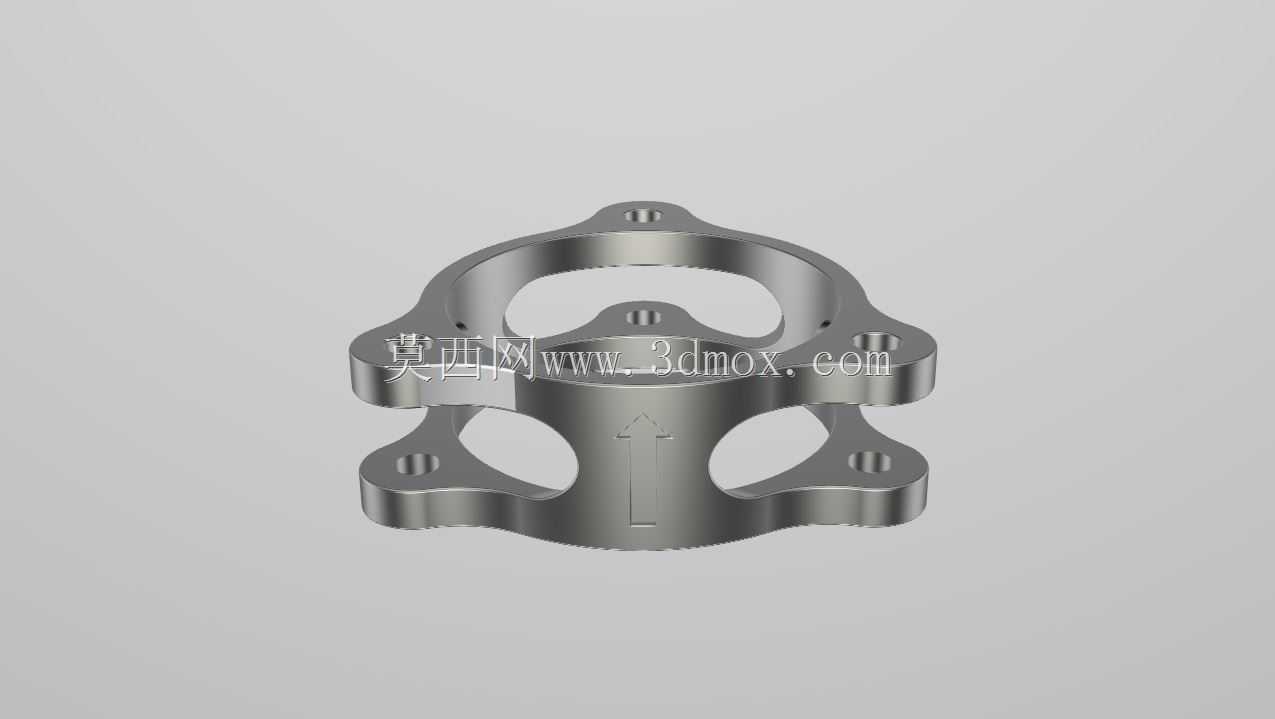

　　在设计思路层面，这款法兰的建模过程首先是根据管路的通径、额定工作压力确定法兰的核心受力边界：首先计算螺栓预紧力下法兰盘的弯曲应力，确定法兰盘的最小厚度与螺栓孔的分布圆直径，再通过拓扑优化算法，识别出法兰盘上应力水平极低的区域，将这些区域的材料去除，形成对称分布的四个耳状安装支耳，支耳之间的弧形镂空既减少了材料用量，又能在法兰受到温度变化产生热胀冷缩时，提供微小的形变余量，降低热应力对接焊缝的影响。建模过程中对所有的镂空边缘、支耳转角都做了大圆角过渡处理，避免应力集中导致的疲劳断裂，毕竟这类轻量化法兰很多应用在存在振动的工况下，应力集中区域很容易成为疲劳失效的起始点。

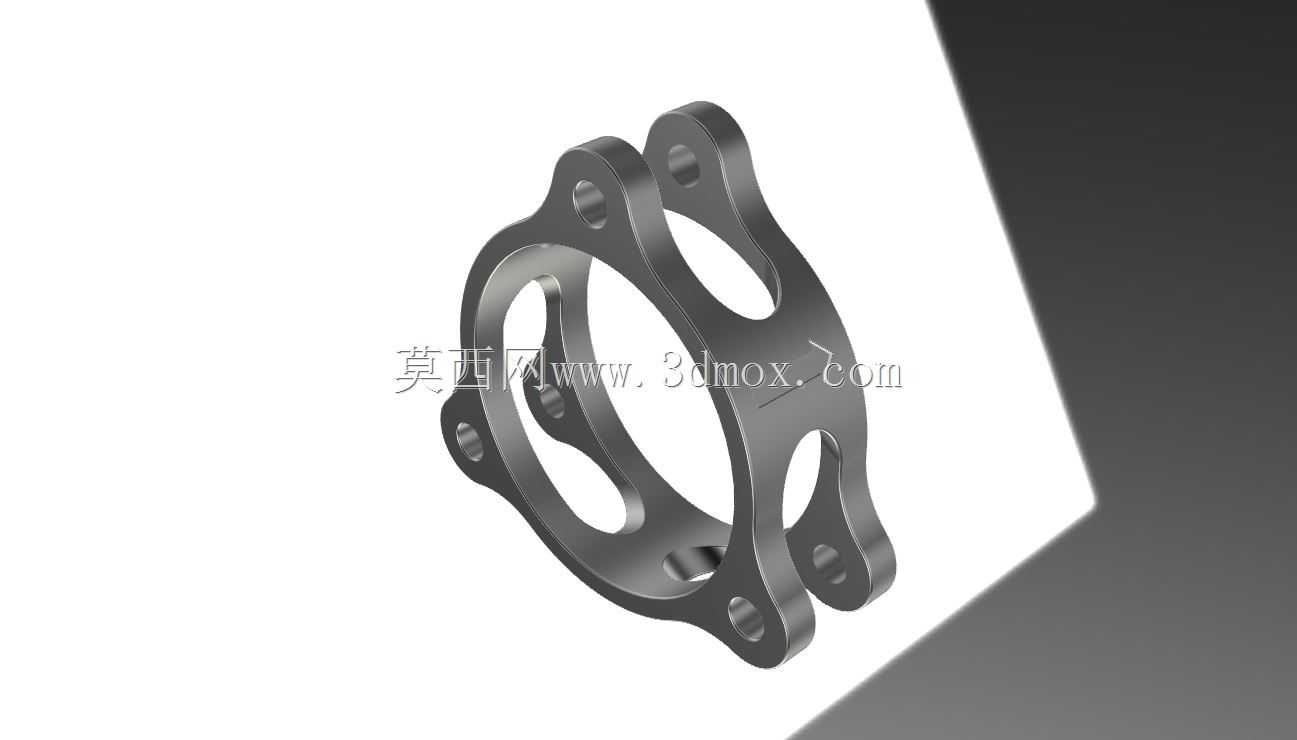

　　关于外形尺寸与安装边界，这款法兰的对接段内径匹配常用的中小通径流体管路，法兰盘整体外轮廓为对称四耳结构，安装孔的孔距按照行业通用的连接标准设计，能够和同规格的标准法兰实现互换安装，不需要改动配套管路的安装位置。安装时需要注意，由于采用了镂空支耳结构，螺栓的拧紧力矩需要按照钛合金材料的屈服强度做对应调整，不能照搬钢制法兰的拧紧力矩参数，避免支耳受力过大产生塑性变形。法兰的轴向总长度控制在较短的范围内，能够在紧凑的安装空间内完成布置，不会占用过多的管路排布空间，适合空间局促的轻量化设备内部使用。另外，法兰表面没有多余的凸起结构，所有的非配合面都做了圆滑过渡，既减少了流体经过时的风阻或者流阻影响，也能避免安装过程中尖锐边角划伤操作人员或者相邻的管线。

　　从实际使用的角度出发，这类轻钛法兰在装配前需要检查密封面是否存在磕碰划伤，镂空区域的边缘是否有加工残留的毛刺，避免安装后出现密封泄漏或者应力集中问题。由于钛合金材料本身的耐腐蚀性优异，这款法兰不需要做额外的表面防腐处理，就能在潮湿、弱腐蚀介质的环境中长期使用，减少了后期维护的表面处理成本。和传统的减重孔设计不同，这款法兰的镂空结构是沿着应力传递路径优化的，每一处材料去除都经过受力仿真验证，在额定工作压力与螺栓预紧力的共同作用下，最大应力远低于钛合金的许用应力值，能够保证长期使用的结构可靠性，不会因为追求轻量化而牺牲连接的安全系数。
