0.5kg潜水铅配重压制成型模具结构

这套模具的核心应用场景是潜水装备配套配重件的批量压制成型，针对休闲潜水、工程潜水作业中常用的0.5kg规格铅制压重块设计，解决传统砂型铸造配重块尺寸偏差大、表面毛刺多、装配适配性差的问题。实际生产中，这类压重块需要直接卡装在潜水配重带的标准卡槽内，对成型件的外形轮廓、卡槽尺寸、重量公差都有严格要求，模具的分型面选择直接决定了成型后配重块的脱模顺畅度与外观质量。

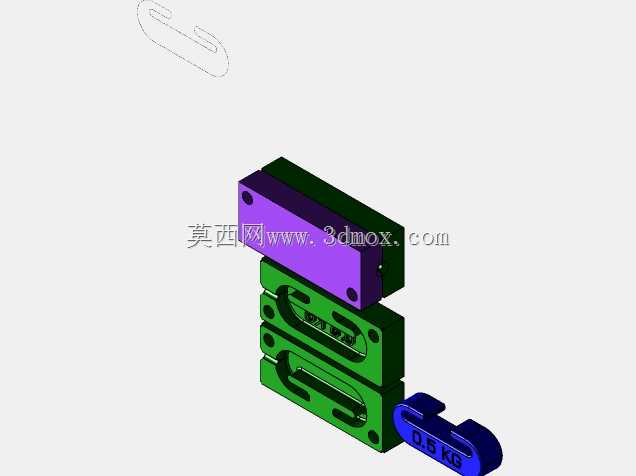

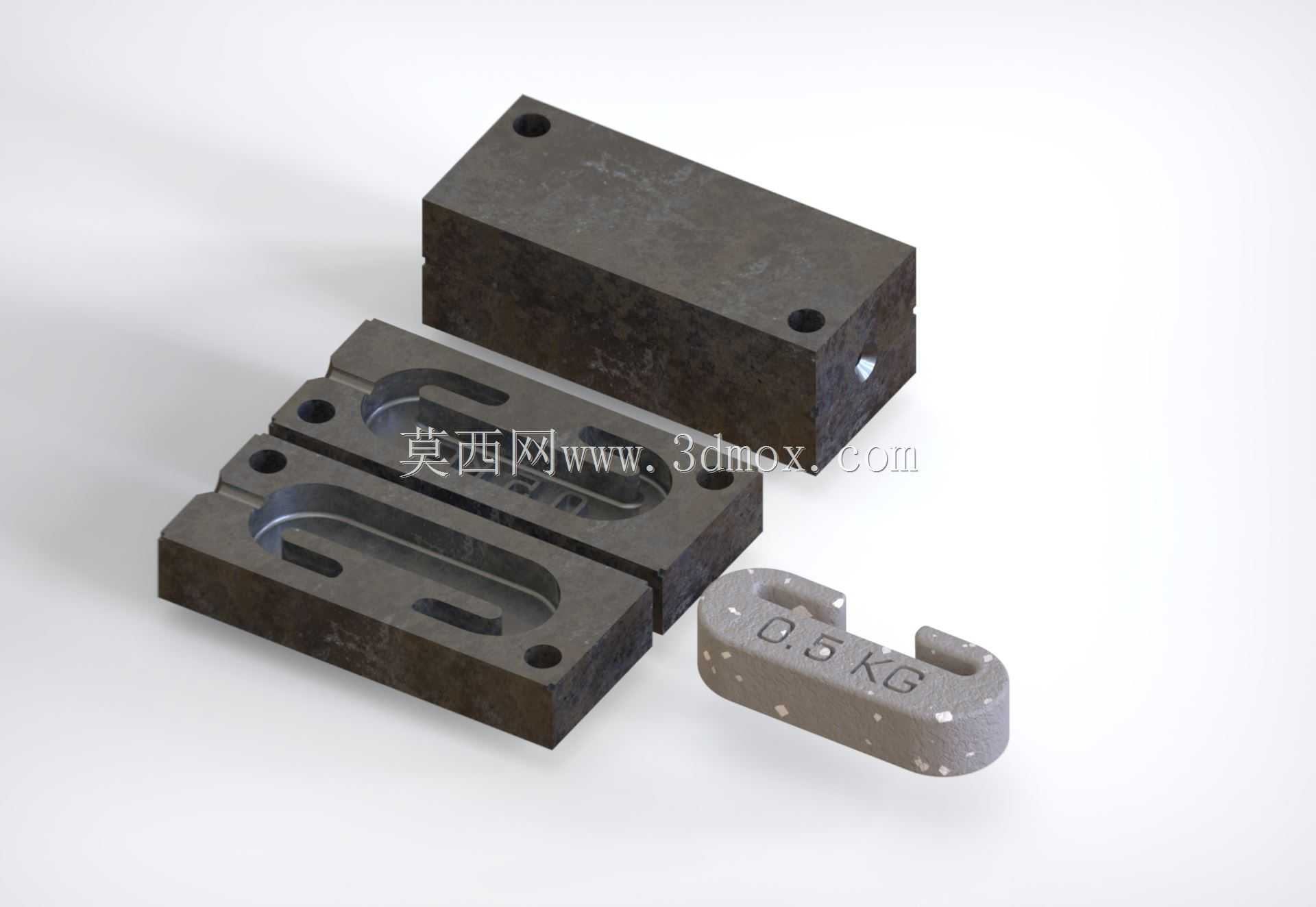

从结构设计来看，整套模具采用上下对开式模腔布局，配套独立的上压块与定位结构，模腔部分直接加工出0.5kg铅块的完整轮廓，包括端部的C型挂接卡槽、表面的重量标识刻印位，合模后依靠模架四角的定位孔与导柱配合保证模腔同轴度，避免压制成型时出现错边、飞边过厚的问题。上压块的行程设计匹配铅料冷压或半热熔压的成型工艺需求，施压面与模腔轮廓完全贴合，保证铅料在模腔内受压均匀，成型后的配重块密度一致，重量偏差控制在潜水作业允许的±10g范围内，无需后续大量的配重校准工序。

设计过程中优先考虑了生产现场的操作便利性，下模座开设的长条形安装槽可直接固定在普通压力机的工作台上，不需要额外制作专用工装夹具，模腔边缘做了1mm的圆角过渡，既避免铅料填充时出现应力集中导致的填充不满，也能减少操作人员上下料时的锐边划伤风险。上下模的分型面设置在配重块的最大轮廓截面处，开模后成型件会留在下模腔内，操作人员只需用专用工具从模腔边缘的顶出缝隙撬动即可取出工件，不需要复杂的顶出机构，大幅降低了模具的制造成本与后期维护难度。

从安装边界尺寸来看，整套模具的下模座长宽尺寸适配常用10吨级小型压力机的工作台安装范围，模腔深度严格按照0.5kg铅块的体积计算，考虑铅料受压后的致密化系数预留了合理的压缩余量，上压块的导向长度足够保证下压过程中不会出现偏载，避免长期使用后模腔出现单边磨损。模具的锁紧结构采用侧边定位销设计，合模后插入定位销即可锁定上下模的相对位置，不需要额外的液压或气动锁紧装置，适合小型加工厂的小规模批量生产场景。

在实际使用场景中，这套模具除了生产标准潜水配重块，也可通过更换模腔镶件适配不同重量规格的铅制压重件，比如工业设备配重、渔具配重等同类铅制压重产品的生产，模架部分具备通用互换性，只需要加工对应规格的模腔镶件即可快速切换生产型号，减少重复的模架制造成本。模腔表面做了硬化处理，抵抗铅料压制成型过程中的磨损，长期使用后也能保证成型件的表面粗糙度与尺寸精度，减少修模频次。

设计时还考虑了铅料成型的工艺特性，铅材质质地较软，冷压成型时流动性有限，因此模腔的进料过渡区做了平缓的斜面设计，避免铅料填充时出现死角，上压块的施压速度匹配铅料的变形速率，不会因为施压过快导致铅料在模腔内出现夹层、密度不均的问题。成型后的配重块表面自带清晰的重量标识，不需要后续额外的打标工序，C型卡槽的尺寸完全匹配市面上通用的潜水配重带宽度，装配后不会出现松脱、滑动的问题，满足潜水作业时配重系统的可靠性要求，避免水下作业时配重脱落导致的浮力失衡风险。
