马科斯卡萨风格注塑成型芯盒结构

这套芯盒结构主要面向小型精密注塑件的批量生产场景，适配卧式注塑机的装夹规格，上下模合模后整体外廓为方正块体，上模板开设的圆形通孔为注塑浇口的避让位，同时兼顾成型后制品的顶出操作空间，上下模的分型面沿模腔外侧的水平端面设置，合模时依靠外侧周圈的直面贴合完成定位，无需额外加装导柱即可保证基础对位精度，适合小批量试制场景下的快速换模需求。

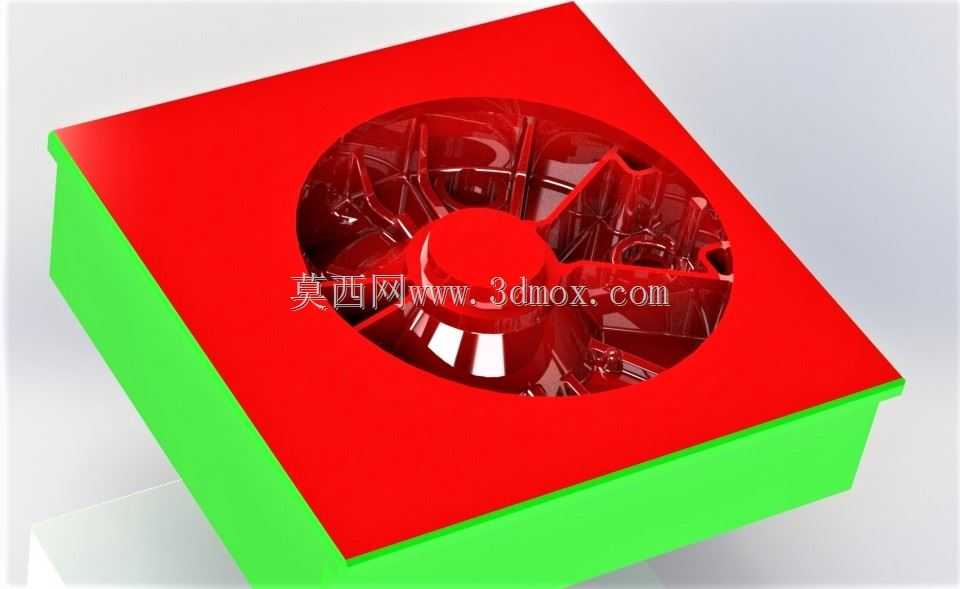

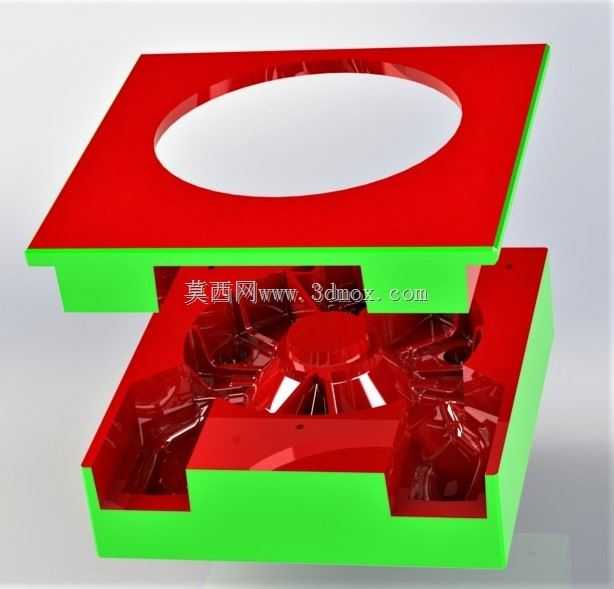

从实际生产用途来看，该芯盒用于成型带中心凸台、周圈分布多道辐条式加强筋的盘类塑料件，下模型腔完全复刻制品的反面结构，中心位置的圆形凸台对应制品的中心装配孔位，周圈均匀分布的凹陷筋位直接成型制品的加强结构，无需后续二次加工即可满足制品的结构强度要求；上模的平整端面则成型制品的正面光滑平面，合模后型腔的壁厚均匀控制在2mm左右，可有效避免注塑过程中出现缩痕、缺料等成型缺陷。

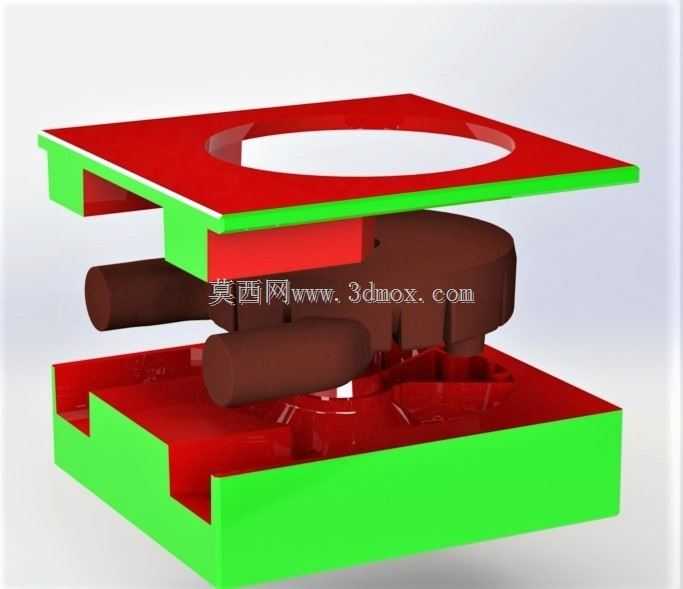

设计过程中优先考虑了加工便利性，上下模的外轮廓均采用规则的直角方正结构，可直接使用方料毛坯通过数控铣削完成粗加工，型腔部分的曲面过渡均采用大圆角衔接，没有狭小的深槽结构，普通直径3mm的立铣刀即可完成全部精加工工序，无需定制特殊刀具，能大幅缩短模具的加工周期。模腔外侧的绿色部分为模架的基体结构，采用45号钢调质处理即可满足使用强度要求，内部红色的成型部分可根据生产批量选择P20模具钢或者7075铝合金，小批量试制用铝合金材质可进一步压缩加工成本与周期，批量生产时更换为模具钢即可提升使用寿命。

安装边界方面，这套芯盒的长宽尺寸控制在200mm×200mm以内，总合模高度不超过120mm，可直接装夹在锁模力50吨级的小型卧式注塑机上，上模的浇口避让孔直径为120mm，适配主流的大浇口套规格，下模的底部预留有10mm厚的安装基板，可通过压板直接固定在注塑机的动模安装板上，无需额外加工复杂的安装槽位。顶出机构可直接设置在下模的中心凸台位置，采用顶杆顶出即可保证制品脱模时受力均匀，不会出现顶白、变形等问题，周圈的筋位深度较浅，脱模斜度设置为1.5°即可顺利脱出，不会出现粘模情况。

在实际生产调试过程中，该结构的流道可直接沿上模的分型面开设，从圆形避让孔的边缘延伸至模腔的中心位置，注塑时熔料从中心向四周填充，可保证周圈筋位的填充一致性，减少熔接痕的产生。上下模贴合的周圈端面预留有0.02mm的排气间隙，可直接排出型腔内的空气，无需额外开设排气槽，就能避免制品出现气泡、缺料等问题。冷却水道可沿模架的基体部分环形布置，距离型腔表面的距离控制在15mm左右，可保证模温均匀，成型周期可控制在30秒以内，满足小批量生产的效率要求。

这套结构没有复杂的抽芯、斜顶等机构，整体结构简单可靠，维护成本极低，生产过程中只需要定期检查分型面的贴合情况，清理残留的塑料飞边即可，对操作人员的技术要求较低，适合小型注塑加工厂的日常生产使用，也可作为模具设计初学者的典型参考案例，理解基础的两板模分型、型腔设计、加工工艺匹配的核心逻辑。针对不同的生产需求，只需要更换内部的红色成型镶块，就可以适配不同结构的盘类制品生产，模架部分可以重复使用，进一步降低多品种小批量生产的模具投入成本。
