12V蓄电池配套金属防护固定盖结构

在车载储能、小型工业备用电源、户外作业供电单元的实际部署场景里，12V铅酸蓄电池的防护与固定一直是结构设计环节容易被忽略却直接影响设备运行可靠性的细节。这套带配套安装支架的金属盖结构，正是针对这类场景下蓄电池的安装防护需求完成的结构设计，整套组件围绕蓄电池的上盖防护、侧向固定、安装位适配三个核心功能展开，没有冗余的装饰性结构，所有几何特征都服务于实际装配与使用需求。

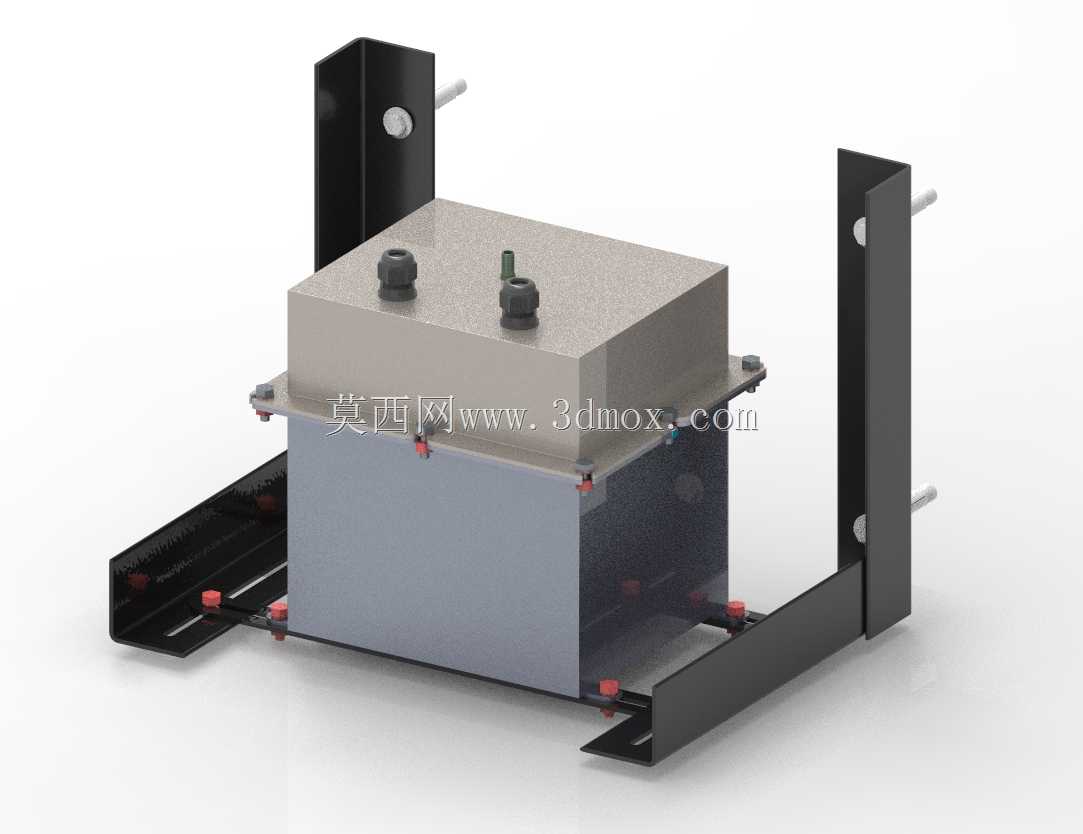

从实际使用场景来看，这类12V蓄电池常被布置在工程车辆的设备舱、户外通讯基站的备用电源仓、小型移动式发电机组的供电舱内，这些场景普遍存在舱内空间紧凑、车辆行驶或设备运行带来持续振动、周边可能存在金属碎屑或液体飞溅的问题，普通的塑料电池盖仅能实现端子的基础遮挡，无法承受长期振动带来的固定件松脱风险，也不能抵御硬物磕碰对电池上盖密封结构的损伤。这套金属盖采用冷轧钢板冲压成型的主体结构，盖体边缘做了向下翻边的包边处理，翻边高度刚好覆盖蓄电池上盖与壳体的拼接缝位置，既可以避免液体顺着盖体边缘流进电池壳体的拼接缝隙，也能提升盖体自身的结构刚度，减少长期振动下的盖体形变。盖体顶面预留了两个端子穿出的避让孔，孔位周边做了向上的翻边凸起，高度约5mm，能够避免盖面积液顺着端子孔流到接线端子位置引发的腐蚀问题，同时翻边结构也强化了开孔位置的结构强度，避免安装接线时外力挤压导致孔位变形。

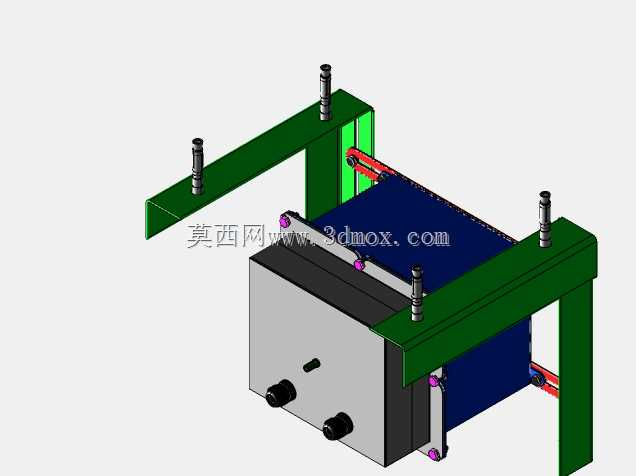

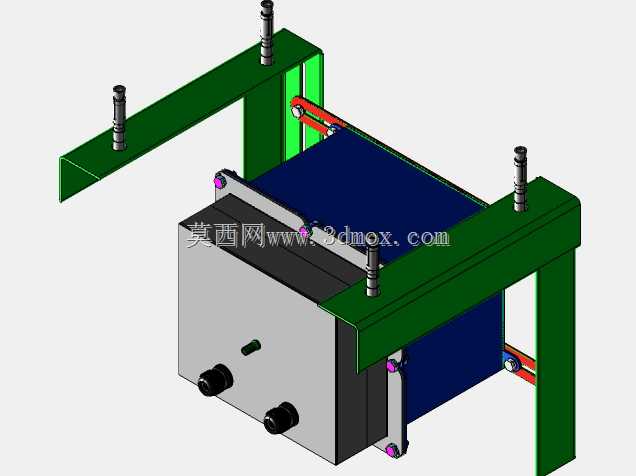

配套的双侧安装支架采用L型折弯钣金结构，支架的竖直面预留了两个横向伸出的安装螺柱，用于和设备舱的侧壁安装位对接，螺柱的伸出长度经过匹配计算，能够适配不同厚度的舱壁安装板，同时预留了调整垫片的安装空间，方便现场安装时调整电池组件的前后位置。支架的水平面设置了多组腰型安装孔，孔位的长度方向覆盖了同容量段不同品牌12V蓄电池的底部安装孔位公差范围，不需要针对不同品牌的电池重新打孔，直接通过腰型孔调整固定位置即可，大幅降低了现场安装的适配成本。支架与电池接触的位置设置了红色的橡胶缓冲垫，缓冲垫的厚度约3mm，硬度选择邵氏60度的丁腈橡胶材质，既可以吸收设备运行时传递到电池的振动能量，避免电池壳体与金属支架直接硬接触产生的磨损，也能起到一定的绝缘作用，避免金属支架与电池壳体之间的异常导电风险。

设计过程中首先确定的是安装边界尺寸，整套组件安装完成后的总宽度比蓄电池本体宽出42mm，这部分尺寸是双侧支架的安装边宽度，刚好适配常规设备舱内预留的蓄电池安装位宽度，不会出现安装时与舱内其他部件干涉的问题；总高度比蓄电池本体高出18mm，其中金属盖的厚度占2mm，盖体与电池上盖之间预留了12mm的走线空间，足够容纳端子接线的铜鼻子、绝缘护套以及线束的弯曲半径，不会出现盖体压到线束导致绝缘层破损的问题；总长度方向上，支架前后两端各伸出电池本体25mm，这部分伸出结构一方面作为安装时的手持位方便作业人员搬运就位，另一方面也预留了后续加装线束固定扎带孔位的扩展空间，不需要额外修改支架结构就能完成线束的固定。

在细节处理上，金属盖与支架之间没有采用焊接的固定方式，而是通过侧面的快拆卡扣结构连接，日常维护需要检查电池液位或者紧固端子时，不需要拧下全部固定螺丝，只需要拨开两侧的卡扣就能直接取下金属盖，大幅提升了日常维护的效率。卡扣的卡接量设计为4mm，既能够保证振动工况下盖体不会松脱，也不会因为卡接过紧导致拆卸困难。所有金属结构件的表面都做了黑色静电喷塑处理，塑层厚度控制在60-80μm之间，能够抵御舱内的潮湿空气、少量油污带来的腐蚀问题，同时黑色的表面处理也不会在设备舱内产生反光，方便运维人员借助手电检查舱内部件状态。盖体顶面的两个端子避让孔的中心距严格匹配常规12V蓄电池的端子间距，孔的直径比端子外径大8mm，足够套入端子的绝缘护套，同时也不会因为孔位过大失去对端子周边的防护作用。

从结构强度校核的角度来看，盖体的板材厚度选择1.2mm的冷轧钢板，通过翻边结构强化后，盖体顶面可以承受不小于50N的垂直压力而不产生永久形变，完全能够满足设备舱内可能出现的线束挤压、小件工具掉落的冲击需求。支架的板材厚度选择2.0mm的冷轧钢板，双侧支架固定完成后，整体可以承受不小于5g的加速度振动而不出现固定点松脱或者结构形变，匹配工程车辆、移动设备的振动工况要求。整套结构没有复杂的曲面特征，所有折弯、冲压特征都适合常规钣金加工厂的批量生产，不需要开专用的冲压模具，小批量生产时通过数控冲床、折弯机就能完成加工，生产成本可控，同时也方便后续根据实际需求快速调整尺寸参数。在实际装配流程中，只需要先将两侧支架通过底部的腰型孔固定在电池底部的安装位置，调整好前后左右的位置后拧紧固定螺丝，再将金属盖对准电池上盖的位置扣下，卡紧两侧的卡扣就完成了整套组件的装配，整个过程不需要复杂的工装辅助，普通作业人员参照装配说明就能在5分钟内完成全部安装操作，适配现场快速部署的需求。
