12V40AH密封铅酸蓄电池结构三维建模

在离网光伏储能系统、通信基站后备供电、工业设备应急电源、电动叉车辅助供电、UPS不间断电源系统等场景中，12V40AH规格的密封铅酸蓄电池是应用极为广泛的直流储能部件，这类阀控密封结构的蓄电池无需定期补充电解液，安装摆放不受严格的方位限制，相比传统开口式铅酸蓄电池的运维工作量大幅降低，适合布置在空间紧凑、运维频次低的设备舱或机柜内部。

从实际使用的功能特性来看，该规格蓄电池额定输出电压12V，40AH的容量可以在常规放电倍率下为中小功率直流负载提供数小时的持续供电，密封结构的设计可以避免电解液在充放电过程中出现溢漏，同时内部的氧循环设计可以抑制充电过程中的水分损耗，正常使用周期内不需要开盖维护。端子采用螺栓锁紧式的接线结构，接线时可以适配不同线径的铜鼻子，锁紧后接触电阻低，大电流放电时的端子温升控制在合理区间，避免长期使用出现端子氧化、接触不良的问题。顶部的阀控结构是密封铅酸蓄电池的核心安全部件，当电池内部因为过充或者异常工况产生的气体压力达到阈值时，安全阀会自动开启泄压，压力恢复后自动闭合，既保证内部密封环境，又避免壳体出现鼓胀、破裂的风险。

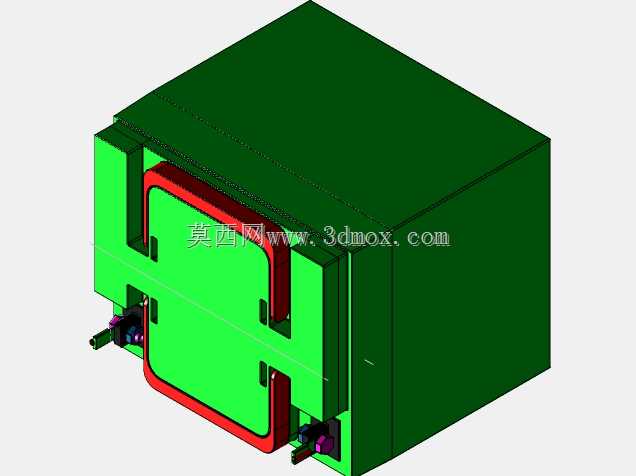

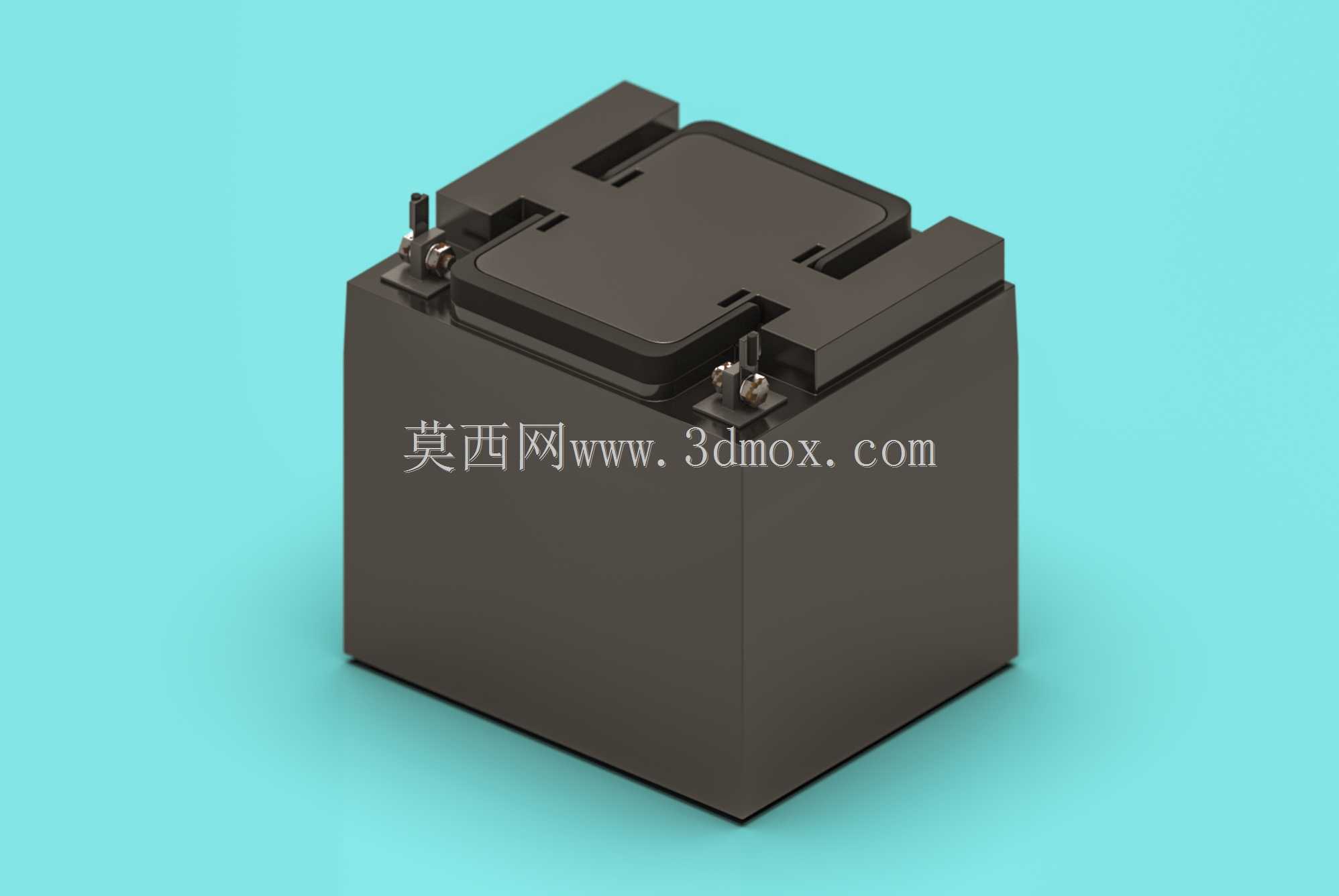

做这款蓄电池的三维建模时，首先要还原实际产品的安装边界，整体外形为立方体结构，尺寸公差控制在±2mm范围内，建模时优先保证外部安装尺寸的准确性，因为这类蓄电池通常是安装在标准电池柜、设备预留电池仓内，外部尺寸的偏差会直接影响现场安装适配性。壳体的边角做了小圆角过渡，避免安装搬运过程中边角磕碰造成壳体开裂，顶部的凸台结构一方面是加强壳体顶部的结构强度，承受堆叠摆放时的上层重量，另一方面是预留端子和安全阀的安装位置，让顶部的接线区域和壳体主体形成高度差，避免接线时工具滑落造成端子短路。

建模过程中，端子部分的结构需要重点还原，两个接线端子的极性标识位置、螺栓的规格、接线片的压紧结构都要和实物一致，方便后续做设备布线设计时，直接在装配体中匹配对应的紧固件和接线端子，不需要二次调整尺寸。壳体表面的加强筋结构也不能省略，虽然这类结构不影响安装尺寸，但实际生产中壳体是注塑成型，加强筋的布置直接影响壳体的结构强度，建模时还原加强筋的位置和尺寸，也能让模型在做虚拟装配、干涉检查时更贴近真实产品的状态，不会出现壳体和周边安装部件的虚拟间隙和实际不符的问题。

从设备选型的角度来说，这类蓄电池的安装固定通常是采用底部压条或者侧面抱箍的方式，建模时还原壳体底部的平整度、侧面的平面度，可以方便设计人员直接在装配环境中设计对应的固定支架，不需要额外测绘实物。很多做通信机柜、户外储能设备、工业应急电源的结构设计人员，在做整机布局时需要准确的蓄电池模型来排布仓内空间，既要预留蓄电池的安装位置，还要预留接线操作空间、通风散热空间，准确的三维模型可以减少设计阶段的尺寸反复核对工作，避免样机制作时出现电池装不进去、接线空间不足的问题。

另外，密封铅酸蓄电池的重量较大，40AH规格的单块重量在13公斤左右，建模时还原整体的外形重心位置，也能帮助设计人员在做整机结构强度校核时，计算电池仓承重结构的载荷分布，合理设计承重梁和固定点的位置，避免设备运输、移动过程中因为承重不足出现结构变形。不同于消费类电子的锂电池，这类铅酸蓄电池的外壳为硬质ABS材质，抗冲击性能较好，正常安装使用时不需要额外的防护外壳，建模时还原壳体的壁厚特征，也能为后续做跌落仿真、结构强度分析提供准确的模型基础。

在做布线设计时，模型顶部的端子位置准确，可以让设计人员提前规划直流线缆的走向，计算线缆长度，预留弯曲半径，避免实际装配时线缆长度不足、弯曲半径过小造成的接线应力问题。很多工业现场的蓄电池组是多块串联或者并联使用，准确的单体模型可以直接阵列排布，快速完成电池组的整体布局设计，核对电池组整体的占用空间、连接排的长度，提升整体设计效率。
