可折叠伸缩式木质遮阳帐篷桌结构设计

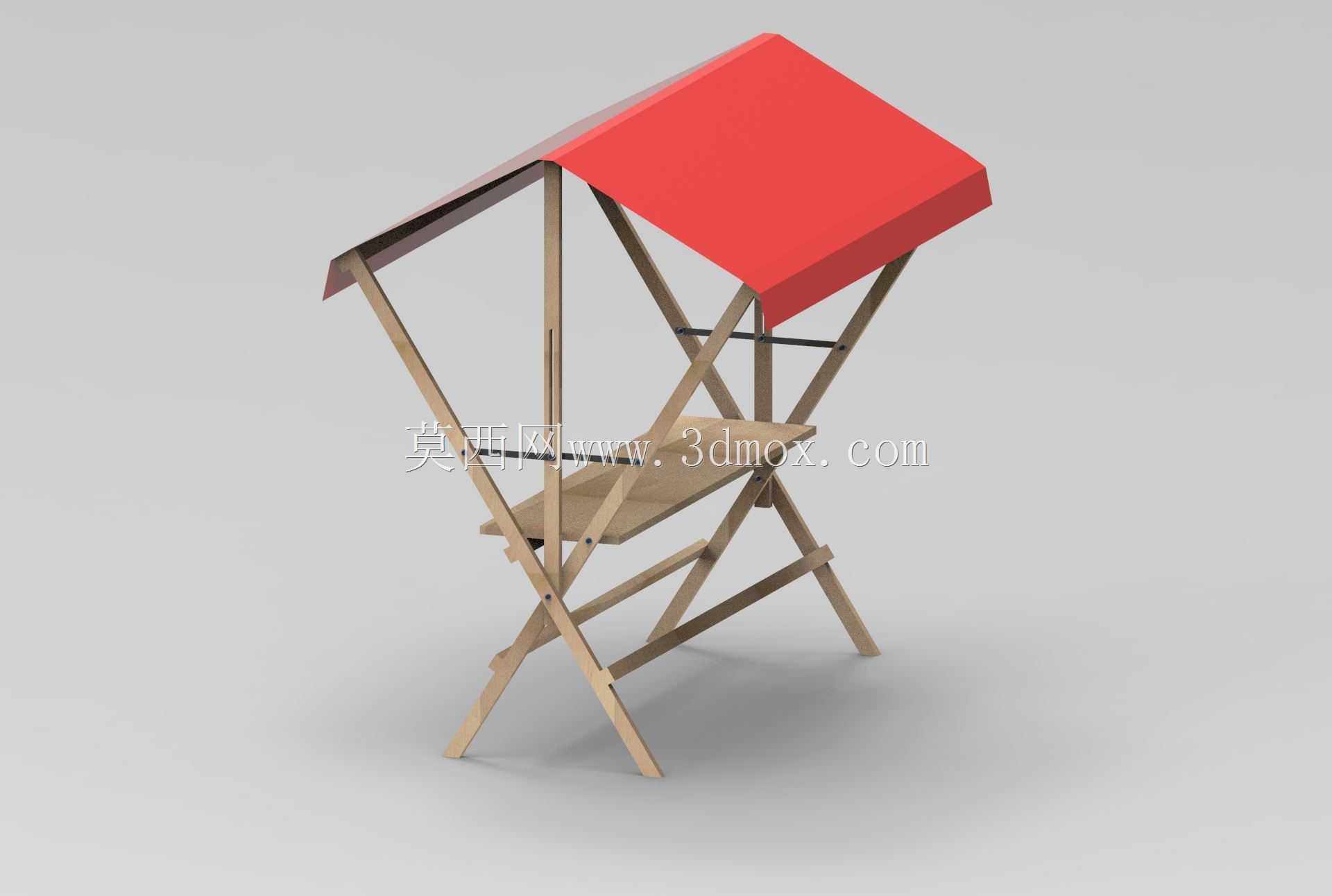

这款可伸缩木质帐篷桌的结构设计，核心围绕户外临时摆摊、近郊露营、市集展陈这类高频移动使用场景展开，区别于常规固定户外桌具，它将遮阳遮蔽功能与置物桌面整合为一体，无需额外搭配遮阳伞或独立支架，单组结构即可同时满足物品摆放、顶部遮阳挡雨的双重使用需求。从实际使用场景的痛点出发，设计时首先考虑了非固定场地的使用限制：常规户外摆摊需要分别携带折叠桌、遮阳棚、固定绳索等多组配件，搬运零散、安装耗时，遇到突发阵风还容易出现遮阳棚倾覆的问题，这款结构将支撑腿、遮阳篷架、桌面托架整合为同一套铰接连杆体系，所有活动节点均采用木质销轴配合金属防松垫圈，既保留了木质构件的质感，也避免了反复折叠后铰接孔位出现磨损松旷的问题。结构的伸缩功能通过两组交叉X型支腿实现，支腿中段的铰接点作为转动支点，上下两段支腿分别连接桌面底部横梁与篷架斜撑，展开时只需将两组交叉支腿拉开到预设卡位，篷布支撑骨架会随支腿展开同步抬升到位，无需额外组装篷架杆件；收纳时只需按下支腿侧面的弹性卡位销，向内收拢支腿即可将整体结构压缩为扁平状，收纳后的厚度仅为展开状态的六分之一，可直接放入车辆后备箱或靠墙存放，不占用过多储物空间。从安装边界来看，展开后桌面的离地高度适配成年人站立操作的舒适区间，无需弯腰即可摆放、拿取桌面物品，顶部遮阳篷的悬挑长度刚好覆盖整个桌面区域，篷面采用倾斜角度设计，雨天积水可顺着篷面斜向滑落，不会积存在篷布中部造成支架受压变形；支腿底部做了加宽的防滑触地端，在平整的水泥地面、压实的草坪、硬质铺装路面上都能稳定放置，无需额外打地钉固定，适配城市市集、小区临时售卖点、露营营地草坪等多种不同的地面条件。设计过程中针对木质构件的受力特性做了针对性优化：所有承重杆件的受力方向均顺木材纹理方向布置，避免横向受力造成木材劈裂，交叉支腿的受力节点处加装了隐藏式金属加强片，分散铰接点的集中应力，长期反复折叠使用也不会出现节点开裂的问题；桌面采用多块窄木条拼接的结构，既减轻了整体重量，也能避免整块木板在户外温湿度变化下出现起翘变形，木条之间预留了细微的伸缩缝隙，适配不同环境下的木材胀缩变化。篷架的斜向支撑与支腿之间采用可微调的铰接结构，可根据使用时的日照角度小幅调整篷面的倾斜方向，无需挪动整体桌体即可调整遮阳覆盖区域；篷布与骨架的连接采用可拆卸的绑带结构，篷布出现污损或老化时可单独更换，无需拆解整体支架结构。从结构传动的逻辑来看，整套展开动作没有复杂的锁扣操作，单人即可在十余秒内完成展开或收纳，不需要额外辅助工具，非常适合需要频繁更换摆放位置的流动使用场景；整体结构没有突出的尖锐棱角，所有杆件端部都做了圆弧倒钝处理，日常使用过程中不会剐蹭衣物或磕碰伤人。考虑到户外使用的耐候性需求，木质构件表面做了三层哑光耐候涂装，可抵御日常的紫外线照射与零星雨水溅淋，不会短时间内出现褪色、发霉的问题；金属铰接件均采用镀锌防锈处理，长期在户外潮湿环境下使用也不会出现锈迹卡滞，保证折叠动作的顺畅性。这款结构没有多余的装饰性构件，所有杆件都同时承担承重或传动的功能，整体重量控制在单人可轻松搬运的区间，女性使用者也可独立完成搬运、展开、收纳的全流程操作，适配个体商户流动经营、家庭户外休闲、社区临时活动展陈等多种实际使用需求。
