带天线数显外置接头防水电子接线盒

这款电子防护壳体的设计初衷，是为零散的小型电子测控项目提供统一的硬件承载方案，解决多类户外、工业现场电子模块无适配安装外壳的痛点。日常做小型物联网采集节点、短距无线传输模块、现场传感信号转换单元这类项目时，经常遇到电路板裸露易受磕碰、现场粉尘水汽侵蚀电路、天线与出线端无固定位导致接线拉扯松脱的问题，这款壳体就是针对这些实际工程痛点做的结构优化。

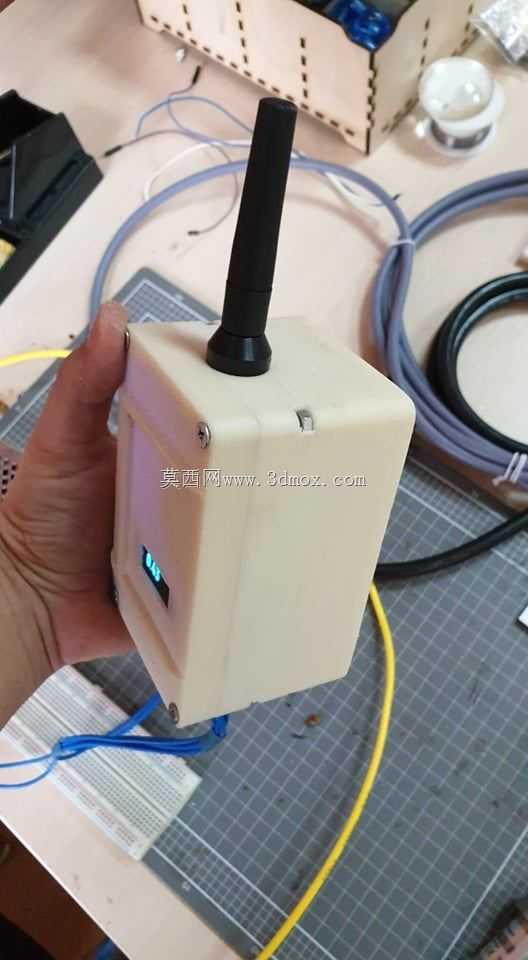

从实际应用场景来看，这款壳体可覆盖工业现场温湿度采集节点、小型设备无线信号传输终端、户外环境监测传感模块、小型工控信号转换单元的安装需求，不管是车间设备侧装、户外立杆固定、设备内部嵌入式安装都能适配。壳体整体采用方正的长方体构型，边角做小圆弧过渡，没有多余的外凸结构，既可以通过背部的挂孔做墙面、立杆的壁挂安装，也可以直接放置在设备仓的平面上，底部预留的四个安装孔位可配合M3螺丝完成与安装基面的刚性固定，不会因为设备振动出现移位。

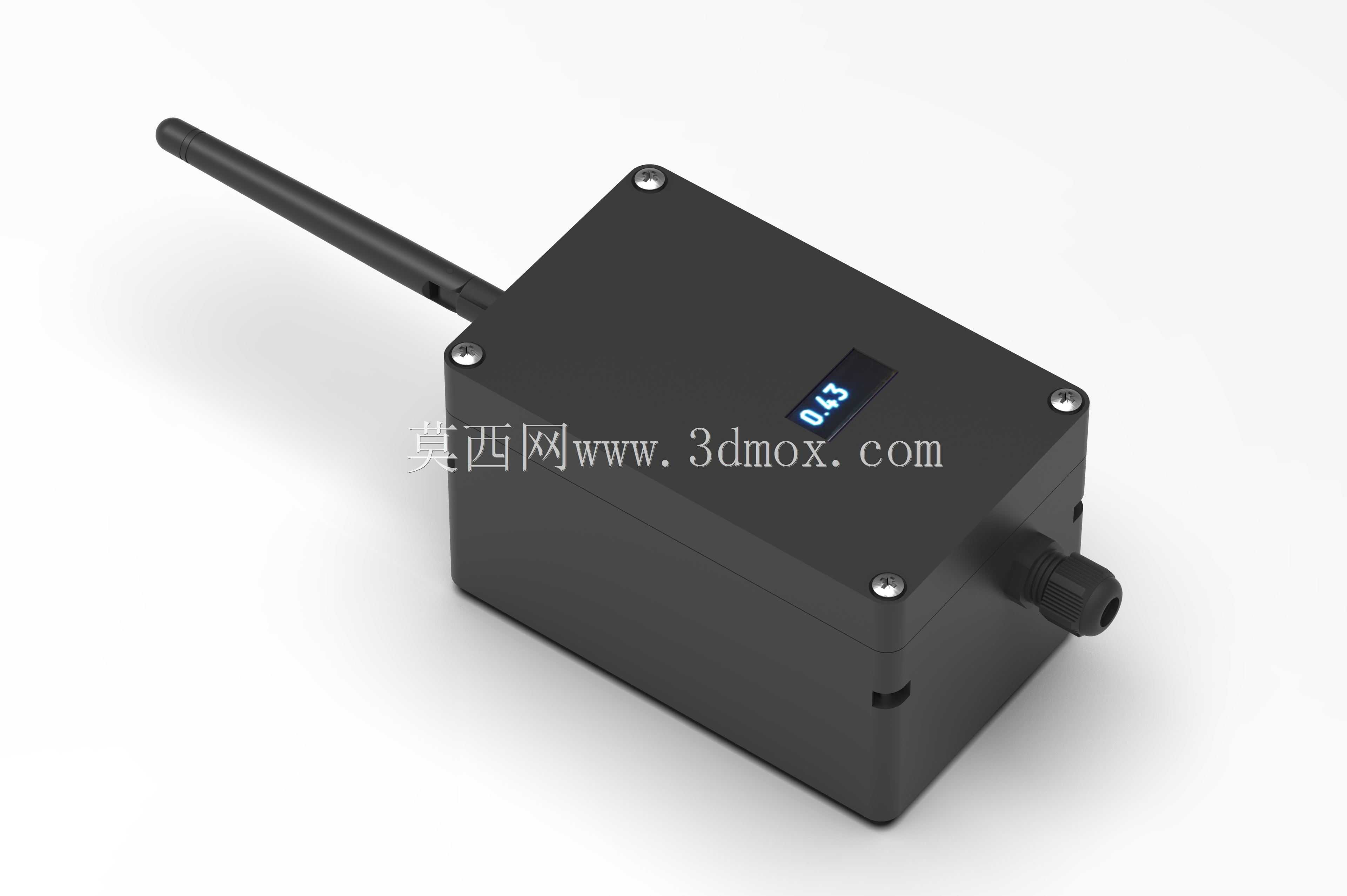

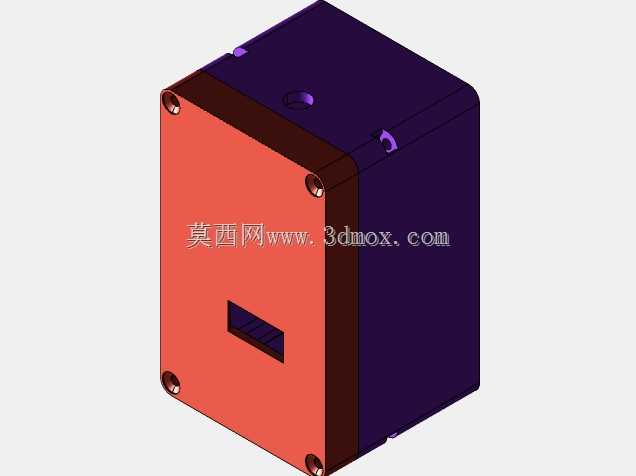

结构设计上，上盖与下壳采用四颗十字盘头螺丝从顶面四角锁合，螺丝沉孔做了齐平处理，锁合后螺丝头不会突出上盖表面，既避免了尖锐凸起刮擦周边线路，也能让上盖与下壳的贴合面受力均匀，配合贴合面的密封胶条槽，可实现基础的防尘防水能力，应对车间飞溅粉尘、短时淋水的工况完全足够。壳体侧面预留了两个外接端口位，一个是标准的SMA天线安装座，可直接拧接棒状全向天线，天线根部做了凸台加强结构，避免天线受外力碰撞时根部断裂，天线安装位与内部电路板的射频模块安装区域对齐，缩短射频走线长度，减少信号传输损耗；另一个是防水线缆格兰头安装位，可穿入直径3-8mm的外接供电、信号线缆，格兰头锁紧后可固定线缆，避免外力拉扯导致内部接线端子松脱，同时阻断外部水汽、粉尘从线缆进线处进入壳体内部。

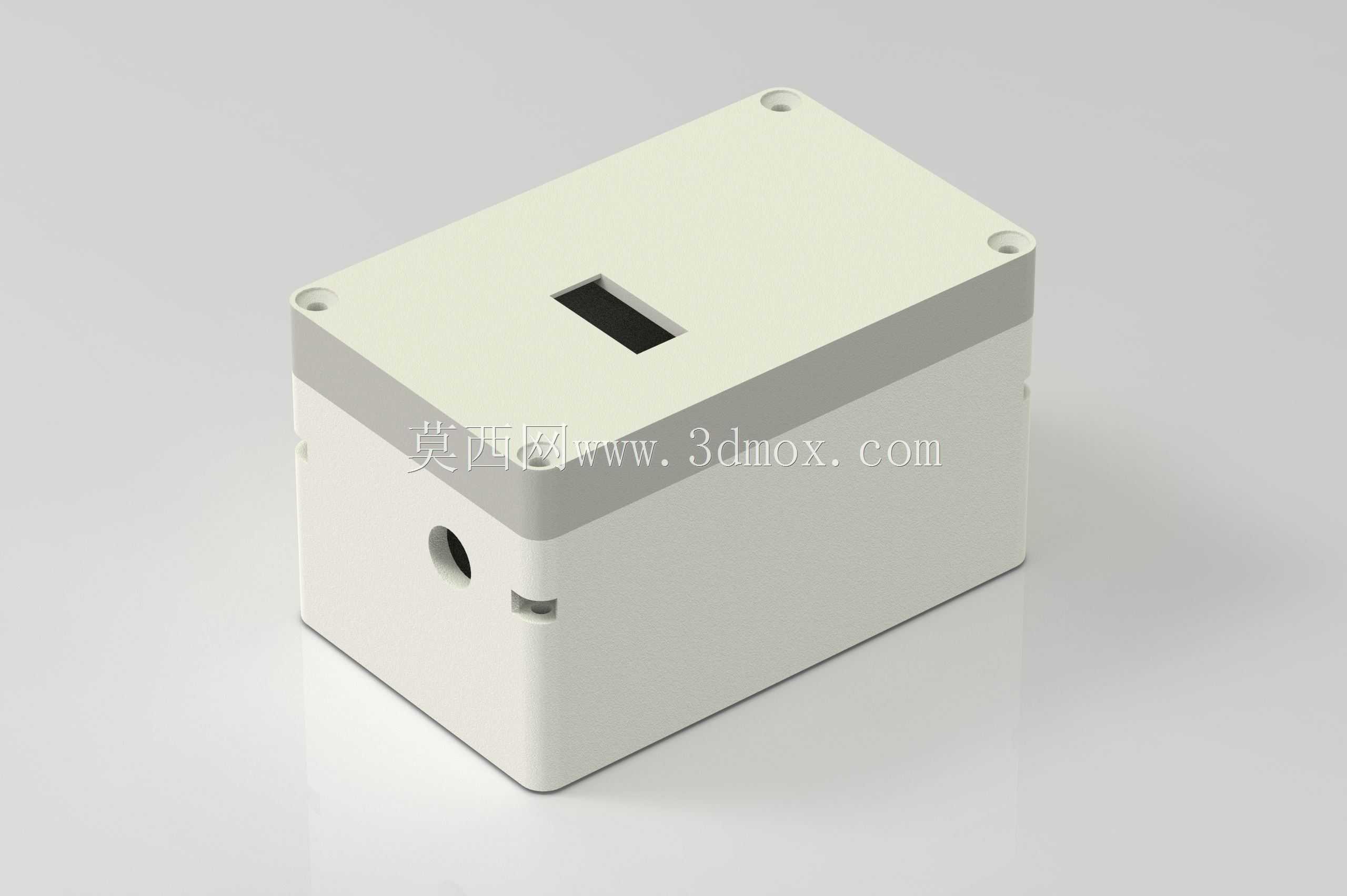

上盖表面预留了一个小型数显窗的安装位，可嵌入0.36英寸的数码管显示屏，窗口边缘做了遮光凸台，避免现场强光直射导致显示内容看不清，显示屏位置正对内部电路板的显示模块安装区，不需要额外做排线转接，电路板直接通过四角的铜柱固定在下壳的定位柱上，定位柱高度统一为15mm，给电路板背面的贴片元件、接线端子预留足够的容纳空间，不会出现元件顶到上盖的情况。内部空间做了分区处理，靠近天线的区域预留为射频模块安装位，靠近格兰头的区域预留为接线端子排安装位，中间区域可放置主控电路板、电源模块，各区域之间没有多余的加强筋遮挡，方便根据实际项目需求调整元件布局，不会因为壳体内部的结构凸台限制电路板的尺寸适配。

安装边界方面，壳体整体长宽尺寸控制在100mm*70mm范围内，整体高度不含天线与接头为40mm，属于小型化的防护壳体，不会占用过多安装空间，不管是狭小的设备仓内部，还是户外立杆的侧面都有足够的安装位置。天线伸出壳体的长度为85mm，安装时需要注意天线周边20mm范围内不要有金属遮挡物，避免屏蔽无线信号影响传输距离；线缆格兰头向外突出壳体12mm，布线时需要预留足够的线缆弯曲半径，避免线缆过度弯折导致线芯断裂。上盖的锁合螺丝采用标准M3规格，通用的十字螺丝刀即可完成拆装，后期维护更换内部元件时不需要特殊工具，现场运维效率更高。

实际使用中，这款壳体可适配绝大多数厚度1.6mm的标准环氧电路板，下壳内部的定位柱间距可兼容最大80mm*50mm尺寸的电路板，不需要额外做电路板的结构改制，只需要在电路板对应位置打直径3.2mm的固定孔即可完成安装。壳体材质选用常规的ABS工程塑料，表面做哑光磨砂处理，不容易残留现场的油污、灰尘，擦拭清洁方便，同时ABS材质有足够的结构强度，普通的磕碰、挤压不会出现壳体开裂的情况，可满足工业现场的常规使用强度要求。
