桌面立式线圈台历结构设计方案

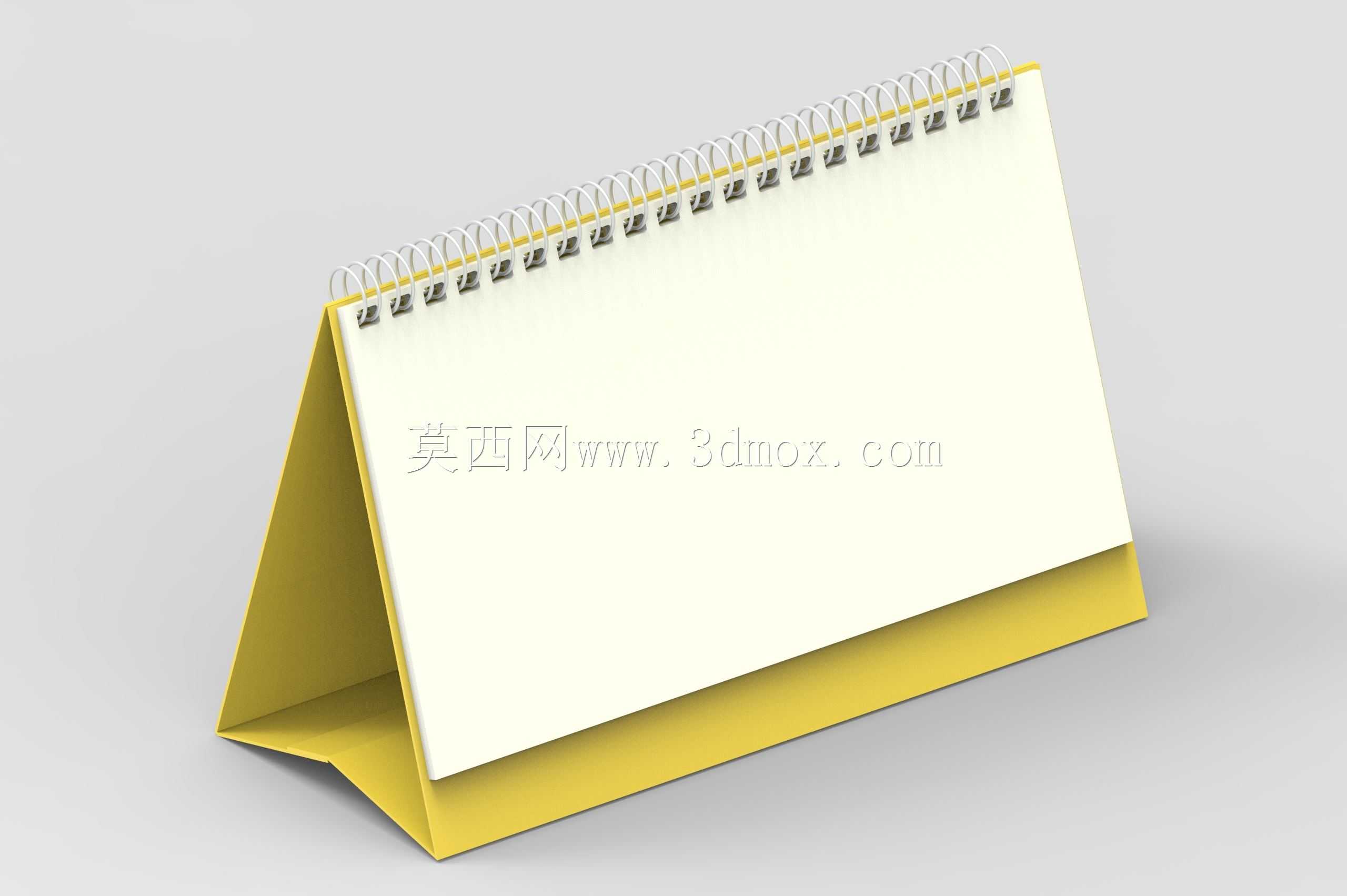

日常办公场景中，桌面立式台历是工位、前台、会议桌面的高频实用物件，这款台历的结构设计完全围绕桌面摆放的稳定性、翻页便利性做了针对性优化，没有多余的冗余结构，所有造型特征都服务于实际使用需求。从结构组成来看，整个台历分为三角折叠支撑底座、内页装订线圈、月历内页三个核心部分，支撑底座采用单张卡纸折边互锁的结构，不需要额外粘接或者金属固件，展开后依靠折边的咬合限位形成稳定的三角支撑结构，底座的底边做了加宽折边处理，接触桌面的支撑边宽度控制在30mm左右，即使在有轻微倾斜的办公桌面摆放，也不会出现侧翻、倾倒的问题，日常翻页时施加的侧向力完全可以被三角结构的支撑力抵消，不需要额外配重。线圈装订部分采用双线圈螺旋装订结构，线圈的穿装孔位距离内页上边缘8mm，孔位间距均匀，翻页时内页可以沿着线圈轴线顺畅转动，不会出现卡页、内页撕扯破损的问题，线圈两端做了压合收边处理，不会出现线圈松脱、划手的情况。内页部分的幅面和底座支撑面完全匹配，内页下边缘和底座支撑折边预留2mm间隙，翻页时不会和底座产生摩擦卡顿。设计过程中优先考虑了生产加工的便利性，整个支撑底座只需要一道模切压痕工序就可以完成加工，折边的压痕深度做了精准控制，既可以保证折叠时折线顺直，又不会因为压痕过深导致纸板断裂，组装时只需要按照折痕折叠卡入互锁槽位，不需要额外的胶水或者紧固件，单台产品的组装耗时可以控制在10秒以内，非常适合批量流水线生产。从安装边界来看，这款台历完全展开后，整体占用桌面的投影尺寸为长210mm、宽120mm，支撑结构向后倾斜的角度为15度，这个倾斜角度刚好适配人坐在工位上的自然视线角度，不需要刻意低头或者抬头就可以清晰看到台历上的日期标注，台历整体的最高点距离桌面高度为180mm，不会遮挡显示器下方的视线，也不会和桌面的文件架、笔筒等其他办公文具产生位置干涉。日常使用时，除了基础的日期查阅功能，内页的空白区域还可以预留记事栏，方便临时记录待办事项、会议时间等内容，底座的三角支撑空腔内还可以临时放置便签条、回形针等小型办公文具，拓展了实际使用场景。结构建模过程中，所有折边的圆角都做了R2的圆角处理，没有尖锐的直角边，避免日常拿取时划伤手部，线圈的建模完全匹配实际双线圈的螺旋升角和线径，和内页的穿装孔位完全对齐，没有干涉错位的问题，支撑结构的互锁卡槽做了0.2mm的装配间隙，既可以保证组装时卡接顺畅，又不会因为间隙过大导致支撑结构松垮晃动。针对不同的使用场景，这个结构还可以做灵活的尺寸调整，如果是用于前台摆放的大尺寸台历，只需要等比例放大底座的支撑宽度和内页幅面，同时对应增加线圈的线径和穿装孔数量，就可以保证大尺寸下的结构稳定性，如果是用于便携随身的迷你台历，缩小尺寸后三角支撑结构依然可以保持足够的支撑力，不需要额外调整结构形式。整个台历的结构没有复杂的曲面造型，所有特征都是基于平板纸板折叠形成，加工工艺成熟，材料利用率高，模切加工时的废料率可以控制在5%以内，符合纸质文具批量生产的成本控制要求，同时折叠结构在运输时可以完全展开成平板状态，大幅减少包装体积，降低运输过程中的仓储和物流成本，相比一体成型的塑料台历底座，纸质折叠结构的重量更轻，也更符合办公耗材的环保回收要求。
