12864液晶显示控制模块嵌入式安装外壳

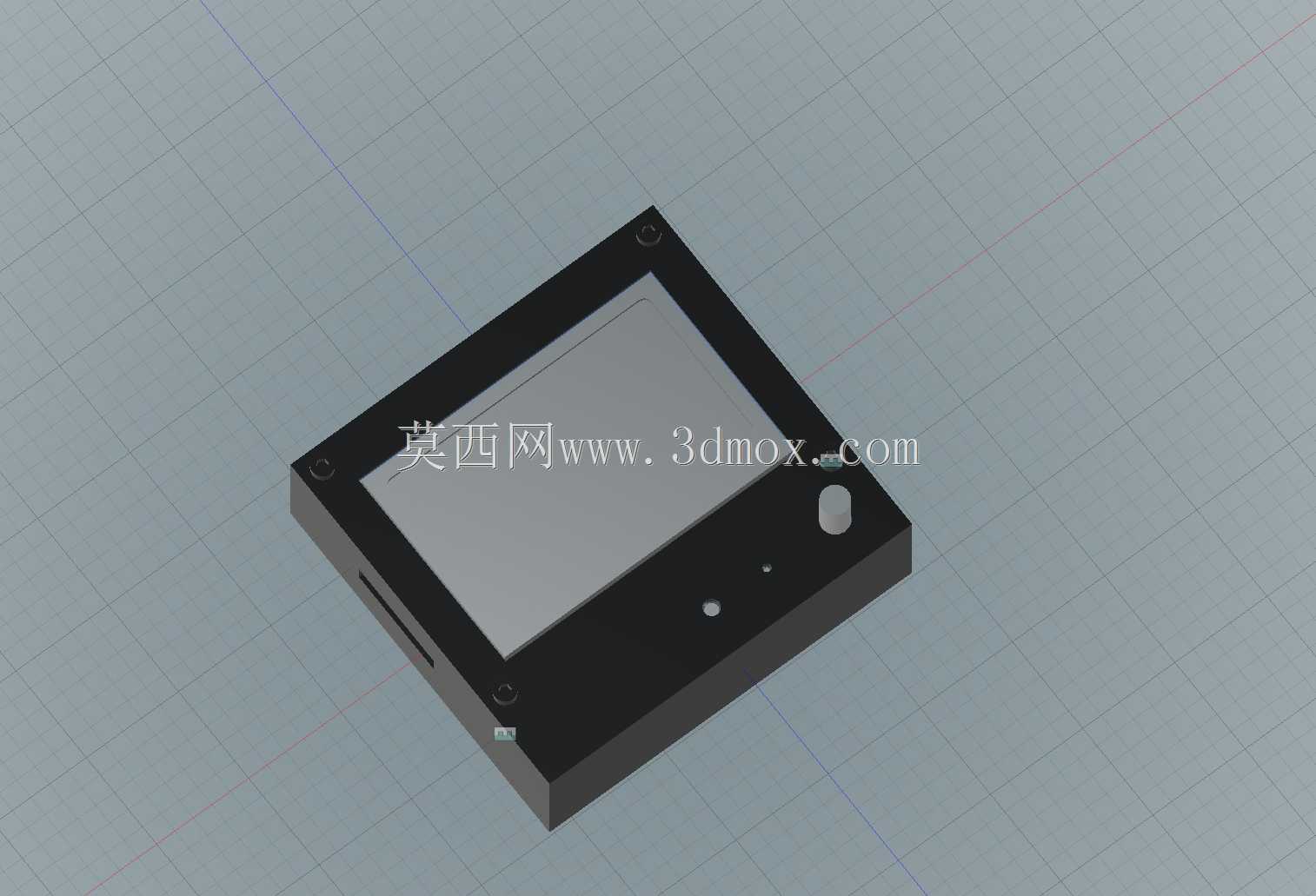

在工业控制终端、小型嵌入式检测设备、桌面级实验仪器的开发过程中，显示模块的防护与安装一直是结构设计环节容易被忽略却直接影响整机可靠性的部分，这款适配12864图形点阵液晶的外壳，正是针对这类场景下的裸屏安装痛点完成的结构设计。日常做设备改型或者小批量样机试制时，采购的裸12864屏大多只有PCB板加液晶面板的组合，边缘没有固定位，面板直接裸露在外，既容易在装配、运输过程中被硬物刮花偏光片，也无法直接嵌入设备面板完成规整的安装，甚至接线端子裸露在外还容易被拉扯造成松脱，这款外壳的设计刚好把这些问题都纳入了考量范围。从结构布局来看，外壳采用上下扣合的分体式设计，主体腔体刚好容纳标准尺寸的12864液晶模块，屏幕位置预留了精准的显示窗口，窗口边缘做了微小的下沉台阶，刚好可以压住液晶面板的边缘黑边，不会遮挡有效显示区域，同时能避免面板在腔体内出现前后窜动。外壳正面除了显示窗口，还预留了两个小型指示灯开孔和一个轻触按键的安装位，刚好匹配多数12864智能显示模块自带的状态指示与操作按键，不需要额外在面板上二次开孔，装配时直接把模块对应位置对准开孔固定即可。安装固定的设计上，这款外壳做了双重适配方案，腔体四角预留了对应m3规格螺钉的安装柱，既可以用4个25mm长度的m3螺钉从外壳背部穿入，直接把整个显示模块连同外壳固定在设备的内部安装支架上，也可以搭配配套的4个支架螺钉，将外壳反向固定在设备面板的背面，让显示窗口刚好从面板开孔处露出，实现嵌入式安装的效果，不管是壁挂式控制盒、桌面式仪器还是机架上安装的小型控制终端，都能找到适配的安装方式。外壳的侧壁还预留了穿线缺口，模块的排线、供电线可以从缺口处规整引出，不会被上下壳扣合时压伤线皮，缺口的尺寸刚好匹配常用的FFC排线厚度，不会出现间隙过大进灰或者间隙过小卡线的问题。从实际使用的场景来看，这类外壳不仅能给液晶模块提供物理防护，避免车间环境里的粉尘、切削液溅到屏幕PCB上造成短路，也能让设备的显示区域外观更规整，没有裸屏安装的毛边与缝隙。设计过程中特意把外壳的壁厚控制在合理范围，既保证了足够的结构强度，拧紧螺钉时不会出现柱体开裂的问题，也不会因为壁厚过大占用过多设备内部的安装空间，外壳的边角都做了小圆弧过渡，没有尖锐的直角毛刺，装配时不会划伤操作人员的手，也不会刮伤设备内部的其他线束。做结构选型的时候要注意，这款外壳适配的是常规公版尺寸的12864图形智能显示控制模块，选型前需要核对模块的PCB长宽尺寸、屏幕显示区域位置、按键与指示灯的排布位置，确认和腔体预留位置匹配后再完成装配，安装时螺钉的拧紧扭矩要控制在合理范围，避免扭矩过大造成安装柱滑牙或者外壳变形。日常在做小型工控装置、环境检测设备、教学实验仪器的结构设计时，这类预制好的显示模块外壳可以大幅缩短结构设计周期，不需要从零开始绘制外壳的三维结构，只需要根据外壳的安装尺寸调整设备面板的开孔位置与内部安装支架的固定孔位，就能快速完成显示部分的结构设计，减少样机试制的迭代次数。外壳的整体外形方正，没有多余的异形结构，不管是3D打印打样还是小批量注塑生产都有很好的工艺性，拔模角度设置合理，不会出现脱模困难的问题，表面没有复杂的纹理与凸起，后续做表面丝印标识也很方便，可以根据设备的功能需求在外壳正面丝印按键功能、状态标识等内容，不需要额外做表面处理。
